Schnellstart: Erstellen eines Azure Route-Servers mithilfe des Azure-Portals

In dieser Schnellstartanleitung erfahren Sie, wie Sie einen Azure Route Server erstellen und BGP-Peering mit einer virtuellen Netzwerk-Appliance (NVA) mithilfe des Azure-Portals konfigurieren. Azure Route Server ermöglicht das dynamische Routing zwischen Ihrem virtuellen Netzwerk und virtuellen Netzwerkgeräten, wobei Routen automatisch über BGP-Protokolle ausgetauscht werden.

Nach Abschluss dieser Schnellstartanleitung verfügen Sie über einen funktionierenden Routenserver, der den dynamischen Routenaustausch mit virtuellen Netzwerkgeräten in Ihrem virtuellen Azure-Netzwerk erleichtern kann.

Wenn Sie kein Azure-Abonnement besitzen, können Sie ein kostenloses Konto erstellen, bevor Sie beginnen.

Voraussetzungen

Bevor Sie beginnen, stellen Sie sicher, dass Sie über die folgenden Anforderungen verfügen:

• Ein Azure-Konto mit einem aktiven Abonnement. Sie können kostenlos ein Konto erstellen.
• Vertrautheit mit Azure Route Server-Dienstbeschränkungen.

Erstellen eines Routenservers

Dieser Abschnitt führt Sie durch das Erstellen von Azure Route Server mithilfe des Azure-Portals, einschließlich der erforderlichen infrastruktur für virtuelle Netzwerke.

1. Melden Sie sich beim Azure-Portal an.

2. Geben Sie im Suchfeld oben im Portal den Routenserver ein, und wählen Sie "Route Server " aus den Suchergebnissen aus.



3. Wählen Sie auf der Seite Routenserver die Option + Erstellen aus.

4. Geben Sie auf der Registerkarte Grundlagen unter Routenserver erstellen die folgenden Informationen ein, oder wählen Sie sie aus:

   Einstellungen	Wert
   Projektdetails
   Abonnement	Wählen Sie das Azure-Abonnement aus, das Sie zum Bereitstellen des Route-Servers verwenden möchten.
   Ressourcengruppe	Wählen Sie Neu erstellen. Geben Sie "myResourceGroup" in "Name" ein. Klicken Sie auf OK.
   Instanzendetails
   Name	Geben Sie "myRouteServer" ein.
   Region	Wählen Sie "Ost-USA" oder eine beliebige Region aus, in der Sie den Route Server erstellen möchten.
   Routingpräferenz	Wählen Sie ExpressRoute aus. Weitere verfügbare Optionen: VPN und ASPath.
   Route Serverkapazität	Wählen Sie aus der Dropdownliste aus. Weitere Informationen finden Sie unter Route Server Capacity.
   Konfigurieren virtueller Netzwerke
   Virtuelles Netzwerk	Wählen Sie Neu erstellen. Geben Sie "myVirtualNetwork" in "Name" ein. Geben Sie im Adressbereich10.0.0.0/16 ein. Geben Sie im Subnetznamen und Adressbereich"RouteServerSubnet " bzw. "10.0.1.0/26 " ein. Klicken Sie auf OK.
   Subnetz	Nachdem Sie das virtuelle Netzwerk und das Subnetz erstellt haben, wird das RouteServerSubnet automatisch gefüllt. - Das Subnetz muss RouteServerSubnet heißen. – Das Subnetz muss mindestens die Größe „/26“ haben.
   Öffentliche IP-Adresse
   Öffentliche IP-Adresse	Wählen Sie "Neu erstellen" aus, oder wählen Sie eine vorhandene öffentliche STANDARD-IP-Ressource aus, die dem Route Server zugewiesen werden soll. Eine öffentliche IP-Adresse ist erforderlich, um die Konnektivität mit dem Back-End-Dienst sicherzustellen, der die Route Server-Konfiguration verwaltet.
   Name der öffentlichen IP-Adresse	Geben Sie "myVirtualNetwork-ip" ein. Eine öffentliche Standard-IP-Adresse ist erforderlich, um die Verbindung mit dem Back-End-Dienst sicherzustellen, der den Route-Server verwaltet.



5. Wählen Sie Überprüfen + erstellen und nach erfolgreicher Prüfung Erstellen aus.

   Hinweis

   Die Bereitstellung von Route Server kann bis zu 30 Minuten dauern.

Konfigurieren von BGP-Peering mit virtueller Netzwerk-Appliance

Konfigurieren Sie nach dem Erstellen des Route-Servers BGP-Peering mit Ihrer virtuellen Netzwerk-Appliance, um dynamischen Routenaustausch zu ermöglichen.

1. Nachdem die Bereitstellung abgeschlossen ist, wählen Sie "Zur Ressource wechseln " aus, um zu "myRouteServer" zu navigieren.

2. Wählen Sie unter Einstellungen die Option Peers aus.

3. Wählen Sie +Hinzufügen aus, um einen BGP-Peer hinzuzufügen.

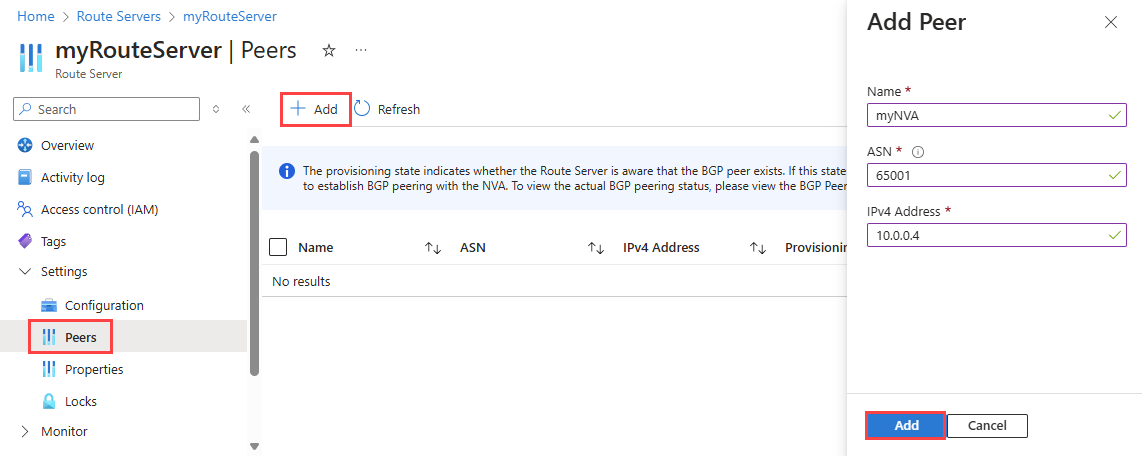

4. Geben Sie auf der Seite Peer hinzufügen die folgenden Informationen ein:

   Einstellung	Wert
   Name	Ein Name zum Identifizieren des BGP-Peers. Dies muss nicht mit dem tatsächlichen NVA-Namen übereinstimmen.
   ASN	ASN (Autonomous System Number, autonome Systemnummer) des NVA. Weitere Informationen finden Sie unter Welche autonomen Systemnummern (ASNs) kann ich verwenden?.
   IPv4-Adresse	Geben Sie die private IP-Adresse des NVA ein, mit dem myRouteServer zum Einrichten von BGP kommunizieren wird.

5. Wählen Sie "Hinzufügen" aus, um das BGP-Peering zu erstellen.



Abschließen der Konfiguration auf dem NVA

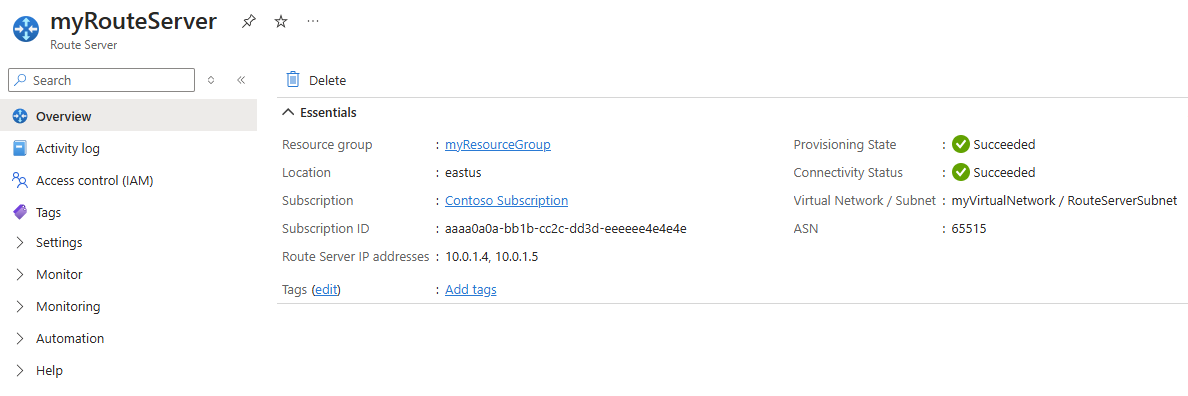

Um die BGP-Peeringeinrichtung abzuschließen, müssen Sie das NVA so konfigurieren, dass eine BGP-Sitzung mit den IP-Adressen und der ASN des Routenservers eingerichtet wird. Die IP-Adressen und ASN des Routenservers finden Sie auf der Übersichtsseite :

Verwenden Sie diese Werte, um BGP auf Ihrem NVA zu konfigurieren:

• ASN: Der Wert "virtualRouterAsn" (normalerweise 65515)
• Peer-IP-Adressen: Die in der Übersicht gezeigten virtualRouterIps-Werte

Bereinigen von Ressourcen

Wenn Sie den Route Server und die zugehörigen Ressourcen nicht mehr benötigen, löschen Sie die Ressourcengruppe:

1. Geben Sie im Suchfeld oben im Portal "myResourceGroup" ein. Wählen Sie in den Suchergebnissen myResourceGroup aus.

2. Wählen Sie die Option Ressourcengruppe löschen.

3. Geben Sie in "Ressourcegruppe löschen" "myResourceGroup" ein, und wählen Sie dann "Löschen" aus.

4. Wählen Sie Löschen aus, um das Löschen der Ressourcengruppe und aller zugehörigen Ressourcen zu bestätigen.

Nächster Schritt

Nachdem Sie nun einen Route Server erstellt und BGP-Peering eingerichtet haben, erfahren Sie mehr über Route Server-Funktionen:
