LUs und Sitzungen

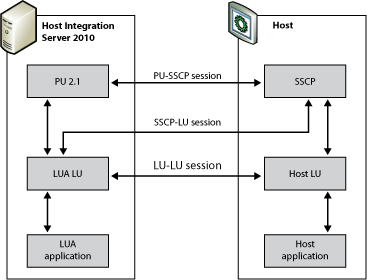

Die folgende Abbildung zeigt die SNA-Komponenten, die für die LUA-Kommunikation (Logical Unit Application) erforderlich sind.

SNA-Komponenten, die für die LUA-Kommunikation erforderlich sind

Eine LUA-Anwendung verwendet eine lokale LU, die wiederum Host Integration Server verwendet, um mit dem Hostsystem zu kommunizieren. Es gibt drei progressive Sitzungen, wenn Host Integration Server eine Verbindung mit dem Hostknoten herstellt:

• Die PU-SSCP-Sitzung zwischen der physischen Host Integration Server-Einheit (Physical Unit, PU) und dem Systemdienststeuerungspunkt (System Services Control Point, SSCP) des Hosts. Diese wird hauptsächlich für Diagnoseinformationen verwendet. Die LUA-Kommunikation erfordert nur die Funktionen von PU 2.0. Host Integration Server bietet diese Funktionen sowie die zusätzlichen Funktionen, die in PU 2.1 enthalten sind.

• Die SSCP-LU-Sitzung zwischen der LUA-LU auf dem Computer und dem SSCP. Diese wird zum Steuern der LU verwendet.

• Die LU-LU-Sitzung zwischen der LUA-LU auf dem Computer und dem SSCP. Diese wird für die Datenübertragung zwischen dem Computer und der Hostanwendung verwendet.

  LUA ermöglicht Anwendungen das Senden und Empfangen von Daten in der SSCP-LU-Sitzung und in der LU-LU-Sitzung. Eine LUA-Anwendung kann Daten in dieser Sitzung mithilfe des allgemeinen Dienstverbs TRANSFER_MS_DATAsenden. LUA bietet keinen Zugriff auf die PU-SSCP-Sitzung.

  Die SSCP- und LU-Sitzungen bieten jeweils zwei Prioritäten für Nachrichten: normal und beschleunigt. Beschleunigte Nachrichten haben Vorrang vor anderen Nachrichten, die darauf warten, in derselben Sitzung übertragen zu werden. Es gibt vier verschiedene Datenflows, über die eine Nachricht gesendet oder empfangen werden kann:

• SSCP-Sitzung (beschleunigter Flow)

• LU-Sitzung (beschleunigter Flow)

• SSCP-Sitzung (normaler Flow)

• LU-Sitzung (normaler Flow)

  Der normale Flow für LU-Sitzungen enthält die meisten Daten. Die anderen Flows werden nur zu Steuerungszwecken verwendet.
