Meldung „Status-Control (ACKLUA)“

Wenn eine LUA-Anwendung (Logical Unit Application, Anwendung für logische Einheiten) eine eingehende Status-Control-Nachricht an den lokalen Knoten sendet, kann das zum Senden der Nachricht verwendete LUA-Verb erst abgeschlossen werden, wenn der lokale Knoten die Nachricht bestätigt. Aus diesem Grund antwortet der lokale Knoten immer der LUA-Anwendung, nachdem er die Sendeüberprüfung der eingehenden Nachricht abgeschlossen hat. Wenn die eingehende Nachricht die Sendeüberprüfungen des lokalen Knotens besteht und die entsprechende SNA-Nachricht an den Host gesendet wird, sendet der lokale Knoten eine entsprechende Status-Control(...)ACKLUA-Nachricht an die Anwendung. Hinweis: Die ACKLUA-Nachricht impliziert nicht, dass die SNA-Nachricht erfolgreich an den Host gesendet wurde oder dass der Host sie empfangen hat.

Das Format der Status-Control(...)ACKLUA-Nachricht wird unter Status-Control(...) ACKLUA erläutert. Beachten Sie, dass das Nachrichtenschlüsselfeld in Status-Control(...)ACKLUA sich von anderen Status-Control-Nachrichten unterscheidet. Es enthält die Sequenznummer aus dem Übertragungsheader (Transmission Header, TH) der von der LUA-Anwendung gesendeten Status-Control-Nachricht, nicht den Nachrichtenschlüssel.

Wenn die Sendeüberprüfung der lokalen Knoten für die eingehende Nachricht nicht erfolgreich durchgeführt wurde, wird wie für Nicht-LUA-Anwendungen eine Status-Control(...) Negative-Acknowledge-2-Nachricht zurückgegeben. (Dies wird dann der LUA-Anwendung durch einen Nicht-OK-Rückgabecode an das LUA-Verb gemeldet, das die Nachricht gesendet hat.)

Die folgenden drei Abbildungen veranschaulichen das ACKLUA-Bestätigungsprotokoll für verschiedene Nachrichten, die von der Anwendung gesendet werden können.

In der ersten Abbildung sendet die Anwendung eine Status-Control(...) Request-Nachricht, die die Sendeüberprüfungen des lokalen Knotens besteht.

Abbildung, die zeigt, wie eine Anwendung eine Status-Control() Request-Nachricht sendet.
Anwendung sendet eine „Status-Control() Request“-Nachricht

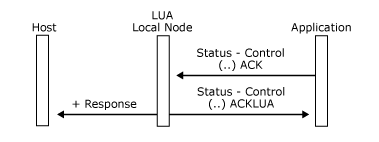

In der folgenden Abbildung sendet die Anwendung eine Status-Control(...) Acknowledge-Nachricht, die die Sendeüberprüfungen des lokalen Knotens erfolgreich durchläuft.

Abbildung, die zeigt, wie eine Anwendung ein Status-Control(...) Bestätigen Sie die Nachricht.
Anwendung sendet eine „Status-Control(...) Acknowledge“-Nachricht

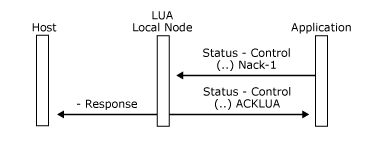

In der folgenden Abbildung sendet die Anwendung eine Status-Control(...) Negative-Acknowledge-1-Nachricht, die die Sendeüberprüfungen des lokalen Knotens erfolgreich durchläuft.

Abbildung, die zeigt, wie eine Anwendung eine Status-Control() Negative Acknowledge-1-Nachricht sendet.
Anwendung sendet eine „Status-Control() Negative Acknowledge-1“-Nachricht
