Bereich „Ablaufverfolgungsstruktur“

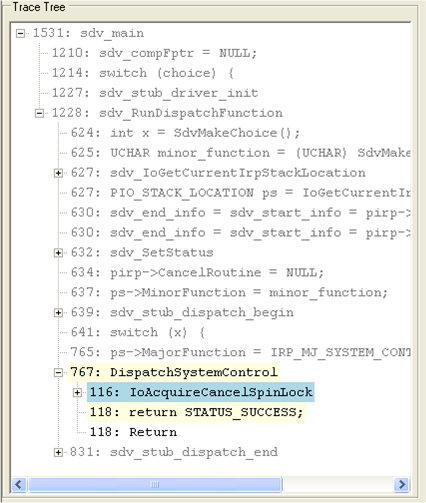

Im Bereich "Ablaufverfolgungsstruktur" wird eine Ablaufverfolgung der kritischen Elemente des Quellcodes angezeigt, die im Pfad zur Regelverletzung ausgeführt wurden, wie im folgenden Screenshot gezeigt.

Diese kritischen Elemente, z. B. Funktionsaufrufe und Zuweisungen, stammen aus allen Quelldateien, die verwendet wurden, um die Regelverletzung zu erkennen, einschließlich SDV-Betriebssystemmodellcode (sdv-harness.c Datei), SDV-Regelquelldateien (*.slic) und dem Quellcode des Treibers. Die Codeelemente werden in der Reihenfolge angezeigt, in der sie ausgeführt wurden, auch wenn sie aus verschiedenen Dateien stammen.

SDV koordiniert die Anzeige im Bereich "Ablaufverfolgungsstruktur" mit der Anzeige im Bereich "Quellcode" und im Bereich "Status". Während Sie den Quellcode im Bereich "Ablaufverfolgungsstruktur " durchlaufen, hebt SDV automatisch die entsprechende Codezeile im Quellcodebereich hervor und zeigt die Werte der Variablen am entsprechenden Punkt im Bereich "Status " an.

Dieser Abschnitt umfasst:

Verstehen des Verfolgungsbaumbereichs

Farbcodierung im Trace-Tree-Bereich

Trace Tree-Bereichsaktionen
