Union-Funktionsdeskriptoren
Mobile Breitbandgeräte, die UFDs implementieren, verfügen über Geräteklasse / Unterklasse / Protokoll von 2 / 0 / 0 , wie für CDC-Geräte erforderlich. Dadurch wird verhindert, dass Windows USBCCGP auf dem Gerät lädt. Informationen dazu, wie Windows USBCCGP auf zusammengesetzten Geräten lädt, finden Sie unter [USB Generic Parent Driver (Usbccgp.sys)](/windows-hardware/drivers/usbcon/usb-common-class-generic-parent-driver.
Damit Windows USBCCGP laden kann, muss das Gerät eine mit dem Microsoft-Betriebssystem kompatible ID "CDC_WMC" melden, wenn das Gerät nicht konfiguriert ist. Nach dem Erkennen der kompatiblen ID von "CDC_WMC" lädt Windows USBCCGP, und USBCCGP legt die Konfiguration auf dem Gerät auf 1 fest. USBCCGP fragt dann erneut nach den mit dem Microsoft-Betriebssystem kompatiblen IDs ab. Dieses Mal sollte das Gerät jedoch nicht die mit dem Microsoft-Betriebssystem kompatible ID von "CDC_WMC" melden. Das Gerät meldet möglicherweise Microsoft OS-kompatible IDs für Funktionen in der ausgewählten Konfiguration.
USBHUB fragt nach dem Microsoft OS-Deskriptor ab, wenn das Gerät nicht konfiguriert ist.

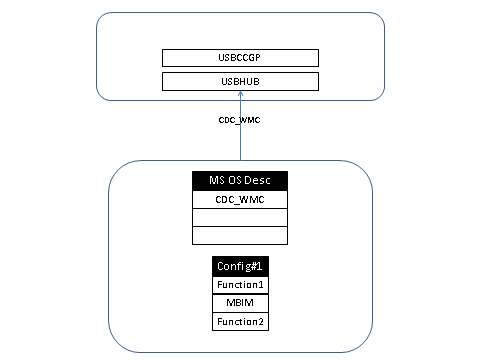

Das Gerät reagiert mit "CDC_WMC", wodurch Windows USBCCGP lädt.
USBCCGP wählt Configuration #1 auf dem Gerät aus.

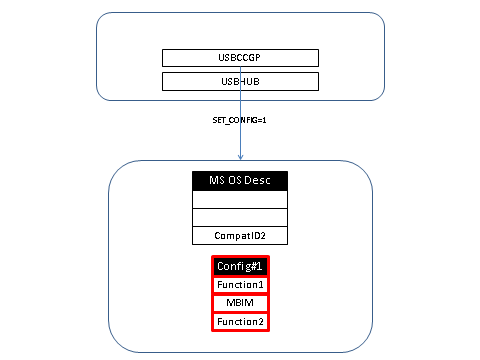

Das Gerät wählt die Konfiguration aus und morpht die Liste der kompatiblen IDs. Das Gerät kann CompatID2 enthalten, das für Function2 erforderlich ist.
Nach dem Laden fragt USBCCGP erneut nach kompatiblen IDs des Microsoft-Betriebssystems ab.
Das Gerät meldet alle kompatiblen IDs, die es für seine Funktion hat. USBCCGP erstellt dann untergeordnete Geräteknoten für jede Funktion im Gerät.
MBIM-Backward-Compatible-Funktionen
MBIM-Funktionen, die mit der NCM 1.0-Spezifikation abwärtskompatibel sind, werden standardmäßig als NCM 1.0-Funktionen angezeigt. Mobile Breitbandgeräte, die eine abwärtskompatible MBIM-Funktion enthalten, sollten eine Microsoft OS-kompatible ID von "MBIM" für die MBIM-Funktion melden. Dadurch kann Windows 8 die NCM 1.0-Funktion als MBIM-Funktion erkennen und MBCD als Funktionstreiber laden.
