Kaufen von Hardware für die Verwendung von MITT

Das Multiple Interface Test Tool (MITT) ist ein Testtool zur Überprüfung von Hardware und Software für einfache Peripheriebusse wie UART, I2C, SPI und GPIO. MITT verwendet das FPGA-Entwicklungsboard und enthält ein Softwarepaket mit Firmware, Testbinärdateien und Treibern, die eine kostengünstige Testlösung bieten.

Für die Verwendung des Multiple Interface Test Tool (MITT) benötigen Sie eine MITT-Platine und busspezifische Adapterboards, die an Ports auf dem MITT-Board angeschlossen sind. Die Art des Adapterboards hängt vom Bus ab, den Sie testen möchten.

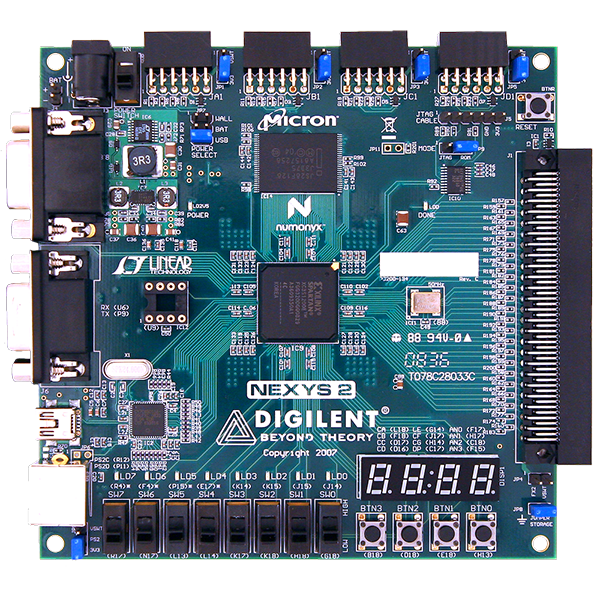

• MITT-Board

  FPGA-Entwicklungsboard (Nexys 2)

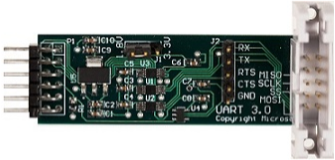

• UART/SPI Adapter board

  Siehe UART/SPI Adapter Board von JJG Technologies.



• GPIO-Adapterboard

  Siehe GPIO-Adapterboard von JJG Technologies.



• I2C-Adapterplatine

  Siehe I2C-Adapterboard von JJG Technologies.



• MCATT-Erweiterungsboard

  Siehe MCATT Expansion Board von JJG Technologies.



• Touch-Simulator-Pad

  Touchsimulatorpad und ein Bandkabel zum Verbinden mit dem Adapter. DAS MCATT-Tool kann ein kapazitives Touchgerät stimulieren, indem die genauen Punkte stimuliert werden, die mit dem Board in Berührung kommen. Die Tafeln können angepasst werden, um unterschiedliche Größen- und Kontaktpunktauflösungen zu haben.



  Dieses Pad ist für das Gerät, das getestet werden soll, zugeschnitten.

  • Bestimmte Größe
  • Anzahl der Berührungspunkte
  • Abstand zwischen den Berührungspunkten
