Ejemplos de topología compleja para Azure DevOps Server

Azure DevOps Server |Azure DevOps Server |Azure DevOps Server 2022 | Azure DevOps Server 2020

Puede configurar Azure DevOps Server en una de las distintas configuraciones de topología. Por lo general, cuanto más sencillo sea la topología, más fácilmente puede mantener una implementación de Azure DevOps Server. Debe implementar la topología más sencilla que satisfaga sus necesidades empresariales.

En este artículo se describen dos topologías complejas de Azure DevOps Server. Una topología compleja tiene componentes de Azure DevOps Server distribuidos entre muchos servidores. Los clientes acceden a ellos en varios dominios en ubicaciones físicas geográficamente distantes. Azure DevOps Proxy Server se instala además de componentes opcionales como Productos de SharePoint y SQL Server Reporting Services. Hay varias bases de código diferentes y estas bases de código tienen su propia colección de proyectos para los proyectos que los usan. Las bases de datos de colecciones de proyectos de equipo se almacenan en varios servidores diferentes que ejecutan SQL Server.

Topología compleja de dominio único

Una topología de servidor compleja usa varios servidores en clústeres u otras configuraciones de conmutación por error para hospedar los componentes lógicos de datos y de capa de aplicación de Azure DevOps. En el diagrama siguiente se muestra una topología compleja de dominio único:

Topología compleja de un solo dominio de ejemplo

Esta topología de ejemplo es similar a la topología moderada. Los servicios de Azure DevOps Server se implementan en un servidor y las bases de datos de Azure DevOps Server se instalan en un servidor independiente, con Team Foundation Build y los agentes de prueba del equipo y controladores de agente de prueba implementados en servidores adicionales. Además, se han agregado componentes de conmutación por error. Las bases de datos de Azure DevOps se han instalado en un clúster de SQL Server.

En el diagrama de ejemplo se muestran los dominios secundarios de Seattle y Cleveland, cada uno con una confianza transitiva bidireccional en el dominio primario. Ambos dominios confían en la cuenta de servicio de Azure DevOps Server. Cada dominio secundario geográficamente distante usa una conexión de ancho de banda limitado. Dado que obtener una inscripción del componente de control de código de versión de Azure DevOps Server puede tardar mucho tiempo en condiciones de ancho de banda limitados, se instala un servidor proxy de Azure DevOps en cada dominio secundario para que actúe como caché de proxy de archivo de control de versiones. Todas las solicitudes de los clientes van directamente al nivel de aplicación, salvo las solicitudes de get del código de control de versiones. Estas solicitudes se dirigen a través del servidor proxy de Azure DevOps, que luego almacena en caché todos los archivos de origen que descarga en el servidor proxy.

La topología de este ejemplo también se preocupa por la tolerancia a errores y el alto rendimiento. La tolerancia a errores de capa de datos se proporciona aprovechando las tecnologías de agrupación en clústeres de SQL Server. Varias aplicaciones web de SharePoint están configuradas para su uso por proyectos dentro de colecciones de una granja de servidores web de SharePoint. Las bases de datos de recopilación de proyectos se distribuyen entre instancias de SQL Server para mejorar el rendimiento y facilitar la administración individual. SQL Server Reporting Services y SQL Server Analysis Servers se ejecutan en servidores independientes para mejorar el rendimiento.

Este ejemplo está diseñado para un equipo de desarrollo de productos de gran tamaño con hasta 2000 usuarios.

Topología compleja de varios dominios

Una topología compleja de servidor multidominio usa varios servidores en dos o más dominios. Al igual que con la topología compleja de dominio único, la implementación usa clústeres u otras configuraciones de conmutación por error para hospedar los componentes del nivel de datos para Azure DevOps. Los administradores de esta implementación han configurado el equilibrio de carga de red y han agregado varios servidores de nivel de aplicación para distribuir la carga operativa. En la ilustración siguiente se muestra una topología compleja de varios dominios:

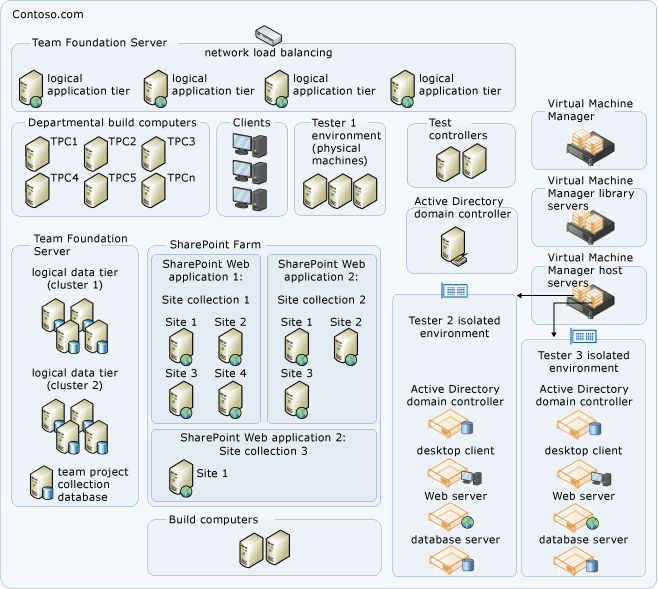

Topología compleja de varios dominios

Topología multidominio compleja continua

Como en el ejemplo anterior, esta topología está configurada para tolerancia a errores y alto rendimiento. Además, esta topología se distribuye entre varios dominios, algunos de los cuales son dominios secundarios de plena confianza de los dominios primarios, pero uno de los cuales (IsolatedLab.com) es un dominio completamente independiente. Las cuentas de servicio usadas por Azure DevOps Server son miembros de plena confianza de todos los dominios y las cuentas de usuario se han configurado tanto en el dominio primario como en el dominio independiente según sea necesario para los usuarios que deben trabajar en ambos dominios. Los firewalls se han configurado para permitir el tráfico entre los puertos requeridos por Azure DevOps Server.
