Inicio rápido: Creación de una instancia de Azure Route Server mediante Azure Portal

En este inicio rápido se muestra cómo crear una instancia de Azure Route Server y configurar el emparejamiento BGP con una aplicación virtual de red (NVA) mediante Azure Portal. Azure Route Server permite el enrutamiento dinámico entre la red virtual y las aplicaciones virtuales de red, intercambiando automáticamente rutas a través de protocolos BGP.

Al completar este inicio rápido, tiene un servidor de rutas en funcionamiento que puede facilitar el intercambio dinámico de rutas con aplicaciones virtuales de red en la red virtual de Azure.

Si no tiene una suscripción a Azure, cree una cuenta gratuita antes de empezar.

Requisitos previos

Antes de comenzar, asegúrese de que tiene los siguientes requisitos:

• Una cuenta de Azure con una suscripción activa. Cree una cuenta gratuita.
• Familiaridad con los límites del servicio Azure Route Server.

Creación de un servidor de rutas

En esta sección se explica cómo crear Azure Route Server mediante Azure Portal, incluida la infraestructura de red virtual necesaria.

1. Inicie sesión en Azure Portal.

2. En el cuadro de búsqueda de la parte superior del portal, escriba route server y seleccione Route Server en los resultados de búsqueda.



3. En la página Servidores de rutas, seleccione y Crear.

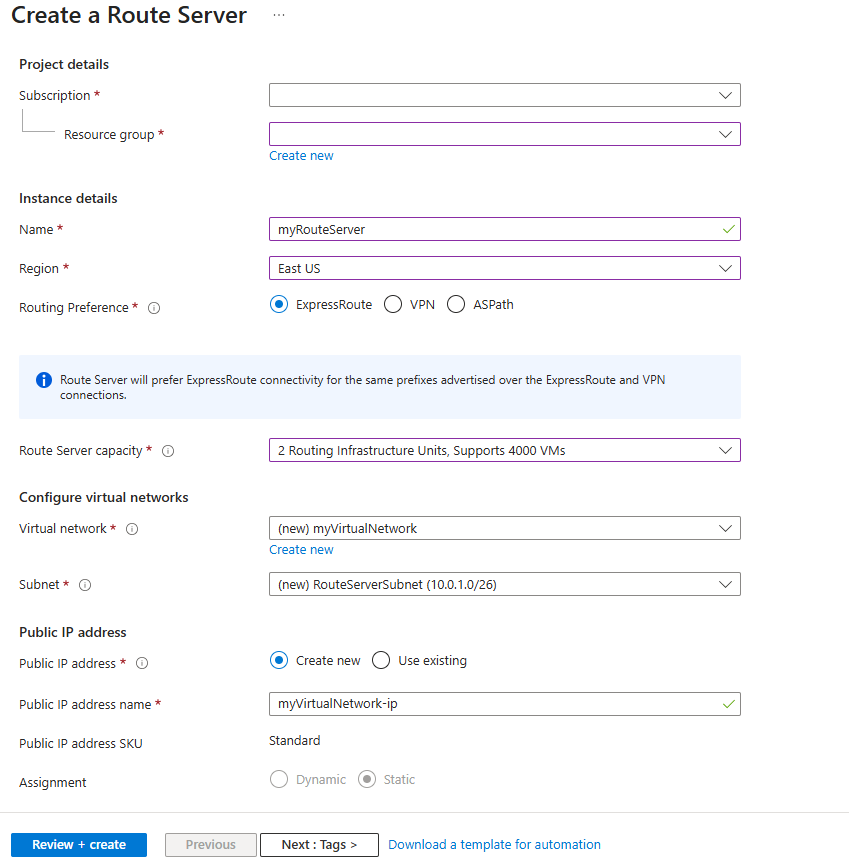

4. En la pestaña Aspectos básicos de Crear un servidor de rutas, escriba o seleccione la siguiente información:

   Configuración	Importancia
   Detalles del proyecto
   Suscripción	Seleccione la suscripción de Azure que desea usar para implementar Route Server.
   Grupo de recursos	Seleccione Crear nuevo. En Nombre, escriba myResourceGroup. Seleccione Aceptar.
   Detalles de instancia
   Nombre	Escriba myRouteServer.
   Región	Seleccione Este de EE. UU . o cualquier región en la que prefiera crear el servidor de rutas.
   Preferencia de enrutamiento	seleccione ExpressRoute. Otras opciones disponibles son: VPN y ASPath.
   Capacidad de Route Server	Seleccione en la lista desplegable. Para obtener más información, consulte Capacidad del servidor de rutas.
   Configurar redes virtuales
   Red virtual	Seleccione Crear nuevo. En Nombre, escriba myVirtualNetwork. En Intervalo de direcciones, escriba 10.0.0.0/16. En Nombre de subred y Intervalo de direcciones, escriba RouteServerSubnet y 10.0.1.0/26 respectivamente. Seleccione Aceptar.
   Subred	Una vez creada la red virtual y la subred, routeServerSubnet se rellena. - La subred debe tener el nombre RouteServerSubnet. - La subred debe tener un tamaño mínimo de /26 u otro mayor.
   Dirección IP pública
   Dirección IP pública	Seleccione Crear nuevo o seleccione un recurso de IP pública estándar existente para asignarlo al servidor de rutas. Se requiere una dirección IP pública para garantizar la conectividad con el servicio back-end que administra la configuración de Route Server.
   Nombre de la dirección IP pública	Escriba myVirtualNetwork-ip. Se requiere una dirección IP pública estándar para garantizar la conectividad con el servicio back-end que administra el servidor de rutas.



5. Seleccione Revisar y crear y, a continuación, seleccione Crear una vez que se supere la validación.

   Nota:

   La implementación del servidor de rutas puede tardar hasta 30 minutos.

Configurar emparejamiento BGP con la aplicación virtual de red

Después de crear el servidor de rutas, configure el emparejamiento BGP con la aplicación virtual de red para habilitar el intercambio de rutas dinámico.

1. Una vez completada la implementación, seleccione Ir al recurso para ir a myRouteServer.

2. En Configuración, seleccione Nodos del mismo nivel.

3. Seleccione + Agregar para agregar un par BGP.

4. En la página Añadir nodo del mismo nivel, escriba la siguiente información:

   Configuración	Importancia
   Nombre	Nombre para identificar el par BGP. No es necesario que coincida con el nombre real de la NVA.
   ASN	Número de sistema autónomo (ASN) de NVA. Para más información, consulte ¿Qué números de sistema autónomo (ASN) puedo usar?
   Dirección IPv4	La dirección IP privada de NVA con la que myRouteServer se comunicará para establecer BGP.

5. Seleccione Agregar para crear el emparejamiento BGP.



Finalización de la configuración en la NVA

Para completar la configuración de emparejamiento BGP, debe configurar la NVA para establecer una sesión BGP con Route Server mediante sus direcciones IP y ASN. Puede encontrar las direcciones IP y el ASN del servidor de rutas en la página Información general :

Use estos valores para configurar BGP en su NVA (aplicación de red virtual):

• ASN: valor virtualRouterAsn (normalmente 65515)
• Direcciones IP de pares: los valores de virtualRouterIps que se muestran en la vista general

Limpieza de recursos

Cuando ya no necesite el servidor de rutas y los recursos asociados, elimine el grupo de recursos:

1. En el cuadro de búsqueda de la parte superior del portal, escriba myResourceGroup. Seleccione myResourceGroup en los resultados de la búsqueda.

2. Seleccione Eliminar grupo de recursos.

3. En Eliminar un grupo de recursos, escriba myResourceGroup y seleccione Eliminar.

4. Seleccione Eliminar para confirmar la eliminación del grupo de recursos y todos sus recursos.

Paso siguiente

Ahora que ha creado un servidor de rutas y establecido el emparejamiento BGP, obtenga más información sobre las funcionalidades de Route Server:
