NDIS admite los siguientes controladores orientados a la conexión:
Cliente orientado a la conexión
Administrador de llamadas
Controlador integrado del administrador de llamadas de miniport (MCM)
Controlador de miniport orientado a la conexión

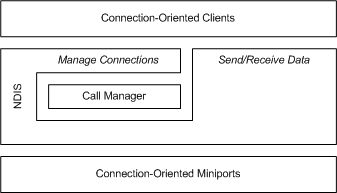

En la ilustración siguiente se muestra una configuración de clientes orientados a la conexión, un administrador de llamadas y un controlador de miniport.

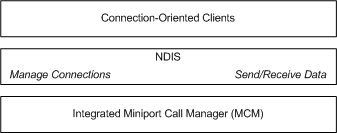

En la ilustración siguiente se muestra una configuración de clientes orientados a la conexión y un controlador MCM integrado.
Un controlador de miniporte orientado a la conexión controla una o varias tarjetas de interfaz de red (NIC) y proporciona una interfaz entre los controladores de protocolo orientados a la conexión (clientes orientados a la conexión y administradores de llamadas) y el hardware de la NIC.
Para obtener un resumen de las operaciones orientadas a la conexión realizadas por un controlador de miniporte orientado a la conexión, consulte Connection-Oriented operaciones realizadas por controladores de miniport.
Un administrador de llamadas es un controlador de protocolo de NDIS que proporciona servicios de configuración y terminación de llamadas para clientes orientados a la conexión. Un administrador de llamadas:
Usa las funcionalidades de envío y recepción de un controlador de miniporte orientado a la conexión para intercambiar mensajes de señalización con entidades de red, como conmutadores de red o pares remotos.
Admite uno o varios controladores de protocolo de señalización. Para obtener un resumen de las operaciones orientadas a la conexión realizadas por un administrador de llamadas, consulte Connection-Oriented Operaciones realizadas por administradores de llamadas.
Un controlador MCM integrado es un controlador de miniport orientado a la conexión que también proporciona servicios de administrador de llamadas a clientes orientados a la conexión. Un controlador MCM tiene las siguientes características:
Un controlador MCM proporciona los mismos servicios orientados a la conexión a los clientes que un gestor de llamadas que está emparejado con un controlador miniport orientado a la conexión; sin embargo, la interfaz del gestor de llamadas al controlador miniport es interna al controlador y, por lo tanto, no visible para NDIS.
Varios administradores de llamadas y controladores MCM pueden coexistir en el mismo entorno.
Cada administrador de llamadas o controlador MCM puede admitir varios controladores de protocolo de señalización.
Para obtener una comparación detallada de los controladores y administradores de llamadas de MCM, consulte Cómo se diferencia un controlador MCM de un administrador de llamadas.
Un cliente orientado a la conexión:
Usa los servicios de configuración y terminación de llamadas de un administrador de llamadas o un driver MCM.
Usa las funcionalidades de envío y recepción de un controlador de miniport orientado a la conexión o un controlador MCM para enviar y recibir datos.
Puede proporcionar sus propios servicios de red y de capa de transporte a una aplicación de capa superior en su extremo superior.
Usa los servicios de un administrador de llamadas y un controlador de miniport orientado a conexiones, o utiliza los servicios de un controlador MCM en su capa superior.
Puede ser una capa de adaptación, que reside entre un protocolo antiguo y un NDIS orientado a la conexión.
Estas capas de adaptación utilizan servicios de gestión de llamadas para establecer conexiones subyacentes, pero ocultan la naturaleza orientada a la conexión de esta interfaz de los protocolos sin conexión que se encuentran por encima.
Nota La definición de la interfaz de borde superior de un cliente orientado a la conexión está fuera del ámbito de la documentación de NDIS. Si un cliente actúa como una capa de adaptación, el protocolo define su interfaz de borde superior que se adapta al NDIS orientado a la conexión.
Para obtener un resumen de las operaciones orientadas a la conexión realizadas por un cliente orientado a la conexión, consulte Connection-Oriented Operaciones realizadas por clientes.
