Operaciones de filtro de VMQ

Varios filtros de recepción se pueden establecer en una cola de recepción. Además, la implementación actual de VMQ admite filtros en la dirección de control de acceso multimedia de destino (MAC) de los paquetes entrantes y filtros opcionales que inspeccionan el identificador de red de área local virtual (VLAN).

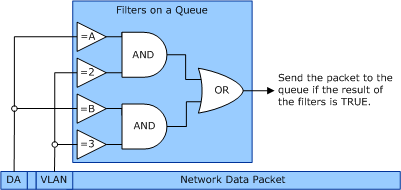

En la ilustración siguiente se muestra la relación entre el identificador de VLAN y las pruebas de direcciones MAC, los filtros y las colas.

En la ilustración anterior, el paquete de datos de red incluye una dirección de destino (DA) y un campo de identificador de VLAN. El hardware del adaptador de red implementa los filtros en la cola en función de la configuración que el controlador de miniporte recibió y estableció en el hardware del adaptador de red. Para obtener más información sobre cómo establecer filtros en una cola de recepción, consulte Configuración y borrado de filtros de VMQ.

En esta ilustración, hay dos filtros; cada filtro compara una dirección de destino y un identificador de VLAN con los campos del paquete entrante. Si las pruebas de VLAN y DA coinciden, se cumple el criterio de ese filtro y el paquete entrante se asigna a la cola. Si hay más de un filtro en la cola y, a continuación, una coincidencia para cualquier filtro, el adaptador de red asigna el paquete a la cola.
