Un proveedor de servicios virtuales de red (VSP) configura los filtros de recepción de VMQ en las colas de recepción de VMQ. Este filtro incluye un conjunto de pruebas en los campos del encabezado de la red. El hardware del adaptador de red realiza estas pruebas en los campos de encabezado de los paquetes entrantes para determinar las asignaciones de cola de recepción de los paquetes. Cada filtro establecido en una cola tiene un identificador de filtro único para un adaptador de red. Es decir, los identificadores de filtro no se duplican en distintas colas que administra el adaptador de red.
La interfaz VMQ usa campos en el encabezado de control de acceso multimedia (MAC) en las pruebas de filtro. Dentro del encabezado MAC, las pruebas de filtro VMQ usan el identificador de red de área local virtual (VLAN) y los campos de dirección MAC de destino.
Se pueden especificar varias pruebas de campo en un filtro de recepción. Todas las pruebas deben superarse para que coincidan con el criterio del filtro y asignar un paquete a una cola de recepción. Los filtros VMQ comprueban los campos que son iguales a un valor especificado. Por ejemplo, la dirección MAC de destino es igual a una dirección especificada.
Se pueden establecer varios filtros en una cola de recepción. Si alguno de los filtros en una cola coincide (es decir, si se superan todas las pruebas para ese filtro), el adaptador de red asigna el paquete a esa cola de recepción.
La siguiente ilustración muestra cómo se realizan las pruebas de filtro y cómo los filtros determinan la asignación de una cola.
En la ilustración anterior, se prueba la dirección de destino (DA) (en comparación con A y B). Además, el identificador de VLAN se prueba (en comparación con 2 y 3). La operación AND muestra que el identificador DA y VLAN deben ser iguales a los valores especificados para tener una coincidencia de filtro. La operación O ilustra que cualquier filtro de la cola que coincida resulta en la asignación del paquete de datos de red a esa cola.

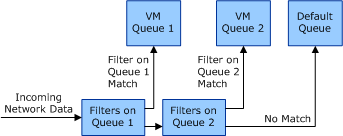

En esta ilustración siguiente se muestra cómo afectan los filtros y las colas al flujo de datos de recepción.
Si un paquete entrante coincide con un filtro en una cola, se asigna a esa cola. De lo contrario, el paquete se prueba en los filtros de la siguiente cola, y así sucesivamente. Si no hay ninguna coincidencia de filtro en ninguna de las colas, el adaptador de red asigna el paquete a la cola predeterminada.
