Visualisations de tableaux de bord

Cet article explique comment utiliser et personnaliser des widgets de visualisation sur des tableaux de bord AI/BI.

Créer et configurer un graphique

Après avoir ajouté un widget de visualisation au canevas, le panneau configuration de visualisation s’affiche sur le côté droit de l’écran. Par défaut, le premier jeu de données répertorié sous l’onglet données est sélectionné et le type de visualisation par défaut est un graphique barre.

Pour créer un graphique, procédez comme suit :

1. Sélectionner un jeu de données : Utilisez la liste déroulante Jeu de données pour choisir le jeu de données de votre visualisation.
2. Ajouter des filtres (facultatif) : Cliquez sur Afficher les filtres pour appliquer un filtre statique ou un paramètre à votre visualisation. Vous pouvez filtrer sur n’importe quel champ. Si votre jeu de données inclut un paramètre, une option à appliquer s’affiche également.
3. Choisir un type de visualisation : Sélectionnez un type de visualisation dans le menu déroulant Visualisation. Pour plus d’informations sur les types de visualisation disponibles et leurs configurations, consultez les types de visualisation du tableau de bord IA/BI.
4. Définir des champs d’axe x et d’axe y : Après avoir sélectionné un jeu de données, choisissez les champs à afficher sur l’axe x et l’axe y. Vous pouvez réorganiser les champs en les faisant glisser vers la position souhaitée. Pour les étiquettes de graphique, vous pouvez utiliser le champ nom d’affichage pour renommer l’étiquette de l’axe.

Appliquer la mise en forme du graphique

Les graphiques incluent des options de mise en forme personnalisables pour les axes, les couleurs, les étiquettes et les info-bulles. Les options de mise en forme varient selon le type de graphique et les valeurs de jeu de données.

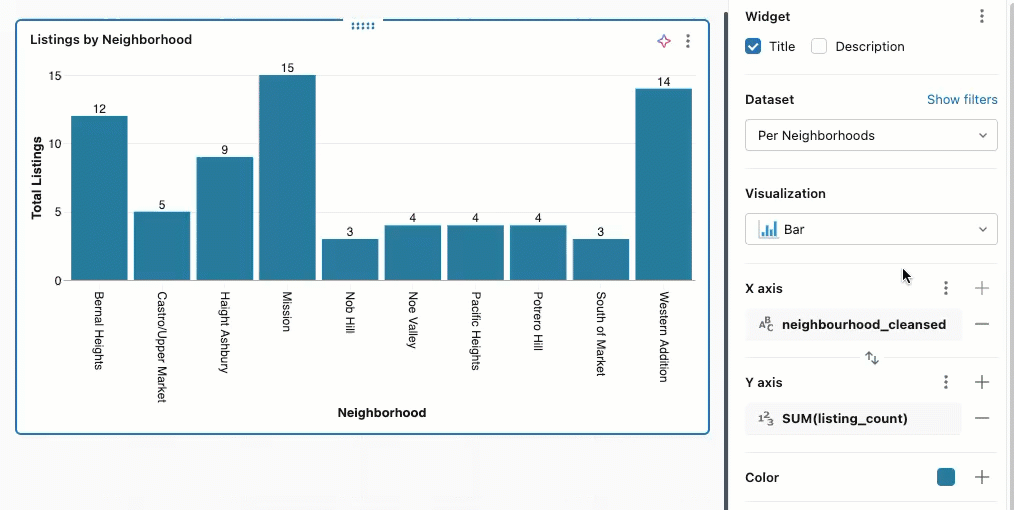

La capture d’écran suivante met en évidence les menus kebab utilisés pour mettre en forme les axes x et y.

Paramètres de mise en forme des axes

Pour mettre en forme l’axe x ou l’axe y, utilisez Menu kebab dans la section Axe X ou Axe Y correspondante du panneau d’édition de visualisation.

Configurez les paramètres suivants :

• Afficher le titre de l’axe : activé par défaut. Entrez un titre personnalisé ou désactivez la case à cocher pour masquer le titre de l’axe.
• Afficher les valeurs de l’axe : activé par défaut. Désactivez la case à cocher pour masquer les valeurs de l’axe.

Selon le type de données représenté, des contrôles supplémentaires s’affichent.

Pour les données continues :

• Valeurs minimales et maximales personnalisées : Type de valeurs pour définir des limites sur les données affichées.
• axe inverse : sélectionnez axe inverse pour afficher les valeurs de l’axe dans l’ordre décroissant.
• Fonction d’échelle : choisissez Linéaire ou Logarithmique (Symétrique).
• Cliquez sur Format pour afficher des options de mise en forme supplémentaires. Auto met en forme automatiquement votre graphique et est sélectionné par défaut. Cliquez sur Personnaliser pour voir des options de mise en forme supplémentaires. Consultez Mettre en forme les valeurs numériques.

Pour les données catégorielles :

• Angle d’étiquette : Choisissez l’angle auquel appliquer les étiquettes. L’option Automatique est sélectionnée par défaut.
• Trier : Choisissez comment ordonner des valeurs catégorielles sur l’axe :
  • Alphabétique : Trier les noms de catégorie par ordre alphabétique
  • Par champ : triez par valeur de champ de mesure dans l’ordre croissant ou décroissant. Après avoir sélectionné le sens de tri, choisissez le champ à utiliser :
    • Axe Y : trier par le champ de mesure affiché sur l’axe Y
    • Champ : triez par un autre champ de mesure dans le jeu de données, même s’il n’est pas affiché sur le graphique. Sélectionnez le champ dans la liste déroulante et choisissez l’agrégation (SOMME, MIN, MAX ou COUNT). Cela est utile pour classer les catégories par métriques qui fournissent un contexte sans encombrer la visualisation.
  • Personnalisé : organiser les valeurs dans un ordre spécifique. Pointez sur une valeur et utilisez la poignée de saisie pour la faire glisser vers la position.

Format des valeurs numériques

Vous pouvez mettre en forme des nombres pour les étiquettes de graduation d’axe, les étiquettes de données et les info-bulles. Pour accéder aux options de mise en forme :

1. Cliquez sur le menu à trois points à côté (ou menu kebab) de Axe X ou Axe Y dans le panneau de configuration du graphique.
2. Cliquez sur Format et choisissez parmi les options suivantes :

• Type : aucun, devise ($), Pourcentage (%)
• Abréviation : Aucun, Compact, Scientifique
• Places décimales : Max, Exact, Tout ou un nombre personnalisé de places
• séparateur de groupe : éventuellement, incluez une virgule ou un autre séparateur.

Personnaliser les éléments de graphique

Vous pouvez mettre en forme des légendes de graphique, des couleurs, des info-bulles et des étiquettes de valeur.

Couleurs du graphique

Pour modifier les couleurs du graphique :

1. Cliquez sur une couleur dans le graphique pour ouvrir le sélecteur de couleurs.
2. Entrez une valeur HEX ou RVB pour une couleur exacte.
3. Cliquez sur dans la section Couleur pour ajuster l’opacité de toutes les couleurs.

Légende

Cliquez sur dans la section Couleur pour afficher les options permettant de modifier la visibilité, le titre ou la position de la légende du graphique. Les options suivantes sont disponibles :

• Afficher la légende : Cochez la case pour afficher ou masquer la légende.
• Afficher le titre de la légende : Cochez la case pour afficher ou masquer le titre de la légende. Lorsque le titre est visible, vous pouvez taper pour remplacer la valeur par défaut, qui est le nom de colonne.
• Position de légende : Utilisez la liste déroulante pour ajuster l’emplacement de la légende dans le widget de visualisation. Les légendes peuvent être positionnées en haut, en bas, à gauche ou à droite de la visualisation.

Info-bulles

Les info-bulles affichent des mesures précises des données sous le curseur. Par défaut, ils affichent des valeurs à partir de l’axe x, de l’axe y et de tous les champs de couleur/regroupement. Pour ajouter d’autres champs à une info-bulle :

1. Cliquez sur le bouton + dans la section Info-bulle de l'éditeur de visualisation.
2. Utilisez la liste déroulante pour sélectionner des champs supplémentaires ou utilisez la zone d’entrée de texte pour effectuer une recherche par nom.

Étiquettes de valeur

Utilisez le bouton bascule pour activer ou désactiver les étiquettes de données. Lorsque cette option est activée, vous pouvez choisir la façon dont les étiquettes s’affichent :

• Auto : affiche les valeurs de l’axe y sous forme d’étiquettes.
• Champ : sélectionnez un champ spécifique à afficher en tant qu’étiquettes. Vous pouvez appliquer une transformation (telle que SUM ou AVG) et choisir des options de mise en forme pour le champ sélectionné.

Les valeurs Null ne sont pas affichées en tant qu’étiquettes dans le graphique.

Paramètres de taille

Le paramètre Taille contrôle les dimensions visuelles des graphiques en courbes, des nuages de points, des graphiques en bulles et des cartes de points. Son utilisation dépend du type de graphique :

Graphiques en courbes :

• Si aucune série n’est spécifiée dans la zone Taille , le curseur modifie uniformément toute l’épaisseur de ligne.
• Si des séries sont spécifiées dans la zone Taille , vous pouvez définir des valeurs d’épaisseur différentes pour chaque série.

Nuages de points et graphiques à bulles:

• Ajoutez un champ au paramètre Taille pour varier la taille du marqueur de point en fonction d’une métrique.
• Lorsque la taille est basée sur un champ de données, le graphique devient un graphique en bulles où la taille de chaque point reflète la valeur de la métrique.

Cartes de points : Utilisez le paramètre Taille pour varier les tailles de marqueurs de carte en fonction d’un champ quantitatif, affichant l’ampleur à différents emplacements géographiques.

Quadrillage

Les graphiques permettent d'activer ou de désactiver le quadrillage pour améliorer la lisibilité. Les quadrillages apparaissent par défaut sur les types de graphiques pris en charge et aident les visionneuses à interpréter les points de données en fournissant des lignes de référence visuelles alignées avec des valeurs d’axe.

Pour activer/désactiver le quadrillage :

1. Dans le panneau de configuration de visualisation, recherchez les options de quadrillage.
2. Utilisez le bouton bascule pour afficher ou masquer le quadrillage du graphique.

Les quadrillages s’ajustent automatiquement en fonction des couleurs d’arrière-plan personnalisées et des paramètres de mise en forme d’axe.

Annotations

Les annotations sont des lignes de référence horizontales ou verticales que vous pouvez ajouter aux graphiques pour suivre les seuils, les cibles ou les benchmarks. Par exemple, vous pouvez ajouter une ligne horizontale à 100 pour afficher votre cible de vente ou marquer une ligne de base de performances.

Les types de graphiques suivants prennent en charge les annotations :

• Barres
• Lignes
• Area
• Nuage de points
• Carte thermique
• Box
• Combiné
• Histogramme
• Cascade

Pour ajouter une annotation :

1. Dans le panneau de configuration de visualisation, recherchez la section Annotation .
2. Cliquez sur le + bouton pour ajouter une nouvelle annotation.
3. Sélectionnez l’orientation de ligne :
   • Horizontal : dessine une ligne parallèle à l’axe x à une valeur d’axe y spécifiée
   • Vertical : dessine une ligne parallèle à l’axe y à une valeur d’axe x spécifiée
4. Entrez la valeur dans laquelle la ligne doit apparaître sur le graphique.
5. (Facultatif) Entrez une étiquette pour décrire l’annotation. L’étiquette apparaît sur le graphique à côté de la ligne.
6. (Facultatif) Cliquez sur le sélecteur de couleurs pour personnaliser la couleur de ligne.

Vous pouvez ajouter plusieurs annotations à un seul graphique pour suivre différents seuils ou points de référence.

Autres types de visualisation

Pour en savoir plus sur l’utilisation des visualisations de tableaux, consultez Visualisations de tableau et de tableau croisé dynamique.

Pour en savoir plus sur l’utilisation des visualisations cartographiques, consultez Visualisations cartographiques.
