Présentation de la mise en réseau d’égal à égal

Les appareils des réseaux SNA orientés pair participent à la mise en réseau avancée de pair à pair (APPN). Chaque appareil, appelé unité physique de type 2.1 (PU 2.1), gère toutes les fonctions de routage réseau, ainsi que les activités et applications informatiques normales.

Les unités logiques LU 6.2 sont associées aux appareils PU 2.1. Les appareils d’un réseau APPN apparaissent sous forme d’entités LU 6.2 (également appelées LU APPC). Les programmes exécutés sur ces appareils sont appelés programmes transactionnels(TPS).

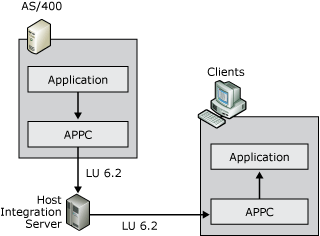

Diagramme de réseau SNA centré sur les pairs

APPC permet aux partenaires de transactions sur différents systèmes APPN de communiquer directement entre eux au sein d'un réseau APPN. Dans les réseaux APPN, Host Integration Server prend en charge le protocole APPC et émule un nœud de mise en réseau à entrée faible (LEN) PU 2.1.

Dans l’environnement IBM i, APPC est utilisé pour diverses applications, notamment :

• Accès à 5250

• Accès TN5250

• Transfert de fichiers

  Les TPS utilisent des noms LU 6.2 pour accéder à d’autres systèmes et à d’autres programmes de transaction, comme illustré dans la figure suivante. Avec Host Integration Server, un programme de transaction, tel qu’un émulateur de terminal 5250, peut également utiliser un alias d’unité logique APPC pour accéder à un autre TP. Dans ce cas, l’alias LU est associé à un nom LU qui est utilisé pour accéder au TP de l’autre système.


  Diagramme des programmes de transaction dans APPC

  APPC utilise des paires d'unités logiques (LUs) pour favoriser la communication simultanée et bidirectionnelle entre les programmes de transaction. Pour ce faire, une LU locale et une LU distante sont définies sur chaque appareil du réseau APPN.

  La perception des unités logiques (LUs) locales et distantes dépend du système que vous configurez. Lors de la configuration de Host Integration Server, l’unité logique APPC locale correspond à l’ordinateur Host Integration Server et l’unité logique distante correspond à IBM i. Les unités logiques locales d’un système communiquent avec des unités logiques distantes sur un autre système. Si vous affichez la configuration à partir d’un point de vue IBM i, l’ordinateur Host Integration Server est le système distant et IBM i est le système local.


  Diagramme des composants de conversation dans APPC

  Lorsqu’un tp réseau client/serveur, tel qu’un émulateur de terminal 5250, demande une conversation avec un TP sur ibm i (système distant), le serveur (système local) agit pour le compte de la demande cliente et négocie une session LU 6.2 - LU 6.2 à IBM i. Les données envoyées ou reçues de IBM i TP sont gérées par le serveur et envoyées au client TP sur le protocole client/serveur sélectionné. Ceci est illustré dans la figure précédente.
