Déployer l’image conteneur dans Azure Kubernetes Service

  • 9 minutes

Dans cette unité, vous déployez une image conteneur sur Azure Kubernetes Service (AKS). Avec AKS, vous configurez votre cluster Kubernetes pour qu’il s’exécute dans un état souhaité via un déploiement, qui est le processus de fourniture de mises à jour déclaratives pour les pods et les ReplicaSets. Cette déclaration d’état est administrée dans le fichier YAML du manifeste, et le contrôleur Kubernetes remplace l’état actuel par l’état déclaré lorsqu’il est indiqué. Vous créez ce fichier manifeste deployment.yml et demandez à votre instance AKS de s’exécuter dans un état souhaité avec des pods configurés pour extraire et exécuter l’image flightbookingsystemsample conteneur contenue dans le registre de conteneurs Azure que vous avez envoyé (push) dans l’unité précédente. Sans ce fichier manifeste, vous devez créer, mettre à jour et supprimer manuellement des pods, au lieu de laisser Kubernetes orchestrer le processus.

Remarque

Si votre session est inactive ou que vous effectuez cette étape à un autre moment ou à partir d’une autre interface CLI, vous devrez peut-être réinitialiser vos variables d’environnement et réauthentifier à l’aide des commandes suivantes :

export AZ_RESOURCE_GROUP=java-containerization-demo-rg
export AZ_CONTAINER_REGISTRY=<your-container-registry>
export AZ_KUBERNETES_CLUSTER=java-containerization-demo-aks
export AZ_LOCATION=<your-Azure-region>
export AZ_KUBERNETES_CLUSTER_DNS_PREFIX=<your-unique-DNS-prefix-to-access-your-AKS-cluster>
az login
az acr login --name $AZ_CONTAINER_REGISTRY

Déployer une image conteneur

Désormais, vous déployez l'image de conteneur flightbookingsystemsample sur votre cluster AKS. Dans le dossier racine de votre projet, Flight-Booking-System-JavaServlets_App/Project/Airlines, créez un fichier nommé deployment.yml à l’aide de la commande suivante :

vi deployment.yml

Ajoutez le contenu suivant à deployment.yml, puis enregistrez et quittez. Veillez à remplacer l’espace <AZ_CONTAINER_REGISTRY> réservé par la valeur de la AZ_CONTAINER_REGISTRY variable d’environnement que vous avez définie précédemment. Pour enregistrer et quitter, appuyez sur Échap, tapez :wq!, puis appuyez sur Entrée.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: flightbookingsystemsample
spec:
  replicas: 1
  selector:
    matchLabels:
      app: flightbookingsystemsample
  template:
    metadata:
      labels:
        app: flightbookingsystemsample
    spec:
      containers:
      - name: flightbookingsystemsample
        image: <AZ_CONTAINER_REGISTRY>.azurecr.io/flightbookingsystemsample:latest
        resources:
          requests:
            cpu: "1"
            memory: "1Gi"
          limits:
            cpu: "2"
            memory: "2Gi"
        ports:
        - containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
  name: flightbookingsystemsample
spec:
  type: LoadBalancer
  ports:
  - port: 8080
    targetPort: 8080
  selector:
    app: flightbookingsystemsample

Remarque

Si vous le souhaitez, vous pouvez utiliser le fichier deployment_solution.yml dans le dossier racine de votre projet, qui contient le contenu dont vous avez besoin. Vous pouvez trouver plus facile de renommer ou de mettre à jour le contenu de ce fichier.

Dans la deployment.yml précédente, le fichier contient un déploiement et un service. Le déploiement est utilisé pour administrer un ensemble de pods, et le service est utilisé pour autoriser l’accès réseau aux pods. Les pods sont configurés pour extraire une seule image, <AZ_CONTAINER_REGISTRY>.azurecr.io/flightbookingsystemsample:latestà partir d’Azure Container Registry. Le service est configuré pour autoriser le trafic de pod HTTP entrant vers le port 8080, similaire à la façon dont vous avez exécuté l’image conteneur localement avec l’argument -p de port.

Si le déploiement a réussi, vous disposez maintenant d’un cluster AKS. Configurez votre interface de ligne de commande Azure pour accéder à votre cluster AKS via kubectl commande. Installez kubectl localement à l’aide de la commande suivante :

az aks install-cli

Configurez kubectl pour vous connecter à votre cluster AKS à l’aide de la commande suivante :

az aks get-credentials \
    --resource-group $AZ_RESOURCE_GROUP \
    --name $AZ_KUBERNETES_CLUSTER

La sortie suivante est classique :

Merged AZ_KUBERNETES_CLUSTER as current context in ~/.kube/config

Utilisez AKS pour appliquer deployment.yml modifications à votre cluster à l’aide de la commande suivante :

kubectl apply -f deployment.yml

La sortie suivante est classique :

deployment.apps/flightbookingsystemsample created
service/flightbookingsystemsample created

Surveillez l’état du déploiement à l’aide de la commande suivante :

kubectl get all

La sortie suivante est classique :

kubectl get all
NAME                                            READY   STATUS    RESTARTS   AGE
pod/flightbookingsystemsample-b7fd6684f-4j8vf   1/1     Running   0          37s

NAME                                TYPE           CLUSTER-IP    EXTERNAL-IP     PORT(S)          AGE
service/flightbookingsystemsample   LoadBalancer   10.0.62.153   <external-IP>   8080:30534/TCP   37s
service/kubernetes                  ClusterIP      10.0.0.1      <none>          443/TCP          11h

NAME                                        READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/flightbookingsystemsample   1/1     1            1           37s

NAME                                                  DESIRED   CURRENT   READY   AGE
replicaset.apps/flightbookingsystemsample-b7fd6684f   1         1         1       37s

Si votre POD état est Running, l’application doit être accessible. Affichez les journaux d’activité d’application au sein de chaque pod à l’aide de la commande suivante :

kubectl logs pod/flightbookingsystemsample-<pod-identifier-from-your-running-pod>

La sortie suivante est classique :

kubectl logs pod/flightbookingsystemsample-b7fd6684f-4j8vf
15-Nov-2024 12:31:51.208 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server version name:   Apache Tomcat/10.1.33
15-Nov-2024 12:31:51.211 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server built:          Nov 7 2024 22:28:55 UTC
15-Nov-2024 12:31:51.212 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server version number: 10.1.33.0
15-Nov-2024 12:31:51.212 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log OS Name:               Linux
15-Nov-2024 12:31:51.212 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log OS Version:            5.15.0-1074-azure
15-Nov-2024 12:31:51.212 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Architecture:          amd64
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Java Home:             /usr/lib/jvm/msopenjdk-17
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log JVM Version:           17.0.13+11-LTS
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log JVM Vendor:            Microsoft
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log CATALINA_BASE:         /usr/local/tomcat
15-Nov-2024 12:31:51.216 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log CATALINA_HOME:         /usr/local/tomcat
15-Nov-2024 12:31:51.226 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.util.logging.config.file=/usr/local/tomcat/conf/logging.properties
15-Nov-2024 12:31:51.226 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.util.logging.manager=org.apache.juli.ClassLoaderLogManager
15-Nov-2024 12:31:51.227 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djdk.tls.ephemeralDHKeySize=2048
15-Nov-2024 12:31:51.227 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.protocol.handler.pkgs=org.apache.catalina.webresources
15-Nov-2024 12:31:51.227 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dorg.apache.catalina.security.SecurityListener.UMASK=0027
15-Nov-2024 12:31:51.227 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.lang=ALL-UNNAMED
15-Nov-2024 12:31:51.228 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.io=ALL-UNNAMED
15-Nov-2024 12:31:51.228 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.util=ALL-UNNAMED
15-Nov-2024 12:31:51.228 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.util.concurrent=ALL-UNNAMED
15-Nov-2024 12:31:51.229 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.rmi/sun.rmi.transport=ALL-UNNAMED
15-Nov-2024 12:31:51.229 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dcatalina.base=/usr/local/tomcat
15-Nov-2024 12:31:51.229 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dcatalina.home=/usr/local/tomcat
15-Nov-2024 12:31:51.229 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.io.tmpdir=/usr/local/tomcat/temp
15-Nov-2024 12:31:51.231 INFO [main] org.apache.catalina.core.AprLifecycleListener.lifecycleEvent The Apache Tomcat Native library which allows using OpenSSL was not found on the java.library.path: [/usr/java/packages/lib:/usr/lib64:/lib64:/lib:/usr/lib]
15-Nov-2024 12:31:51.565 INFO [main] org.apache.coyote.AbstractProtocol.init Initializing ProtocolHandler ["http-nio-8080"]
15-Nov-2024 12:31:51.602 INFO [main] org.apache.catalina.startup.Catalina.load Server initialization in [616] milliseconds
15-Nov-2024 12:31:51.658 INFO [main] org.apache.catalina.core.StandardService.startInternal Starting service [Catalina]
15-Nov-2024 12:31:51.659 INFO [main] org.apache.catalina.core.StandardEngine.startInternal Starting Servlet engine: [Apache Tomcat/10.1.33]
15-Nov-2024 12:31:51.689 INFO [main] org.apache.catalina.startup.HostConfig.deployWAR Deploying web application archive [/usr/local/tomcat/webapps/AirlinesReservationSample.war]
15-Nov-2024 12:31:53.264 INFO [main] org.apache.jasper.servlet.TldScanner.scanJars At least one JAR was scanned for TLDs yet contained no TLDs. Enable debug logging for this logger for a complete list of JARs that were scanned but no TLDs were found in them. Skipping unneeded JARs during scanning can improve startup time and JSP compilation time.
15-Nov-2024 12:31:55.155 INFO [main] com.sun.xml.ws.server.MonitorBase.createRoot Metro monitoring rootname successfully set to: com.sun.metro:pp=/,type=WSEndpoint,name=/AirlinesReservationSample-PriceAndSeats-PriceAndSeatsPort
15-Nov-2024 12:31:55.347 INFO [main] com.sun.xml.ws.transport.http.servlet.WSServletDelegate.<init> WSSERVLET14: XML-WS servlet initializing
WARNING:Error in the metadata of the table SEATS: table's row count in the metadata is 5 but 6 records have been found and loaded by UCanAccess. All will work fine, but it's better to repair your database.
15-Nov-2024 12:31:56.248 INFO [main] com.sun.xml.ws.transport.http.servlet.WSServletContextListener.contextInitialized WSSERVLET12: XML-WS context listener initializing
15-Nov-2024 12:31:56.249 INFO [main] com.sun.xml.ws.transport.http.servlet.WSServletContextListener.contextInitialized WSSERVLET12: XML-WS context listener initializing
15-Nov-2024 12:31:56.284 INFO [main] org.apache.catalina.startup.HostConfig.deployWAR Deployment of web application archive [/usr/local/tomcat/webapps/AirlinesReservationSample.war] has finished in [4,595] ms
15-Nov-2024 12:31:56.285 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/docs]
15-Nov-2024 12:31:56.315 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/docs] has finished in [30] ms
15-Nov-2024 12:31:56.316 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/examples]
15-Nov-2024 12:31:56.439 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/examples] has finished in [123] ms
15-Nov-2024 12:31:56.440 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/manager]
15-Nov-2024 12:31:56.456 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/manager] has finished in [16] ms
15-Nov-2024 12:31:56.457 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/ROOT]
15-Nov-2024 12:31:56.468 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/ROOT] has finished in [11] ms
15-Nov-2024 12:31:56.468 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deploying web application directory [/usr/local/tomcat/webapps/host-manager]
15-Nov-2024 12:31:56.481 INFO [main] org.apache.catalina.startup.HostConfig.deployDirectory Deployment of web application directory [/usr/local/tomcat/webapps/host-manager] has finished in [13] ms
15-Nov-2024 12:31:56.484 INFO [main] org.apache.coyote.AbstractProtocol.start Starting ProtocolHandler ["http-nio-8080"]
15-Nov-2024 12:31:56.501 INFO [main] org.apache.catalina.startup.Catalina.start Server startup in [4897] milliseconds

Utilisez la EXTERNAL-IP sur la sortie kubectl get services flightbookingsystemsample pour accéder à l’application en cours d’exécution dans AKS. La sortie suivante est classique :

kubectl get services flightbookingsystemsample
NAME                        TYPE           CLUSTER-IP    EXTERNAL-IP     PORT(S)          AGE
flightbookingsystemsample   LoadBalancer   10.0.62.153   <external-IP>   8080:30534/TCP   3m28s

Remarque

Remplacez l’adresse <external-IP> IP dans l’URL suivante par votre EXTERNAL-IP valeur à partir de la commande que vous avez exécutée précédemment :

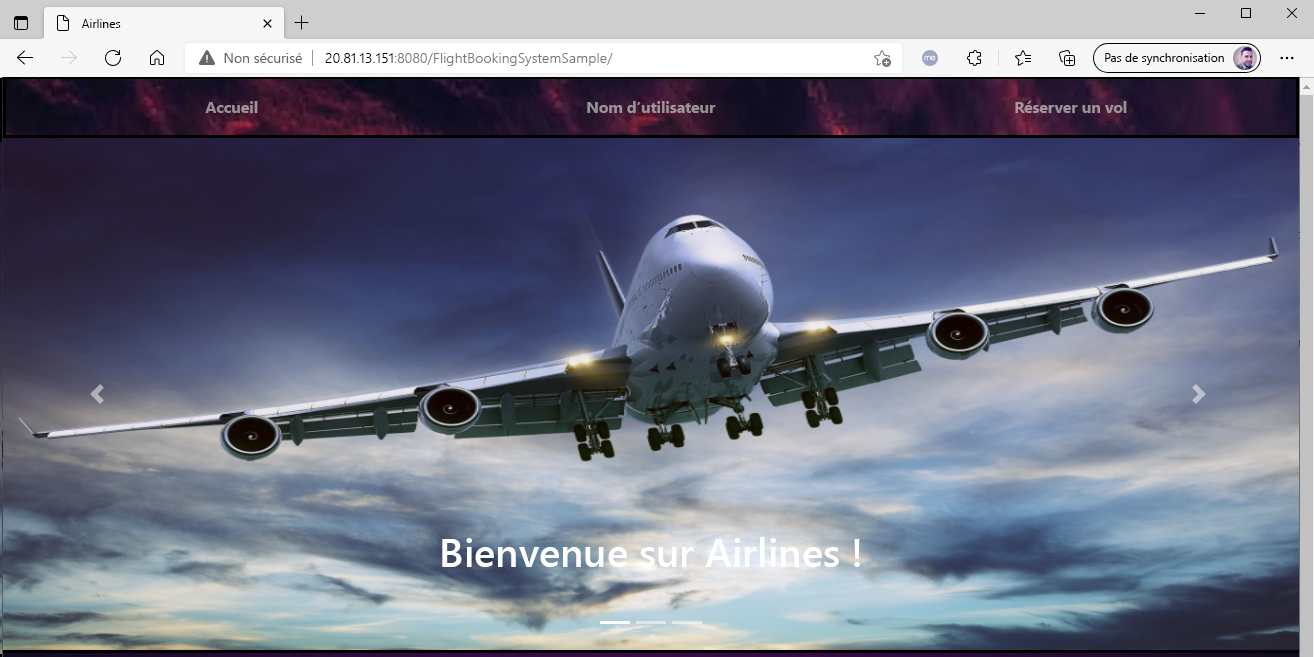

Ouvrez un navigateur et visitez la page d’accueil de l’exemple de système de réservation de vol à l’adresse http://<external-IP>:8080/AirlinesReservationSample/. Votre navigateur doit ressembler à la capture d’écran suivante :

Capture d’écran montrant l’application en cours d’exécution.

Vous pouvez éventuellement vous connecter avec n’importe quel utilisateur à partir de tomcat-users.xml , par exemple. someuser@azure.com: password

Nettoyer les ressources

Les ressources que vous avez créées dans ce module peuvent entraîner des coûts continus. Pour nettoyer les ressources, supprimez le groupe de ressources qui les contient à l’aide de la commande suivante :

az group delete --name $AZ_RESOURCE_GROUP
