NDIS prend en charge les pilotes orientés à la connexion suivants :
Client orienté connexion
Gestionnaire d’appels
Pilote MCM (Miniport Call Manager) intégré
Le pilote miniport orienté connexion réseau

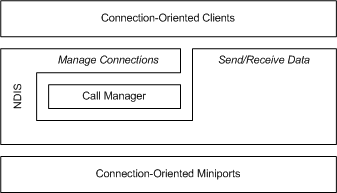

La figure suivante montre une configuration des clients orientés connexion, un gestionnaire d’appels et un pilote miniport.

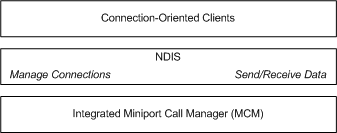

La figure suivante montre une configuration des clients orientés connexion et un pilote MCM intégré.
Un pilote miniport orienté connexion contrôle une ou plusieurs cartes d’interface réseau et fournit une interface entre les pilotes de protocole orienté connexion (clients orientés connexion et gestionnaires d’appels) et le matériel de carte réseau.
Pour obtenir un résumé des opérations effectuées par un pilote miniport orienté connexion, consultez Connection-Oriented Opérations effectuées par les pilotes miniport.
Un gestionnaire d’appels est un pilote de protocole NDIS qui fournit la configuration et la fermeture des appels pour les clients orientés connexion. Un gestionnaire d’appels :
Utilise les fonctionnalités d’envoi et de réception d’un pilote miniport orienté connexion pour échanger des messages de signalisation avec des entités réseau, telles que des commutateurs réseau ou des homologues distants.
Prend en charge un ou plusieurs pilotes de protocoles de signalisation. Pour obtenir un résumé des opérations orientées connexion effectuées par un gestionnaire d’appels, consultez Connection-Oriented Opérations effectuées par les gestionnaires d’appels.
Un pilote MCM intégré est un pilote miniport orienté connexion qui fournit également des services de gestionnaire d’appels aux clients orientés connexion. Un pilote MCM présente les caractéristiques suivantes :
Un pilote MCM offre aux clients les mêmes services orientés vers la connectivité qu'un gestionnaire d'appels associé à un pilote miniport orienté vers la connexion. Toutefois, l’interface entre le gestionnaire d’appels et le pilote miniport est interne au pilote et, par conséquent, opaque à NDIS.
Plusieurs gestionnaires d’appels et pilotes MCM peuvent coexister dans le même environnement.
Chaque gestionnaire d’appels ou pilote MCM peut prendre en charge plusieurs pilotes de protocole de signalisation.
Pour obtenir une comparaison détaillée des pilotes MCM et des gestionnaires d’appels, consultez Comment un pilote MCM diffère d’un gestionnaire d’appels.
Un client orienté connexion :
Utilise les services d'établissement et de terminaison des appels d’un gestionnaire d’appels ou d’un pilote MCM.
Utilise les fonctionnalités d’envoi et de réception d’un pilote miniport orienté connexion ou d’un pilote MCM pour envoyer et recevoir des données.
Peut fournir ses propres services réseau et de couche de transport à une application de couche supérieure à son niveau supérieur.
Il utilise soit les services d’un gestionnaire d’appels et d’un pilote miniport orienté connexion, soit les services d’un pilote MCM à son interface supérieure.
Il peut s’agir d’une couche d’adaptation qui réside entre un ancien protocole et un NDIS orienté connexion.
Ces couches d’adaptation utilisent des services de gestion des appels pour établir des connexions sous-jacentes, mais masquent la nature orientée connexion de cette interface des protocoles sans connexion ci-dessus.
Note La définition de l’interface de périphérie supérieure d’un client orienté connexion dépasse la portée de la documentation NDIS. Si un client sert de couche d’adaptation, son interface supérieure est définie par le protocole auquel il s'adapte pour le NDIS orienté connexion.
Pour obtenir un résumé des opérations orientées connexion effectuées par un client orienté connexion, consultez Connection-Oriented Opérations effectuées par les clients.
