LU 및 세션

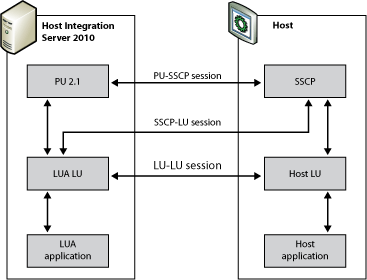

다음 그림에서는 LUA(논리 단위 애플리케이션) 통신에 필요한 SNA 구성 요소를 보여 줍니다.

LUA 통신에 필요한 SNA 구성 요소

LUA 애플리케이션은 Host Integration Server를 사용하여 호스트 시스템과 통신하는 로컬 LU를 사용합니다. Host Integration Server가 호스트 노드에 연결하는 세 가지 점진적 세션이 있습니다.

• Host Integration Server PU(물리적 단위)와 호스트의 SSCP(시스템 서비스 제어 지점) 간의 PU-SSCP 세션. 이 세션은 주로 진단 정보에 사용됩니다. LUA 통신에는 PU 2.0의 기능만 필요합니다. Host Integration Server는 이러한 기능과 함께 PU 2.1에 포함된 추가 기능을 제공합니다.

• 컴퓨터의 LUA LU와 SSCP 간의 SSCP-LU 세션. 이 세션은 LU를 제어하는 데 사용됩니다.

• 컴퓨터의 LUA LU와 호스트 LU 간의 LU-LU 세션. 이 세션은 컴퓨터와 호스트 애플리케이션 간의 데이터 전송에 사용됩니다.

  LUA를 통해 애플리케이션은 SSCP-LU 세션 및 LU-LU 세션에서 데이터를 보내고 받을 수 있습니다. LUA 애플리케이션은 이 세션에서 일반적인 서비스 동사 TRANSFER_MS_DATA를 사용하여 데이터를 보낼 수 있습니다. LUA는 PU-SSCP 세션에 액세스할 수 없습니다.

  SSCP 및 LU 세션은 각각 일반과 긴급이라는 메시지의 두 가지 우선 순위를 제공합니다. 긴급 메시지는 동일한 세션에서 전송 대기 중인 다른 메시지보다 우선합니다. 메시지는 다음과 같은 네 가지 흐름으로 보내거나 받을 수 있습니다.

• SSCP 세션(긴급 흐름)

• LU 세션(긴급 흐름)

• SSCP 세션(일반 흐름)

• LU 세션(일반 흐름)

  LU 세션 일반 흐름은 대부분의 데이터를 전달합니다. 다른 흐름은 제어 목적으로만 사용됩니다.
