DFC(데이터 흐름 제어) 논리적 단위 상태 LUSTAT 메시지는 SNA 내에서 다른 세션 파트너로 4바이트의 센스 데이터를 전달하는 데 사용됩니다. 예를 들어 브래킷을 열기 위해 다른 세션 파트너로 RH(응답 헤더)를 보내는 데 사용할 수도 있습니다. 자세한 내용은 브래킷 시작의 그림을 참조하세요. 메시지는 일반 흐름으로 이동하므로 방향 제한이 적용됩니다. 그러나 반이중 플립플롭 세션에서 EB(끝 브래킷) 또는 CD(방향 변경) 없이 보낼 수 있으며 오류 복구 보류 중 상태입니다. 자세한 내용은 복구를 참조하세요.
로컬 노드를 사용하면 애플리케이션은 데이터 트래픽이 활성 상태일 때 언제든지 Status-Control(LUSTAT) Request 메시지를 보낼 수 있습니다. 단, 체인으로 데이터를 보내는 경우는 제외됩니다. 애플리케이션이 반이중 프로토콜을 사용하는 수신 상태인 경우 LUSTAT는 큐에 대기되고 다음 아웃바운드 요청에 채워지는 센스 코드를 제공하는 데 사용되므로 SDI 플래그가 설정됩니다. 따라서 애플리케이션은 필요한 경우 다음 아웃바운드 데이터를 대기하지 않고 오류 상태에 대한 센스 코드를 제공할 수 있습니다.
부정 응답으로 변환될 SDI가 포함된 DATAFMI 메시지를 생성하려면 센스 데이터의 첫 번째 바이트가 0x08이어야 합니다. 다른 LUSTAT는 보낼 수 있을 때까지 세션에서 큐에 대기된 상태로 유지됩니다.
수신 상태에 있는 동안 애플리케이션에서 여러 Status-Control(LUSTAT) 메시지를 보내면 로컬 노드가 메시지를 모두 큐에 대기시킵니다. 앞에서 설명한 대로 SDI가 설정된 아웃바운드 데이터가 애플리케이션에 전달되고 애플리케이션에서 해당 데이터를 Status-Acknowledge(Ack)로 변환하면 로컬 노드는 부정 응답과 남은 LUSTAT(반이중 플립플롭 상태가 오류 복구 보류 중이기 때문에 이동할 수 있음)를 보냅니다.
애플리케이션이 여러 Status-Control(LUSTAT) 메시지를 호스트에 보내면 마지막 LUSTAT가 전송되기 전에 호스트가 복구를 시작하려고 시도할 수 있습니다. 이 경우 오류 복구 체인은 다음 LUSTAT에서 거부됩니다.
애플리케이션은 ACKRQD를 포함하거나 포함하지 않고 Status-Control(LUSTAT) Request를 보낼 수 있습니다. 로컬 노드는 이러한 메시지를 각각 RQD 및 RQE LUSTAT에 매핑합니다.
다음 세 그림에서는 반이중 플립플롭 모드를 사용하는 애플리케이션에서 Status-Control(LUSTAT) 메시지를 사용하는 것을 보여 줍니다.

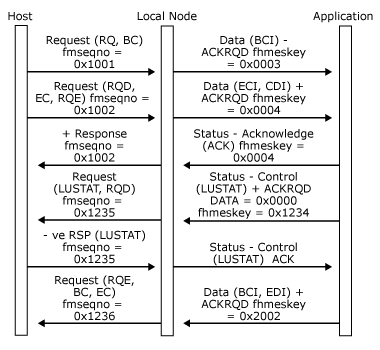

첫 번째 그림에서 애플리케이션은 방향이 있을 때 Status-Control(LUSTAT) 을 발급합니다.
방향이 있을 때 Status-Control(LUSTAT)을 발급하는 애플리케이션

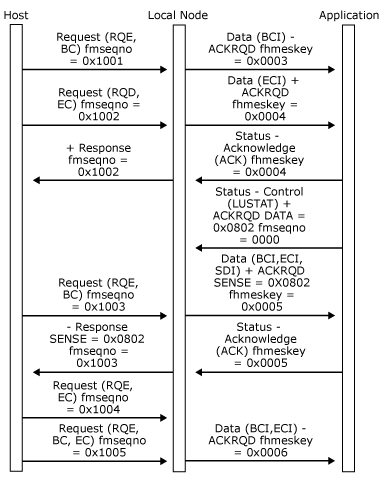

다음 그림에서 애플리케이션은 체인 간에 데이터를 받을 때 Status-Control(LUSTAT) 요청을 보냅니다. 다음으로, 부정 RSP로 변환되는 SDI가 설정된 아웃바운드 데이터가 전달됩니다.
체인 간에 데이터를 받을 때 Status-Control(LUSTAT) 요청을 발급하는 애플리케이션

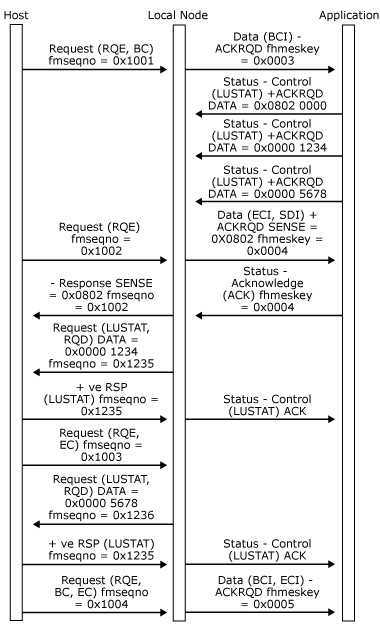

다음 그림에서 애플리케이션은 체인으로 데이터를 받을 때 여러 Status-Control(LUSTAT) 요청을 보냅니다. 다음으로, 부정 응답으로 변환되는 SDI가 설정된 아웃바운드 데이터가 전달됩니다. 후속 LUSTAT는 호스트로 전송됩니다.
체인으로 데이터를 받을 때 여러 Status-Control(LUSTAT) 요청을 보내는 애플리케이션
