피어 지향 SNA 네트워크의 디바이스는 APPN(Advanced-Peer-to-Peer Networking)에 참여합니다. PU 2.1 형식 물리적 단위(PU 2.1)라고 하는 각 디바이스는 모든 네트워크 라우팅 함수와 일반 컴퓨팅 작업 및 애플리케이션을 처리합니다.
LU 6.2 논리 단위는 PU 2.1 디바이스와 연결됩니다. APPN 네트워크의 디바이스는 LU 6.2(APPC LU라고도 함) 엔터티로 표시됩니다. 이러한 디바이스에서 실행되는 프로그램을 TP(트랜잭션 프로그램)라고 합니다.

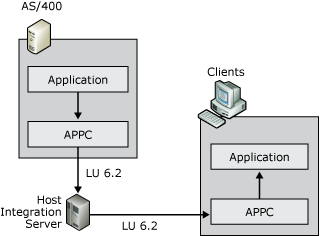

동료 지향 SNA 네트워크 다이어그램
APPC를 사용하면 다른 APPN 시스템의 TP가 APPN 네트워크를 통해 서로 직접 통신할 수 있습니다. APPN 네트워크에서 Host Integration Server는 APPC 프로토콜을 지원하고 PU 2.1 LEN(하위 항목 네트워킹) 노드를 에뮬레이트합니다.
IBM i 환경에서 APPC는 다음을 비롯한 다양한 애플리케이션에 사용됩니다.
5250 접속
TN5250 액세스
파일 전송
TP는 다음 그림과 같이 LU 6.2 이름을 사용하여 다른 시스템 및 기타 트랜잭션 프로그램에 액세스합니다. Host Integration Server를 사용하면 5250 터미널 에뮬레이터와 같은 트랜잭션 프로그램에서 APPC LU 별칭을 사용하여 다른 TP에 액세스할 수도 있습니다. 이 경우 LU 별칭은 실제로 다른 시스템의 TP에 액세스하는 데 사용되는 LU 이름에 매핑됩니다.

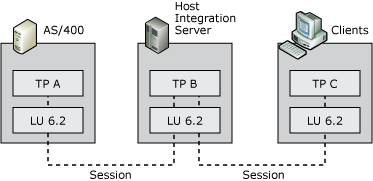

APPC의 트랜잭션 프로그램 다이어그램APPC는 한 쌍의 RU를 사용하여 트랜잭션 프로그램 간의 양방향 동시 통신을 용이하게 합니다. 이를 위해 로컬 LU 및 원격 LU가 APPN 네트워크의 각 디바이스에 정의됩니다.
로컬 및 원격 RU에 대한 인식은 구성 중인 시스템에 따라 달라집니다. 호스트 통합 서버를 구성할 때 로컬 APPC LU는 호스트 통합 서버 컴퓨터에 해당하고 원격 LU는 IBM i에 해당합니다. 한 시스템의 로컬 RU는 다른 시스템의 원격 RU와 통신합니다. IBM i 관점에서 구성을 보는 경우 호스트 통합 서버 컴퓨터는 원격 시스템이며 IBM i는 로컬 시스템입니다.
APPC의 대화 구성 요소 다이어그램5250 터미널 에뮬레이터와 같은 클라이언트/서버 네트워크 TP가 IBM i(원격 시스템)에서 TP와의 대화를 요청하면 서버(로컬 시스템)가 클라이언트 요청을 대신하여 작동하고 LU 6.2 - LU 6.2 세션을 IBM i에 협상합니다. IBM i TP에서 보내거나 받은 데이터는 서버에서 처리되고 선택한 클라이언트/서버 프로토콜을 통해 클라이언트 TP로 전송됩니다. 앞의 그림에 나와 있습니다.
