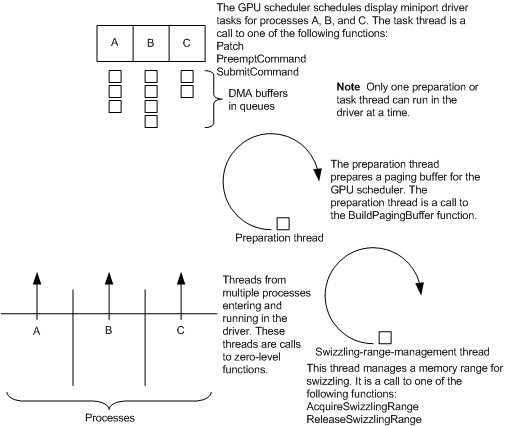

다음 그림에서는 WDDM의 커널 모드 디스플레이 미니포트 드라이버(KMD)에 대해 스레드 동기화가 작동하는 방식을 보여 줍니다.
WDDM의 스레드 동기화를 보여 주는
하드웨어 시간 제한이 발생하면 시스템에서 시간 제한 검색 및 복구(TDR) 프로세스를 시작합니다. GPU 스케줄러는 드라이버의 DxgkDdiResetFromTimeout 함수를 호출하여 GPU를 다시 설정합니다.
- DxgkDdiResetFromTimeout 는 런타임 전원 관리 함수 가운데DxgkDdiSetPowerComponentFState 와 DxgkDdiPowerRuntimeControlRequest을 제외한 다른 KMD 함수와 동기적으로 호출됩니다. 즉, DxgkDdiResetFromTimeout 스레드가 실행되는 동안 OS는 드라이버 내에서 다른 스레드가 실행되지 않도록 보장합니다.
- OS는 DxgkDdiResetFromTimeout호출하는 동안 애플리케이션이 프레임 버퍼에 액세스할 수 없도록 보장합니다. 따라서 드라이버는 메모리 컨트롤러 PLL(단계 잠금 루프) 등을 다시 설정할 수 있습니다.
복구 스레드가 DxgkDdiResetFromTimeout을 실행하는 동안, 인터럽트 및 지연 프로시저 호출(DPC)이 계속 호출될 수 있습니다. KeSynchronizeExecution 함수를 사용하여 초기화 프로시저의 일부를 디바이스 인터럽트와 동기화할 수 있습니다.
드라이버가 에서 DxgkDdiResetFromTimeout로 돌아오면, 드라이버 함수 대부분을 다시 호출할 수 있으며 OS는 더 이상 필요하지 않은 리소스를 정리하기 시작합니다. 정리 기간 동안 다음과 같은 드라이버 함수가 지정된 이유로 호출됩니다.
제거되는 할당에 대해 알리기 위해 드라이버가 호출됩니다.
예를 들어, 할당이 메모리 세그먼트에 페이징된 경우, 드라이버가 제거에 대해 알림을 받기 위해 드라이버의 DxgkDdiBuildPagingBuffer 함수가 호출됩니다. 이때 DXGKARG_BUILDPAGINGBUFFER 구조체의 Operation 멤버가 DXGK_OPERATION_TRANSFER로 설정되고, Transfer.Size 멤버가 0으로 설정됩니다. 다시 설정하는 동안 콘텐츠가 손실되었기 때문에 콘텐츠 전송은 관련되지 않습니다.
할당이 조리개 세그먼트에 페이징된 경우, 드라이버의 DxgkDdiBuildPagingBuffer 함수가 호출되며, 이때 DXGKARG_BUILDPAGINGBUFFER의 Operation 멤버는 DXGK_OPERATION_UNMAP_APERTURE_SEGMENT로 설정되어, 드라이버에게 조리개에서 해당 할당을 해제하라는 명령을 전달합니다.
드라이버의 DxgkDdiReleaseSwizzlingRange 함수가 호출되어 언스위즐링 조리개와 세그먼트 조리개 범위를 해제합니다.
반드시 필요한 경우가 아니면 드라이버가 이전 호출 중에 GPU에 액세스해서는 안 됩니다.
정리 기간이 끝난 후, OS는 드라이버의 DxgkDdiRestartFromTimeout 함수를 호출하여 드라이버에게 정리가 완료되었음을 알리고, 다시 어댑터를 이용해 렌더링을 시작합니다.
