In dit onderwerp wordt het besturingspad besproken dat Hyper-V uitbreidbare OID-aanvragen (Switch Object Identifier) overschakelen.
In de volgende afbeelding ziet u het uitbreidbare schakelbesturingspad voor OID-aanvragen voor NDIS 6.40 (Windows Server 2012 R2) en hoger.

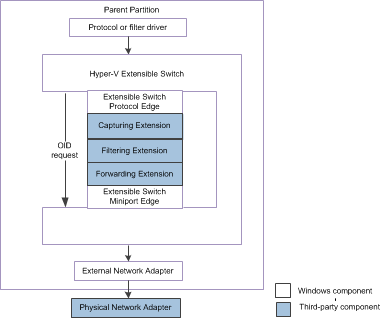

In de volgende afbeelding ziet u het uitbreidbare schakelbesturingspad voor OID-aanvragen voor NDIS 6.30 (Windows Server 2012).
Opmerking In de uitbreidbare switchinterface staan NDIS-filterstuurprogramma's bekend als uitbreidbare switchuitbreidingen en wordt de stuurprogrammastack de uitbreidbare stuurprogrammastackgenoemd.
Uitbreidbare switchextensies, zoals filters en doorstuuruitbreidingen, zijn verantwoordelijk voor het toestaan of weigeren van pakketverkeer op basis van poort- of switchbeleid. Om ervoor te zorgen dat deze extensies beleidsbeslissingen toepassen, moeten deze extensies het volgende kunnen doen:
Ontvang de benodigde informatie van de uitbreidbare switchinterface over de nieuwe of bijgewerkte configuratie en status van de uitbreidbare switch, de poorten en de netwerkadapterverbindingen.
Ontvang de benodigde informatie van de uitbreidbare switchinterface over de nieuwe of bijgewerkte eigenschappen voor een switch- of poortbeleid.
Geef OID-aanvragen door aan de uitbreidbare switchinterface om de huidige configuratie van de uitbreidbare switch, de poorten en de netwerkadapterverbindingen te verkrijgen.
De uitbreidbare switchinterface meldt onderliggende extensies over wijzigingen in de onderdeelconfiguratie en beleidsparameters door OID-setaanvragen voor de uitbreidbare switch uit te geven. Deze aanvragen worden uitgegeven door de protocolrand van de uitbreidbare switch om de onderliggende extensie op de hoogte te stellen van deze wijzigingen. Deze OID-aanvragen gaan door de uitbreidbare stuurprogrammastack naar de onderliggende minipoortrand van de uitbreidbare switch.
De minipoortrand van de uitbreidbare switch is verantwoordelijk voor het voltooien van de OID-aanvragen. Bij sommige uitbreidbare switch-OID-aanvragen kan een onderliggende extensie een OID-aanvraag laten mislukken om een melding te voorkomen. Wanneer de protocolrand van de uitbreidbare switch bijvoorbeeld de extensies op de hoogte stelt van een nieuwe poort die wordt gemaakt, geeft deze een OID-setaanvraag van OID_SWITCH_PORT_CREATE uit. Een onderliggende filter- of doorstuurextensie kan het maken van de poort vetoeren door de OID-aanvraag met STATUS_DATA_NOT_ACCEPTED te voltooien. Zie OID-aanvragen ontvangen over Hyper-V uitbreidbare switchconfiguratiewijzigingen voor meer informatie over deze procedure.
Notitie Als de extensie geen veto heeft voor een uitbreidbare switch-OID-aanvraag, moet deze de status controleren wanneer de aanvraag is voltooid. De extensie moet dit doen om te bepalen of de OID-aanvraag is vetoed door onderliggende extensies in het uitbreidbare switchbesturingselementpad of door de uitbreidbare switchinterface.
Merk op dat stack-herstartaanvragen met behulp van NdisFRestartFilter niet worden voltooid zolang een uitbreidbare switch-OID-aanvraag in behandeling is. Daarom moet een extensie die wacht op het opnieuw opstarten van een stack alle lopende OID-aanvragen voltooien.
De meeste uitbreidbare switch-OID-aanvragen kunnen alleen worden uitgegeven door de uitbreidbare switchinterface. Sommige uitbreidbare switch-OID-aanvragen kunnen echter worden uitgegeven door een extensie om informatie te verkrijgen over de configuratie van de uitbreidbare switch, de poorten en de netwerkadapterverbindingen. Voor meer informatie, zie het uitvoeren van queries op de Hyper-V Extensible Switch Configuration.
