Teamingprovider-uitbreidingen

De uitbreidbare switch externe netwerkadapter kan worden gebonden aan de virtuele minipoortrand van een MUX-tussenstuurprogramma (NDIS multiplexer). Het MUX-tussenstuurprogramma zelf kan worden gekoppeld aan een groep van één of meerdere fysieke netwerken op de host. Deze configuratie staat bekend als een uitbreidbaar switchteam. Zie Typen configuraties van fysieke netwerkadaptersvoor meer informatie over uitbreidbare switchteams.

In deze configuratie worden de uitbreidbare switchextensies blootgesteld aan elke netwerkadapter in het uitbreidbare switchteam. Hierdoor kan de doorstuurextensie in de uitbreidbare stuurprogrammastack de configuratie en het gebruik van afzonderlijke netwerkadapters in het team beheren. De extensie kan bijvoorbeeld ondersteuning bieden voor een LBFO-oplossing (load balancing failover) via het team door uitgaande pakketten door te sturen naar afzonderlijke adapters. Een dergelijke extensie wordt een teamaanbieder genoemd.

In de volgende afbeelding ziet u het gegevenspad voor pakketverkeer naar of van het onderliggende uitbreidbare switchteam dat is gebonden aan de externe netwerkadapter voor NDIS 6.40 (Windows Server 2012 R2) en hoger.

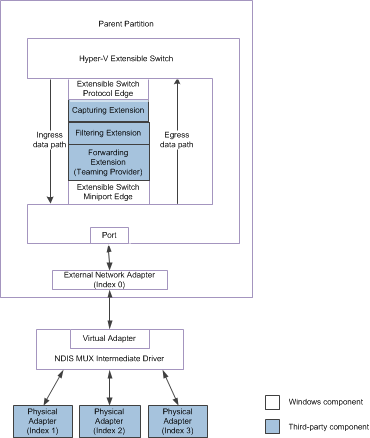

In de volgende afbeelding ziet u het gegevenspad voor pakketverkeer naar of van het onderliggende uitbreidbare switchteam dat is gebonden aan de externe netwerkadapter voor NDIS 6.30 (Windows Server 2012).

Teamproviders kunnen alles doen wat een doorstuuruitbreiding kan. Daarnaast kunnen teamproviders het volgende doen.

• Uitgaande pakketten doorsturen naar een afzonderlijke fysieke adapter in het uitbreidbare switchteam. Deze mogelijkheid is vooral handig voor LBFO-functionaliteit.

• Stuur standaard OID-aanvragen (NDIS Object Identifier) door naar een afzonderlijke fysieke adapter in het uitbreidbare switchteam. Deze mogelijkheid is vooral handig voor het configureren van de adapters in het team voor offloads van hardware.

  Het MUX-stuurprogramma kondigt bijvoorbeeld de algemene mogelijkheden van het hele uitbreidbare switchteam aan. De teamprovider kan echter OID-aanvragen uitgeven om query's uit te voeren op de afzonderlijke mogelijkheden van adapters binnen het team. Vervolgens kan de teamprovider OID-aanvragen uitgeven aan de externe netwerkadapter van de uitbreidbare switch om de mogelijkheden in te stellen die van toepassing zijn op het hele team.

• Persoonlijke OID-aanvragen doorsturen naar een afzonderlijke fysieke adapter in het uitbreidbare switchteam. Deze privé-OID-aanvragen worden gedefinieerd door de onafhankelijke hardwareleverancier (IHV) voor de fysieke netwerkadapters. Hierdoor kan een teamprovider die ook door de IHV is ontwikkeld, eigen kenmerken in- of uitschakelen op afzonderlijke fysieke adapters in het team.

• Wijzig NDIS-statusindicaties van het uitbreidbare switchteam. Deze mogelijkheid is vooral handig voor het beheren van het uitbreidbare switchteam voor hardware-offloads.

  Het MUX-stuurprogramma geeft bijvoorbeeld NDIS-statusindicaties uit met instellingen die gebruikelijk zijn voor het hele uitbreidbare switchteam. Als de statusindicatie was voor een hardware-offload die de koppelingsprovider heeft ingeschakeld voor een netwerkadapter in het uitbreidbare switchteam, kan de teamprovider eerst een OID-aanvraag indienen om een query uit te voeren op de huidige mogelijkheden op die adapter. Vervolgens kan de teamprovider de indicatiegegevens wijzigen om deze kenmerken in te stellen die mogelijk zijn gewijzigd op de adapter.

Teamproviders moeten de volgende richtlijnen volgen bij het beheren van een uitbreidbaar switchteam:

• De teamprovider moet de status behouden voor elke fysieke netwerkadapter waarvoor een uitbreidbare switchnetwerkverbinding tot stand is gebracht.

  Voor elke fysieke netwerkadapter die is gebonden aan de externe netwerkadapter, geeft de protocolrand van de uitbreidbare switch een afzonderlijke OID-setaanvraag van OID_SWITCH_NIC_CREATE. Deze OID-aanvraag informeert de extensie van de creatie van een netwerkverbinding op een onderliggende fysieke adapter.

• Wanneer de netwerkverbinding met de fysieke netwerkadapter wordt gemaakt, wordt er een niet-nulindexwaarde toegewezen die uniek is voor de poort waarmee de externe netwerkadapter is verbonden.

  De koppelingsprovider moet de indexwaarde van de netwerkadapter opgeven wanneer deze pakketten of OID-aanvragen doorstuurt naar een onderliggende fysieke netwerkadapter.

  Zie Netwerkadapterindexwaarden voor meer informatie.

• Als de koppelingsprovider pakketten doorstuurt naar een fysieke adapter, moet deze de niet-nul indexwaarde van de netwerkadapter van de fysieke adapterverbinding opgeven.

  Wanneer de provider pakketten ontvangt, kan deze de indexwaarde van de bronnetwerkadapter bepalen vanuit de out-of-band forwarding-context van het pakket in de NET_BUFFER_LIST structuur. Zie Hyper-V Extensible Switch Forwarding Contextvoor meer informatie over de doorstuurcontext.

  Zie Hyper-V Extensible Switch Data Pathvoor meer informatie.

• Als u OID-aanvragen wilt doorsturen naar een fysieke adapter, moet de koppelingsprovider de OID-aanvraag in een NDIS_SWITCH_NIC_OID_REQUEST structuur inkapselen. De provider moet het lid DestinationNicIndex instellen op de niet-nul netwerkadapterindexwaarde van de fysieke adapterverbinding. De provider geeft vervolgens een OID-setaanvraag van OID_SWITCH_NIC_REQUEST uit om de ingekapselde OID-aanvraag aan de fysieke doeladapter te leveren.

  Zie OID-aanvragen beheren voor fysieke netwerkadapters voor meer informatie.

• De teamprovider kan NDIS-statusindicaties uitgeven namens een onderliggende fysieke adapter. Hiervoor moet de provider de indicatie in een NDIS_SWITCH_NIC_STATUS_INDICATION structuur inkapselen. De provider moet het lid SourceNicIndex instellen op de indexwaarde van de niet-nulnetwerkadapter van de fysieke adapterverbinding. De provider geeft vervolgens een NDIS-statusindicatie van NDIS_STATUS_SWITCH_NIC_STATUS uit om de ingekapselde statusindicatie aan te bieden aan bovenliggende stuurprogramma's in de uitbreidbare stuurprogrammastack.

  Zie NDIS-statusindicaties van fysieke netwerkadapters beheren voor meer informatie.

Zie Doorstuuruitbreidingen voor meer informatie over doorstuuruitbreidingen.

Zie NDIS MUX Intermediate Driversvoor meer informatie over MUX-stuurprogramma's.
