Zarządzanie klastrem usługi Azure Stack Edge

Ten artykuł zawiera krótkie omówienie zadań zarządzania związanych z klastrowaniem na urządzeniu Azure Stack Edge. Niektóre z tych zadań obejmują sposób dodawania węzła, konfigurowania lub modyfikowania monitora klastra lub usuwania klastra. Klaster można zarządzać za pośrednictwem lokalnego interfejsu użytkownika urządzenia.

Cofanie przygotowania węzła

Wykonaj te kroki w węźle urządzenia, które próbowano przygotować. Jeśli zdecydujesz się nie kontynuować przygotowywania tego węzła do utworzenia klastra, możesz użyć opcji cofania przygotowywania węzła.

  1. W lokalnym interfejsie użytkownika przejdź do strony Wprowadzenie . W obszarze Przygotowywanie węzła do klastrowania wybierz pozycję Cofnij przygotowanie węzła.

    Screenshot of local web U I Get started page when Preparing a node for clustering with Undo node preparation is selected.

  2. Po wybraniu opcji Cofnij przygotowanie węzła wrócisz do kafelka Pobierz token uwierzytelniania i opcja Przygotuj węzeł będzie dostępna. Jeśli zdecydujesz się ponownie przygotować ten węzeł, musisz ponownie wybrać pozycję Przygotuj węzeł .

    Screenshot of local web U I Get started page when Preparing a node for clustering with Prepare node is selected in Get authentication token tile.

Wyświetlanie istniejących węzłów

  1. W lokalnym interfejsie użytkownika przejdź do strony Klaster .

  2. W obszarze Istniejące węzły można wyświetlić istniejące węzły dla klastra.

    Screenshot of local web U I Cluster page with the Modify option selected for Cluster witness on first node -1.

Wymiana węzła

Może być konieczne zastąpienie węzła, jeśli jeden z węzłów na urządzeniu nie działa lub nie jest w dobrej kondycji. Wykonaj te kroki w węźle, który próbujesz zamienić.

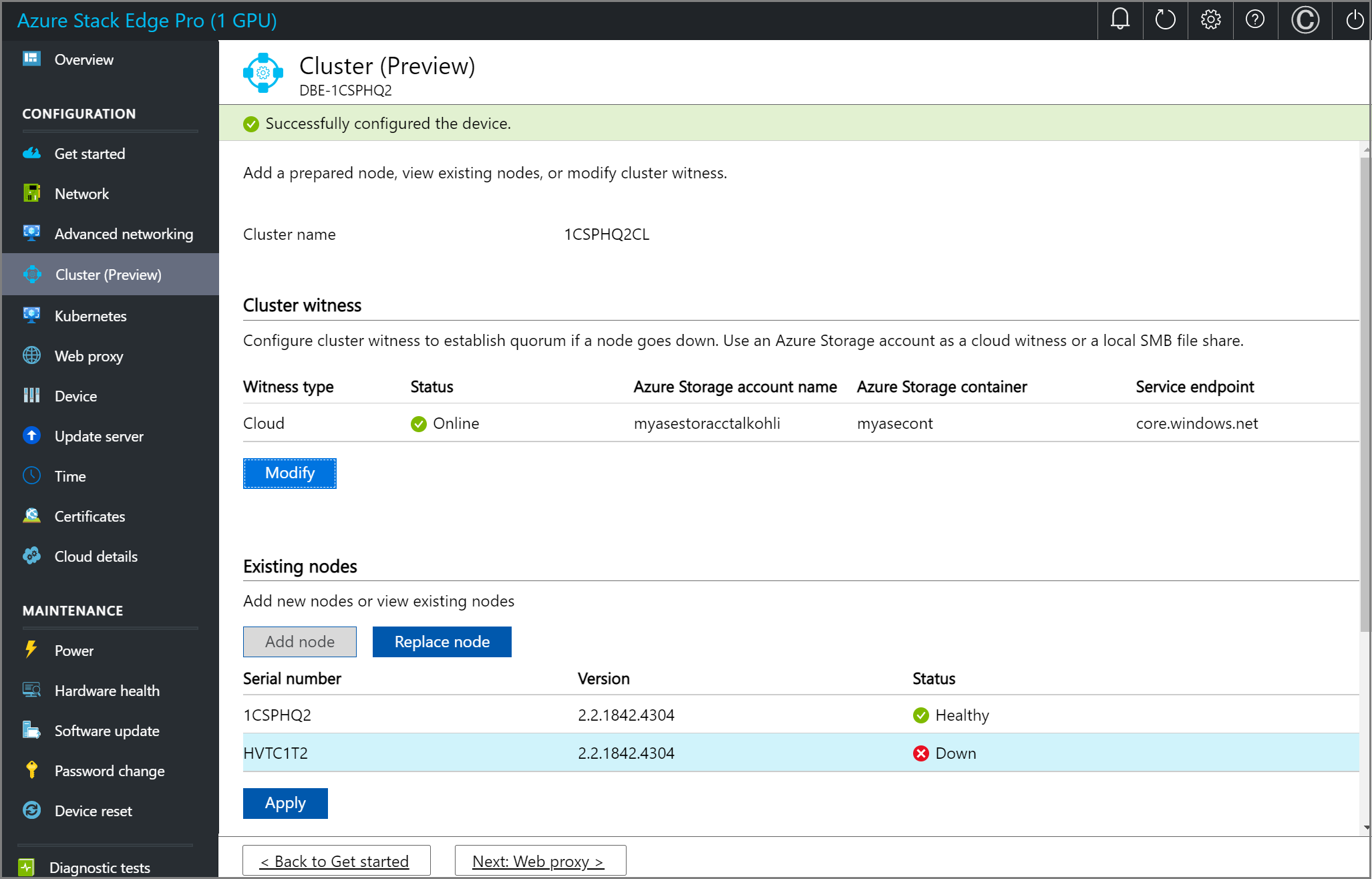

  1. W lokalnym interfejsie użytkownika przejdź do strony Klaster . W obszarze Istniejące węzły wyświetl stan węzłów. Należy zastąpić węzeł, który pokazuje stan Down (W dół).

    Screenshot of local web U I Cluster page with the Existing nodes option displaying a node status as Down.

  2. Wybierz pozycję Zamień węzeł i wprowadź następujące dane wejściowe.

    a. Wybierz węzeł do zastąpienia. Powinno to zostać automatycznie wybrane jako węzeł, który nie działa.

    b. Przygotuj inny węzeł. Skonfiguruj sieć w tym węźle w taki sam sposób, jak konfiguracja w pierwszym węźle. Pobierz numer seryjny węzła i token uwierzytelniania z nowego węzła przychodzącego.

    c. Podaj numer seryjny węzła dla przychodzącego węzła zastępczego.

    d. Podaj token węzła dla przychodzącego węzła zastępczego.

    e. Wybierz pozycję Weryfikuj i dodaj. Poświadczenia węzła przychodzącego są teraz weryfikowane.

    Screenshot of local web U I Cluster page with Apply selected on the Validate & add blade.

    f. Po pomyślnym zakończeniu walidacji wybierz pozycję Dodaj węzeł , aby ukończyć zamianę węzła. Dodanie węzła zastępczego do utworzenia klastra może potrwać kilka minut.

Konfigurowanie monitora klastra

Wykonaj następujące kroki, aby skonfigurować monitor klastra.

Konfigurowanie monitora w chmurze

Wykonaj te kroki w pierwszym węźle urządzenia.

  1. W lokalnym interfejsie użytkownika przejdź do strony Klaster . W obszarze Typ monitora klastra wybierz pozycję Modyfikuj.

    Screenshot of local web U I Cluster page with Modify option selected for Cluster witness on first node - 2.

  2. W bloku Modyfikowanie monitora klastra wprowadź następujące dane wejściowe.

    1. Wybierz typ monitora jako Chmura.
    2. Wprowadź nazwę konta usługi Azure Storage.
    3. Określ uwierzytelnianie konta magazynu z poziomu klucza dostępu lub tokenu SAS.
    4. Jeśli jako mechanizm uwierzytelniania wybrano opcję Klucz dostępu, wprowadź klucz dostępu konta magazynu, kontener usługi Azure Storage, w którym znajduje się monitor i punkt końcowy usługi.
    5. Wybierz Zastosuj.

    Screenshot of local web U I Cluster page with cloud witness type selected in the Modify cluster witness blade on first node.

Konfigurowanie monitora lokalnego

Wykonaj te kroki w pierwszym węźle urządzenia.

  1. W lokalnym interfejsie użytkownika przejdź do strony Klaster . W obszarze Typ monitora klastra wybierz pozycję Modyfikuj.

    Screenshot of local web U I Cluster page with Modify option selected for Cluster witness on first node - 3.

  2. W bloku Modyfikowanie monitora klastra wprowadź następujące dane wejściowe.

    1. Wybierz typ monitora jako Lokalny.
    2. Wprowadź ścieżkę udziału plików w formacie //server/fileshare .
    3. Wybierz Zastosuj.

    Screenshot of local web U I Cluster page with local witness type selected in the Modify cluster witness blade on first node.

Konfigurowanie wirtualnych adresów IP

W przypadku usług spójnych na platformie Azure i systemu plików NFS należy również zdefiniować wirtualny adres IP, który umożliwia łączenie się z urządzeniem klastrowanym w przeciwieństwie do określonego węzła. Wirtualny adres IP jest dostępnym adresem IP w sieci klastra, a każdy klient łączący się z siecią klastra na urządzeniu z dwoma węzłami powinien mieć dostęp do tego adresu IP.

W przypadku usług spójnych na platformie Azure

W przypadku usług spójnych na platformie Azure wykonaj następujące kroki, aby skonfigurować wirtualny adres IP.

  1. W lokalnym interfejsie użytkownika na stronie Klaster w sekcji Ustawienia wirtualnego adresu IP wybierz pozycję Usługi spójne na platformie Azure.

    Screenshot of local web U I Cluster page with Azure Consistent Services selected for Virtual I P Settings on first node.

  2. W bloku Ustawienia wirtualnego adresu IP wprowadź następujące dane.

    1. Z listy rozwijanej wybierz sieć usług spójnych na platformie Azure.
    2. Wybierz pozycję Ustawienia adresu IP z protokołu DHCP lub statycznego.
    3. Jeśli wybrano ustawienia adresu IP jako statyczne, wprowadź wirtualny adres IP. Powinien to być bezpłatny adres IP z poziomu określonej sieci usług spójnych na platformie Azure. W przypadku wybrania protokołu DHCP wirtualny adres IP zostanie automatycznie wybrany z wybranej sieci usług spójnych na platformie Azure.

  3. Wybierz Zastosuj.

    Screenshot of local web U I Cluster page with Virtual I P Settings blade configured for Azure consistent services on first node.

W przypadku sieciowego systemu plików

W przypadku klientów łączących się za pośrednictwem protokołu NFS z urządzeniem z dwoma węzłami wykonaj następujące kroki, aby skonfigurować wirtualny adres IP.

  1. W lokalnym interfejsie użytkownika na stronie Klaster w sekcji Ustawienia wirtualnego adresu IP wybierz pozycję System plików sieciowych.

    Screenshot of local web U I Cluster page with Network File System selected for Virtual I P Settings on first node.

  2. W bloku Ustawienia wirtualnego adresu IP wprowadź następujące dane.

    1. Z listy rozwijanej wybierz sieć NFS.
    2. Wybierz pozycję Ustawienia adresu IP z protokołu DHCP lub statycznego.
    3. Jeśli wybrano ustawienia adresu IP jako statyczne, wprowadź wirtualny adres IP. Powinien to być bezpłatny adres IP z określonej sieci NFS. W przypadku wybrania protokołu DHCP wirtualny adres IP zostanie automatycznie wybrany z wybranej sieci NFS.

  3. Wybierz Zastosuj.

    Screenshot of local web U I Cluster page with Virtual I P Settings blade configured for N F S on first node.

Uwaga

Wymagane są ustawienia wirtualnego adresu IP. Jeśli ten adres IP nie zostanie skonfigurowany, zostanie zablokowany podczas konfigurowania ustawień urządzenia w następnym kroku.

Usuwanie klastra

W tej wersji jedynym sposobem usunięcia lub zniszczenia klastra jest zresetowanie urządzenia.

Uwaga

Aby usunąć klaster, należy zresetować tylko jeden węzeł urządzenia. W tej wersji, jeśli resetowanie zostanie wyzwolone w jednym węźle w klastrze z dwoma węzłami, zostanie ono wyzwolone na obu węzłach w klastrze.

Wykonaj następujące kroki, aby zresetować urządzenie:

  1. W lokalnym internetowym interfejsie użytkownika pierwszego węzła urządzenia przejdź do pozycji Resetowanie urządzenia do konserwacji>.
  2. Wybierz pozycję Resetuj urządzenie.
  3. W oknie dialogowym Potwierdzanie resetowania wprowadź wartość Tak i wybierz pozycję Tak, aby kontynuować resetowanie urządzenia. Zresetowanie urządzenia spowoduje usunięcie wszystkich danych lokalnych na urządzeniu.

Proces resetowania potrwa około 35–40 minut.
