Wdrażanie i konfigurowanie usługi Azure Firewall przy użyciu programu Azure PowerShell

Kontrolowanie dostępu do sieciowego ruchu wychodzącego jest ważną częścią ogólnego planu zabezpieczeń sieci. Na przykład możesz ograniczyć dostęp do witryn internetowych. Możesz też ograniczyć wychodzące adresy IP i porty, do których można uzyskać dostęp.

Jednym ze sposobów kontrolowania dostępu do sieciowego ruchu wychodzącego z podsieci platformy Azure jest użycie usługi Azure Firewall. Za pomocą usługi Azure Firewall można skonfigurować:

• Reguły aplikacji, które definiują w pełni kwalifikowane nazwy domen (FQDN), do których można uzyskać dostęp z podsieci.
• Reguły sieci, które definiują adres źródłowy, protokół, port docelowy i adres docelowy.

Ruch sieciowy jest poddawany skonfigurowanym regułom zapory, gdy kierujesz go do zapory jako bramy domyślnej podsieci.

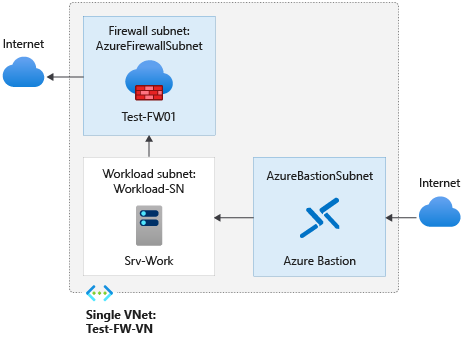

W tym artykule utworzysz uproszczoną pojedynczą sieć wirtualną z trzema podsieciami w celu łatwego wdrożenia. W przypadku wdrożeń produkcyjnych zalecany jest model hub-and-spoke, w którym zapora znajduje się we własnej sieci wirtualnej. Serwery obciążeń znajdują się w sparowanych sieciach wirtualnych w tym samym regionie, posiadających jedną lub więcej podsieci.

• AzureFirewallSubnet — w tej podsieci znajduje się zapora.
• Workload-SN — w tej podsieci znajduje się serwer obciążeń. Ruch sieciowy tej podsieci przechodzi przez zaporę.
• AzureBastionSubnet — podsieć używana dla usługi Azure Bastion, która służy do nawiązywania połączenia z serwerem obciążenia.

Aby uzyskać więcej informacji na temat usługi Azure Bastion, zobacz Co to jest usługa Azure Bastion?

W tym artykule dowiesz się, jak:

• Konfigurowanie testowego środowiska sieciowego
• Wdrażanie zapory
• Tworzenie trasy domyślnej
• Konfigurowanie reguły aplikacji w celu zezwolenia na dostęp do www.google.com
• Konfigurowanie reguły sieci w celu umożliwienia dostępu do zewnętrznych serwerów DNS
• Testowanie zapory

Jeśli wolisz, możesz wykonać tę procedurę przy użyciu witryny Azure Portal.

Jeśli nie masz subskrypcji Azure, przed rozpoczęciem utwórz darmowe konto.

Prerequisites

Ta procedura wymaga lokalnego uruchomienia programu PowerShell. Musisz mieć zainstalowany moduł Azure PowerShell. Uruchom Get-Module -ListAvailable Az, aby znaleźć wersję. Jeśli konieczne będzie uaktualnienie, zobacz Instalowanie modułu Azure PowerShell. Po zweryfikowaniu wersji programu PowerShell uruchom polecenie Connect-AzAccount, aby utworzyć połączenie z platformą Azure.

Konfigurowanie sieci

Najpierw utwórz grupę zasobów zawierającą zasoby wymagane do wdrożenia zapory. Następnie utwórz sieć wirtualną, podsieci i serwery testowe.

Tworzenie grupy zasobów

Grupa zasobów zawiera wszystkie zasoby dla wdrożenia.

New-AzResourceGroup -Name Test-FW-RG -Location "East US"

Tworzenie sieci wirtualnej i hosta usługi Azure Bastion

Ta sieć wirtualna ma trzy podsieci:

$Bastionsub = New-AzVirtualNetworkSubnetConfig -Name AzureBastionSubnet -AddressPrefix 10.0.0.0/27
$FWsub = New-AzVirtualNetworkSubnetConfig -Name AzureFirewallSubnet -AddressPrefix 10.0.1.0/26
$Worksub = New-AzVirtualNetworkSubnetConfig -Name Workload-SN -AddressPrefix 10.0.2.0/24

Teraz utwórz sieć wirtualną:

$testVnet = New-AzVirtualNetwork -Name Test-FW-VN -ResourceGroupName Test-FW-RG `
-Location "East US" -AddressPrefix 10.0.0.0/16 -Subnet $Bastionsub, $FWsub, $Worksub

Tworzenie publicznego adresu IP dla hosta usługi Azure Bastion

$publicip = New-AzPublicIpAddress -ResourceGroupName Test-FW-RG -Location "East US" `
   -Name Bastion-pip -AllocationMethod static -Sku standard

Tworzenie hosta usługi Azure Bastion

New-AzBastion -ResourceGroupName Test-FW-RG -Name Bastion-01 -PublicIpAddress $publicip -VirtualNetwork $testVnet

Tworzenie maszyny wirtualnej

Teraz utwórz maszynę wirtualną przeznaczoną do obsługi obciążeń i umieść ją w odpowiedniej podsieci. Po wyświetleniu monitu wpisz nazwę użytkownika i hasło dla maszyny wirtualnej.

Utwórz maszynę wirtualną do obciążeń. Po wyświetleniu monitu wpisz nazwę użytkownika i hasło dla maszyny wirtualnej.

#Create the NIC
$wsn = Get-AzVirtualNetworkSubnetConfig -Name  Workload-SN -VirtualNetwork $testvnet
$NIC01 = New-AzNetworkInterface -Name Srv-Work -ResourceGroupName Test-FW-RG -Location "East us" -Subnet $wsn

#Define the virtual machine
$SecurePassword = ConvertTo-SecureString "<choose a password>" -AsPlainText -Force
$Credential = New-Object System.Management.Automation.PSCredential ("<choose a user name>", $SecurePassword);
$VirtualMachine = New-AzVMConfig -VMName Srv-Work -VMSize "Standard_DS2"
$VirtualMachine = Set-AzVMOperatingSystem -VM $VirtualMachine -Windows -ComputerName Srv-Work -ProvisionVMAgent -EnableAutoUpdate -Credential $Credential
$VirtualMachine = Add-AzVMNetworkInterface -VM $VirtualMachine -Id $NIC01.Id
$VirtualMachine = Set-AzVMSourceImage -VM $VirtualMachine -PublisherName 'MicrosoftWindowsServer' -Offer 'WindowsServer' -Skus '2019-Datacenter' -Version latest

#Create the virtual machine
New-AzVM -ResourceGroupName Test-FW-RG -Location "East US" -VM $VirtualMachine -Verbose

Wdrażanie zapory

Teraz wdróż zaporę w sieci wirtualnej.

# Get a Public IP for the firewall
$FWpip = New-AzPublicIpAddress -Name "fw-pip" -ResourceGroupName Test-FW-RG `
  -Location "East US" -AllocationMethod Static -Sku Standard
# Create the firewall
$Azfw = New-AzFirewall -Name Test-FW01 -ResourceGroupName Test-FW-RG -Location "East US" -VirtualNetwork $testVnet -PublicIpAddress $FWpip

#Save the firewall private IP address for future use

$AzfwPrivateIP = $Azfw.IpConfigurations.privateipaddress
$AzfwPrivateIP

Zanotuj prywatny adres IP. Użyjesz jej później podczas tworzenia trasy domyślnej.

Tworzenie trasy domyślnej

Utwórz tabelę, z wyłączoną propagacją tras BGP

$routeTableDG = New-AzRouteTable `
  -Name Firewall-rt-table `
  -ResourceGroupName Test-FW-RG `
  -location "East US" `
  -DisableBgpRoutePropagation

#Create a route
 Add-AzRouteConfig `
  -Name "DG-Route" `
  -RouteTable $routeTableDG `
  -AddressPrefix 0.0.0.0/0 `
  -NextHopType "VirtualAppliance" `
  -NextHopIpAddress $AzfwPrivateIP `
 | Set-AzRouteTable

#Associate the route table to the subnet

Set-AzVirtualNetworkSubnetConfig `
  -VirtualNetwork $testVnet `
  -Name Workload-SN `
  -AddressPrefix 10.0.2.0/24 `
  -RouteTable $routeTableDG | Set-AzVirtualNetwork

Konfigurowanie reguły aplikacji

Reguła aplikacji zezwala na dostęp wychodzący do www.google.com.

$AppRule1 = New-AzFirewallApplicationRule -Name Allow-Google -SourceAddress 10.0.2.0/24 `
  -Protocol http, https -TargetFqdn www.google.com

$AppRuleCollection = New-AzFirewallApplicationRuleCollection -Name App-Coll01 `
  -Priority 200 -ActionType Allow -Rule $AppRule1

$Azfw.ApplicationRuleCollections.Add($AppRuleCollection)

Set-AzFirewall -AzureFirewall $Azfw

Usługa Azure Firewall zawiera wbudowany zbiór reguł dla infrastrukturalnych FQDN, które są domyślnie dozwolone. Te nazwy FQDN są specyficzne dla platformy i nie można ich używać do innych celów. Aby uzyskać więcej informacji, zobacz Infrastruktura FQDN.

Konfigurowanie reguły sieci

Reguła sieci zezwala na dostęp wychodzący do dwóch adresów IP na porcie 53 (DNS).

$NetRule1 = New-AzFirewallNetworkRule -Name "Allow-DNS" -Protocol UDP -SourceAddress 10.0.2.0/24 `
   -DestinationAddress 209.244.0.3,209.244.0.4 -DestinationPort 53

$NetRuleCollection = New-AzFirewallNetworkRuleCollection -Name RCNet01 -Priority 200 `
   -Rule $NetRule1 -ActionType "Allow"

$Azfw.NetworkRuleCollections.Add($NetRuleCollection)

Set-AzFirewall -AzureFirewall $Azfw

Zmienianie podstawowego i pomocniczego adresu DNS dla interfejsu sieciowego Srv-Work

Na potrzeby testowania w tej procedurze skonfiguruj podstawowe i pomocnicze adresy DNS serwera. Nie jest to ogólne wymaganie usługi Azure Firewall.

$NIC01.DnsSettings.DnsServers.Add("209.244.0.3")
$NIC01.DnsSettings.DnsServers.Add("209.244.0.4")
$NIC01 | Set-AzNetworkInterface

Testowanie zapory

Teraz przetestuj zaporę, aby potwierdzić, że działa zgodnie z oczekiwaniami.

1. Połącz się z maszyną wirtualną Srv-Work przy użyciu usługi Bastion i zaloguj się.



2. W programie Srv-Work otwórz okno programu PowerShell i uruchom następujące polecenia:

   nslookup www.google.com
   nslookup www.microsoft.com


   Oba polecenia powinny zwracać odpowiedzi, pokazując, że zapytania DNS przechodzą przez zaporę.

3. Uruchom następujące polecenia:

   Invoke-WebRequest -Uri https://www.google.com
   Invoke-WebRequest -Uri https://www.google.com

   Invoke-WebRequest -Uri https://www.microsoft.com
   Invoke-WebRequest -Uri https://www.microsoft.com


   Żądania powinny zakończyć się powodzeniem www.google.com , a żądania powinny zakończyć się niepowodzeniem www.microsoft.com . Pokazuje to, że reguły zapory działają zgodnie z oczekiwaniami.

Teraz sprawdziliśmy, czy reguły zapory działają:

• Możesz rozpoznać nazwy DNS przy użyciu skonfigurowanego zewnętrznego serwera DNS.
• Możesz przejść do jednej dozwolonej nazwy FQDN, ale nie do żadnej innej.

Uprzątnij zasoby

Możesz zachować zasoby zapory na potrzeby następnego samouczka lub jeśli nie są już potrzebne, usuń grupę zasobów Test-FW-RG , aby usunąć wszystkie zasoby związane z zaporą:

Remove-AzResourceGroup -Name Test-FW-RG
