Ważne
Ta strona zawiera instrukcje dotyczące zarządzania składnikami operacji usługi Azure IoT przy użyciu manifestów wdrażania platformy Kubernetes, które są w wersji zapoznawczej. Ta funkcja jest udostępniana z kilkoma ograniczeniami i nie powinna być używana w przypadku obciążeń produkcyjnych.
Zobacz dodatkowe warunki użytkowania dla wersji zapoznawczych platformy Microsoft Azure, aby zapoznać się z postanowieniami prawnymi dotyczącymi funkcji platformy Azure, które są w wersji beta, wersji zapoznawczej lub w inny sposób nie zostały jeszcze wydane w wersji ogólnodostępnej.
Wykresy przepływu danych operacji usługi Azure IoT obsługują moduły WebAssembly (WASM) na potrzeby niestandardowego przetwarzania danych na urządzeniach brzegowych. Możesz wdrożyć niestandardową logikę biznesową i przekształcenia danych w ramach potoków przepływu danych.
Wskazówka
Chcesz uruchomić sztuczną inteligencję wewnątrz pasma? Zobacz Uruchamianie wnioskowania ONNX w wykresach przepływu danych WebAssembly, aby spakować i wykonywać małe modele ONNX wewnątrz operatorów WASM.
Ważne
Wykresy przepływu danych obsługują obecnie tylko punkty końcowe MQTT, Kafka i OpenTelemetry. Inne typy punktów końcowych, takie jak Data Lake, Microsoft Fabric OneLake, Azure Data Explorer i Local Storage, nie są obsługiwane. Aby uzyskać więcej informacji, zobacz Znane problemy.
Wymagania wstępne
- Wdróż instancję operacyjną Azure IoT w klastrze Kubernetes z włączoną obsługą Arc. Aby uzyskać więcej informacji, zobacz Wdrażanie operacji usługi Azure IoT.
- Skonfiguruj rejestr kontenerów i dodaj przykładowe definicje grafu i moduły WASM, postępując zgodnie ze wskazówkami w temacie Wdrażanie modułów WebAssembly (WASM) i definicji grafu.
Przegląd
Moduły WebAssembly (WASM) w wykresach przepływu danych operacji usługi Azure IoT umożliwiają przetwarzanie danych na brzegu z wysoką wydajnością i zabezpieczeniami. Program WASM działa w środowisku w trybie piaskownicy i obsługuje język Rust i Python.
Jak działają wykresy przepływu danych WASM
Implementacja przepływu danych WASM jest zgodna z tym przepływem pracy:
- Opracowywanie modułów WASM: pisanie niestandardowej logiki przetwarzania w obsługiwanym języku i kompilowanie jej do formatu modelu składników zestawu WebAssembly. Aby dowiedzieć się więcej, zobacz:
- Tworzenie definicji grafu: definiowanie sposobu, w jaki dane przechodzą przez moduły przy użyciu plików konfiguracji YAML. Aby dowiedzieć się więcej, zobacz Konfigurowanie definicji grafu zestawu WebAssembly.
- Przechowywanie artefaktów w rejestrze: wypychanie skompilowanych modułów WASM i definicji grafów do rejestru kontenerów przy użyciu narzędzi zgodnych z protokołem OCI, takich jak ORAS. Aby dowiedzieć się więcej, zobacz Deploy WebAssembly (WASM) modules and graph definitions (Wdrażanie modułów WebAssembly (WASM) i definicji grafu.
- Konfigurowanie punktów końcowych rejestru: skonfiguruj szczegóły uwierzytelniania i połączenia, aby operacje usługi Azure IoT mogły uzyskiwać dostęp do rejestru kontenerów. Aby dowiedzieć się więcej, zobacz Konfigurowanie punktów końcowych rejestru.
- Tworzenie grafu przepływu danych: użyj internetowego interfejsu użytkownika środowiska operacji lub plików Bicep, aby zdefiniować przepływ danych korzystający z definicji grafu.
- Wdrażanie i wykonywanie: Operacje usługi Azure IoT ściąga definicje grafu i moduły WASM z rejestru kontenerów i uruchamia je.
W poniższych przykładach pokazano, jak skonfigurować wykresy przepływu danych WASM dla typowych scenariuszy. W przykładach są używane wartości zakodowane na stałe i uproszczone konfiguracje, dzięki czemu można szybko rozpocząć pracę.
Przykład 1. Podstawowe wdrożenie z jednym modułem WASM
W tym przykładzie dane temperatury są konwertowane z fahrenheita na stopnie Celsjusza przy użyciu modułu WASM.
Kod źródłowy modułu temperature jest dostępny w usłudze GitHub. Jeśli wykonano przykładowe kroki opisane w artykule Wdrażanie modułów WebAssembly (WASM) i definicji grafu, graph-simple:1.0.0 definicja grafu i wstępnie skompilowany temperature:1.0.0 moduł znajdują się już w rejestrze kontenerów.
Jak to działa
Definicja grafu tworzy prosty, trzyetapowy potok:
- Źródło: Odbiera dane temperatury z MQTT
- Mapa: przetwarza dane za pomocą modułu WASM temperatury
- Ujście: wysyła przekonwertowane dane z powrotem do MQTT
Aby dowiedzieć się więcej o sposobie działania prostej definicji grafu i jej strukturze, zobacz Przykład 1: Prosta definicja grafu.
Format danych wejściowych:
{"temperature": {"value": 100.0, "unit": "F"}}
Format danych wyjściowych:
{"temperature": {"value": 37.8, "unit": "C"}}
Poniższa konfiguracja tworzy graf przepływu danych, który używa tego potoku konwersji temperatury. Wykres przepływu danych odwołuje się do graph-simple:1.0.0 definicji grafu YAML i ściąga moduł temperatury z rejestru kontenerów.
Konfigurowanie grafu przepływu danych
Ta konfiguracja definiuje trzy węzły, które implementują przepływ pracy konwersji temperatury: węzeł źródłowy, który subskrybuje przychodzące dane temperatury, węzeł przetwarzania grafu z uruchomionym modułem WASM i węzeł docelowy, który publikuje przekonwertowane wyniki.
Zasób grafu przepływu danych opakowuje artefakt definiujący graf i łączy swoje abstrakcyjne operacje źródła/odbiornika z specyficznymi punktami końcowymi.
- Operacja definicji
sourcegrafu łączy się z węzłem źródłowym przepływu danych (temat MQTT) - Operacja definicji
sinkgrafu łączy się z węzłem docelowym przepływu danych (temat MQTT) - Operacje przetwarzania definicji grafu są uruchamiane w węźle przetwarzania grafu
Ta separacja umożliwia wdrożenie tej samej definicji grafu z różnymi punktami końcowymi w różnych środowiskach przy zachowaniu logiki przetwarzania bez zmian.
- Środowisko operacji
- Biceps
- Kubernetes
Aby utworzyć wykres przepływu danych w środowisku operacji, przejdź do karty Przepływ danych .

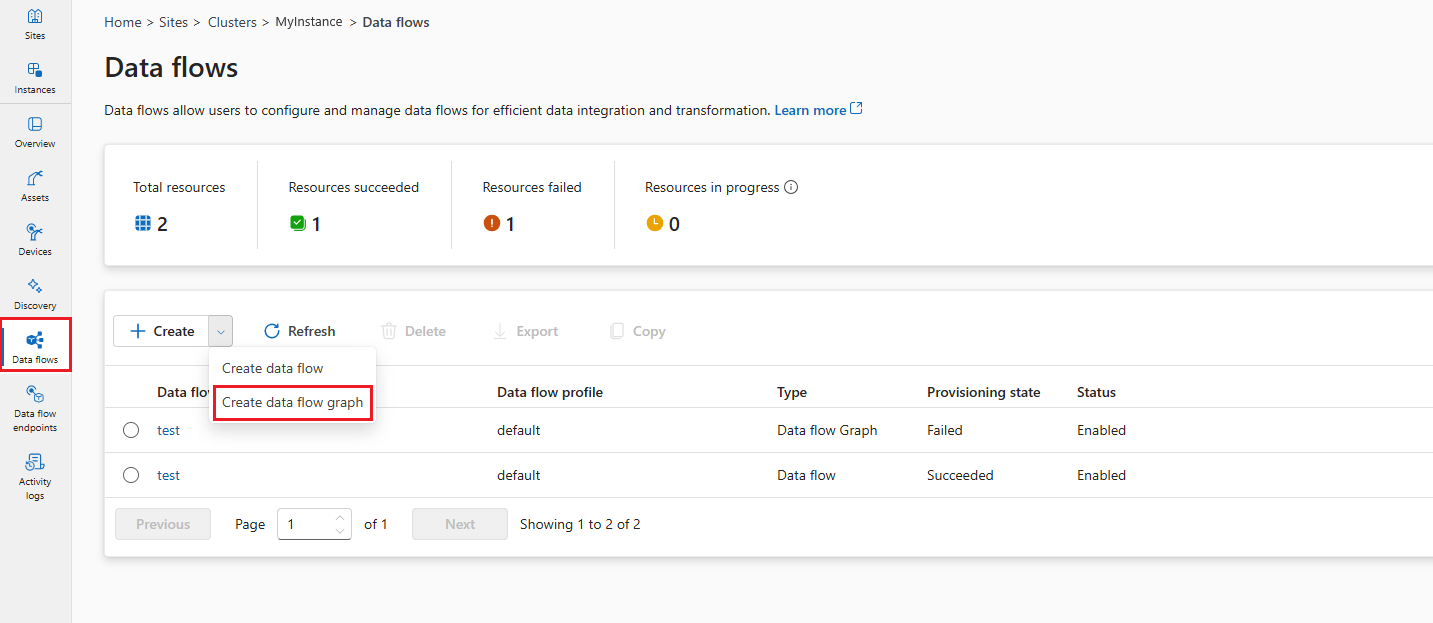

Wybierz menu rozwijane obok pozycji + Utwórz i wybierz pozycję Utwórz wykres przepływu danych
Wybierz nazwę zastępczą new-data-flow , aby ustawić właściwości przepływu danych. Wprowadź nazwę grafu przepływu danych i wybierz profil przepływu danych do użycia.
Na diagramie przepływu danych wybierz pozycję Źródło , aby skonfigurować węzeł źródłowy. W obszarze Szczegóły źródła wybierz pozycję Punktkońcowy zasobu lub przepływu danych.
W przypadku wybrania pozycji Zasób wybierz zasób do ściągnięcia danych, a następnie kliknij przycisk Zastosuj.
Jeśli wybierzesz pozycję Punkt końcowy przepływu danych, wprowadź następujące szczegóły i kliknij przycisk Zastosuj.
Setting Description Punkt końcowy przepływu danych Wybierz wartość domyślną , aby użyć domyślnego punktu końcowego brokera komunikatów MQTT. Temat Filtr tematu do subskrybowania wiadomości przychodzących. Użyj Temat(y)>Dodaj wiersz, aby dodać wiele tematów. Schemat komunikatu Schemat używany do deserializacji przychodzących komunikatów.
Na diagramie przepływu danych wybierz pozycję Dodaj przekształcenie grafu (opcjonalnie), aby dodać węzeł przetwarzania grafu. W okienku Wybór grafu wybierz pozycję graph-simple:1 i kliknij przycisk Zastosuj.
Niektóre ustawienia operatora grafu można skonfigurować, wybierając węzeł grafu na diagramie. Możesz na przykład wybrać operator module-temperature/map i wprowadzić wartość
key2example-value-2. Kliknij przycisk Zastosuj, aby zapisać zmiany.Na diagramie przepływu danych wybierz pozycję Miejsce docelowe , aby skonfigurować węzeł docelowy.
Wybierz pozycję Zapisz pod nazwą grafu przepływu danych, aby zapisać wykres przepływu danych.
Testowanie przepływu danych
Aby przetestować przepływ danych, wyślij komunikaty MQTT z klastra. Najpierw wdróż zasobnik klienta MQTT, postępując zgodnie z instrukcjami w temacie Testowanie łączności z brokerem MQTT przy użyciu klientów MQTT. Klient MQTT udostępnia tokeny uwierzytelniania i certyfikaty do nawiązywania połączenia z brokerem. Aby wdrożyć klienta MQTT, uruchom następujące polecenie:
kubectl apply -f https://raw.githubusercontent.com/Azure-Samples/explore-iot-operations/main/samples/quickstarts/mqtt-client.yaml
Wysyłanie komunikatów o temperaturze
W pierwszej sesji terminalu utwórz i uruchom skrypt w celu wysyłania danych temperatury w fahrenheit:
# Connect to the MQTT client pod
kubectl exec --stdin --tty mqtt-client -n azure-iot-operations -- sh -c '
# Create and run temperature.sh from within the MQTT client pod
while true; do
# Generate a random temperature value between 0 and 6000 Fahrenheit
random_value=$(shuf -i 0-6000 -n 1)
payload="{\"temperature\":{\"value\":$random_value,\"unit\":\"F\"}}"
echo "Publishing temperature: $payload"
# Publish to the input topic
mosquitto_pub -h aio-broker -p 18883 \
-m "$payload" \
-t "sensor/temperature/raw" \
-d \
--cafile /var/run/certs/ca.crt \
-D PUBLISH user-property __ts $(date +%s)000:0:df \
-D CONNECT authentication-method 'K8S-SAT' \
-D CONNECT authentication-data $(cat /var/run/secrets/tokens/broker-sat)
sleep 1
done'
Uwaga / Notatka
Właściwość __ts użytkownika MQTT służy do dodawania znacznika czasu do komunikatów w celu zapewnienia terminowego przetwarzania komunikatów przy użyciu hybrydowego zegara logicznego (HLC). Znacznik czasu pomaga przepływowi danych zdecydować, czy zaakceptować lub usunąć komunikat. Format właściwości to <timestamp>:<counter>:<nodeid>. Dzięki temu przetwarzanie przepływu danych jest dokładniejsze, ale nie jest obowiązkowe.
Skrypt publikuje dane losowej temperatury w sensor/temperature/raw temacie co sekundę. Powinien wyglądać następująco:
Publishing temperature: {"temperature":{"value":1234,"unit":"F"}}
Publishing temperature: {"temperature":{"value":5678,"unit":"F"}}
Pozostaw skrypt uruchomiony, aby kontynuować publikowanie danych dotyczących temperatury.
Subskrybowanie przetworzonych komunikatów
W drugiej sesji terminalu (również podłączonej do zasobnika klienta MQTT) zasubskrybuj temat wyjściowy, aby wyświetlić przekonwertowane wartości temperatury:
# Connect to the MQTT client pod
kubectl exec --stdin --tty mqtt-client -n azure-iot-operations -- sh -c '
mosquitto_sub -h aio-broker -p 18883 -t "sensor/temperature/processed" --cafile /var/run/certs/ca.crt \
-D CONNECT authentication-method "K8S-SAT" \
-D CONNECT authentication-data "$(cat /var/run/secrets/tokens/broker-sat)"'
Zobaczysz dane dotyczące temperatury przekonwertowane z fahrenheita na stopnie Celsjusza przez moduł WASM.
{"temperature":{"value":1292.2222222222222,"count":0,"max":0.0,"min":0.0,"average":0.0,"last":0.0,"unit":"C","overtemp":false}}
{"temperature":{"value":203.33333333333334,"count":0,"max":0.0,"min":0.0,"average":0.0,"last":0.0,"unit":"C","overtemp":false}}
Przykład 2. Wdrażanie złożonego grafu
W tym przykładzie przedstawiono zaawansowany przepływ pracy przetwarzania danych, który obsługuje wiele typów danych, takich jak temperatura, wilgotność i dane obrazu. Złożona definicja grafu organizuje wiele modułów WASM w celu przeprowadzania zaawansowanej analizy i wykrywania obiektów.
Jak to działa
Złożony graf przetwarza trzy strumienie danych i łączy je w wzbogaconą analizę czujników:
- Przetwarzanie temperatury: konwertuje fahrenheita na stopnie Celsjusza, filtruje nieprawidłowe odczyty i oblicza statystyki
- Przetwarzanie wilgotności: Gromadzi pomiary wilgotności w odstępach czasu
- Przetwarzanie obrazów: wykonuje wykrywanie obiektów na migawkach aparatu i formatuje wyniki
Aby dowiedzieć się więcej o sposobie działania złożonej definicji grafu, jej strukturze i przepływie danych przez wiele etapów przetwarzania, zobacz Przykład 2: złożona definicja grafu.
Wykres używa wyspecjalizowanych modułów z kolekcji operatorów Rust.
Konfigurowanie złożonego grafu przepływu danych
Ta konfiguracja implementuje przepływ pracy przetwarzania wielu czujników przy użyciu graph-complex:1.0.0 definicji grafu YAML. Zwróć uwagę, że wdrożenie grafu przepływu danych jest podobne do przykładu Przykład 1 — oba używają tego samego wzorca z trzema węzłami (źródła, procesora grafu, miejsca docelowego), mimo że logika przetwarzania jest inna.
To podobieństwo występuje, ponieważ zasób grafu przepływu danych działa jako środowisko hosta, które ładuje i wykonuje definicje grafu. Rzeczywista logika przetwarzania znajduje się w definicji grafu (graph-simple:1.0.0 lub graph-complex:1.0.0), która zawiera specyfikację YAML operacji i połączeń między modułami WASM. Zasób grafu przepływu danych udostępnia infrastrukturę środowiska uruchomieniowego do ściągania definicji grafu, tworzenia wystąpień modułów i kierowania danych za pośrednictwem zdefiniowanego przepływu pracy.
- Środowisko operacji
- Biceps
- Kubernetes
Aby utworzyć wykres przepływu danych w środowisku operacji, przejdź do karty Przepływ danych .
Wybierz menu rozwijane obok pozycji + Utwórz i wybierz pozycję Utwórz wykres przepływu danych
Wybierz nazwę zastępczą new-data-flow , aby ustawić właściwości przepływu danych. Wprowadź nazwę grafu przepływu danych i wybierz profil przepływu danych do użycia.
Na diagramie przepływu danych wybierz pozycję Źródło , aby skonfigurować węzeł źródłowy. W obszarze Szczegóły źródła wybierz pozycję Punktkońcowy zasobu lub przepływu danych.
W przypadku wybrania pozycji Zasób wybierz zasób do ściągnięcia danych, a następnie kliknij przycisk Zastosuj.
Jeśli wybierzesz pozycję Punkt końcowy przepływu danych, wprowadź następujące szczegóły i kliknij przycisk Zastosuj.
Setting Description Punkt końcowy przepływu danych Wybierz wartość domyślną , aby użyć domyślnego punktu końcowego brokera komunikatów MQTT. Temat Filtr tematu do subskrybowania wiadomości przychodzących. Użyj Temat(y)>Dodaj wiersz, aby dodać wiele tematów. Schemat komunikatu Schemat używany do deserializacji przychodzących komunikatów.

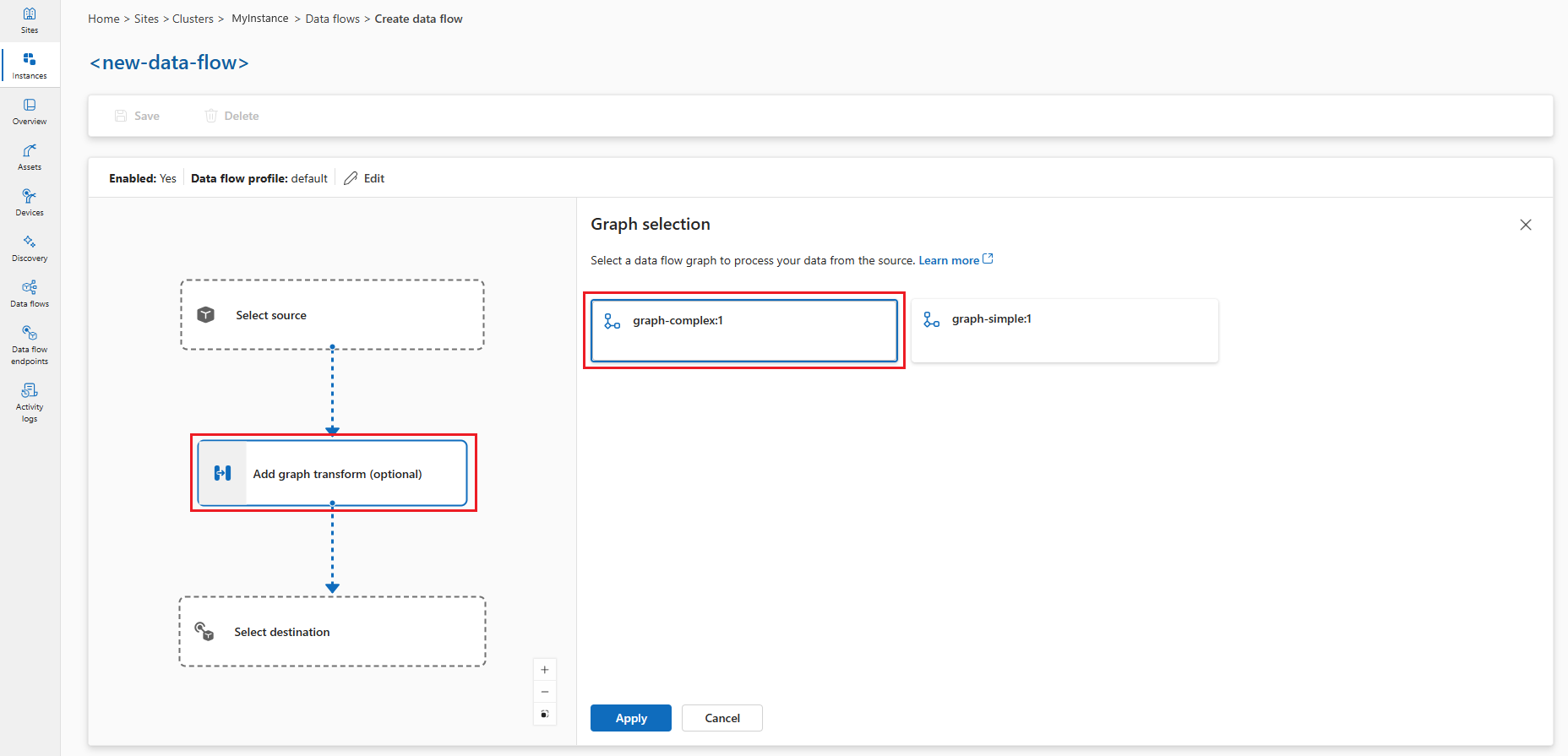

Na diagramie przepływu danych wybierz pozycję Dodaj przekształcenie grafu (opcjonalnie), aby dodać węzeł przetwarzania grafu. W okienku Wyboru grafu wybierz pozycję graf-złożony:1 i kliknij przycisk Zastosuj.
Niektóre ustawienia operatora grafu można skonfigurować, wybierając węzeł grafu na diagramie.
Operator Description migawka modułu/gałąź Konfiguruje moduł snapshotdo wykrywania obiektów na obrazach. Klucz konfiguracjisnapshot_topicmożna ustawić, aby określić temat wejściowy dla danych obrazu.temperatura modułu/mapa key2Przekształca wartości temperatury w inną skalę.Kliknij przycisk Zastosuj, aby zapisać zmiany.
Na diagramie przepływu danych wybierz pozycję Miejsce docelowe , aby skonfigurować węzeł docelowy.
Wybierz pozycję Zapisz pod nazwą grafu przepływu danych, aby zapisać wykres przepływu danych.
Testowanie złożonego przepływu danych
Zanim zobaczysz jakiekolwiek dane wyjściowe, skonfiguruj dane źródłowe.
Przekazywanie plików obrazów RAW do zasobnika mqtt-client
Pliki obrazów są przeznaczone dla modułu snapshot do wykrywania obiektów na obrazach. Znajdują się one w folderze images w usłudze GitHub.
Najpierw sklonuj repozytorium, aby uzyskać dostęp do plików obrazów:
git clone https://github.com/Azure-Samples/explore-iot-operations.git
cd explore-iot-operations
Aby przekazać pliki obrazów RAW z ./samples/wasm/images folderu do mqtt-client zasobnika, możesz użyć następującego polecenia:
kubectl cp ./samples/wasm/images azure-iot-operations/mqtt-client:/tmp
Sprawdź, czy pliki są przekazywane:
kubectl exec -it mqtt-client -n azure-iot-operations -- ls /tmp/images
Powinna zostać wyświetlona lista plików w folderze /tmp/images .
beaker.raw laptop.raw sunny2.raw
binoculars.raw lawnmower.raw sunny4.raw
broom.raw milkcan.raw thimble.raw
camera.raw photocopier.raw tripod.raw
computer_mouse.raw radiator.raw typewriter.raw
daisy3.raw screwdriver.raw vacuum_cleaner.raw
digital_clock.raw sewing_machine.raw
hammer.raw sliding_door.raw
Publikowanie symulowanej temperatury, danych wilgotności i wysyłanie obrazów
Możesz połączyć polecenia służące do publikowania danych dotyczących temperatury, wilgotności i wysyłania obrazów do jednego skryptu. Użyj następującego polecenia:
# Connect to the MQTT client pod and run the script
kubectl exec --stdin --tty mqtt-client -n azure-iot-operations -- sh -c '
while true; do
# Generate a random temperature value between 0 and 6000
temp_value=$(shuf -i 0-6000 -n 1)
temp_payload="{\"temperature\":{\"value\":$temp_value,\"unit\":\"F\"}}"
echo "Publishing temperature: $temp_payload"
mosquitto_pub -h aio-broker -p 18883 \
-m "$temp_payload" \
-t "sensor/temperature/raw" \
--cafile /var/run/certs/ca.crt \
-D CONNECT authentication-method "K8S-SAT" \
-D CONNECT authentication-data "$(cat /var/run/secrets/tokens/broker-sat)" \
-D PUBLISH user-property __ts $(date +%s)000:0:df
# Generate a random humidity value between 30 and 90
humidity_value=$(shuf -i 30-90 -n 1)
humidity_payload="{\"humidity\":{\"value\":$humidity_value}}"
echo "Publishing humidity: $humidity_payload"
mosquitto_pub -h aio-broker -p 18883 \
-m "$humidity_payload" \
-t "sensor/humidity/raw" \
--cafile /var/run/certs/ca.crt \
-D CONNECT authentication-method "K8S-SAT" \
-D CONNECT authentication-data "$(cat /var/run/secrets/tokens/broker-sat)" \
-D PUBLISH user-property __ts $(date +%s)000:0:df
# Send an image every 2 seconds
if [ $(( $(date +%s) % 2 )) -eq 0 ]; then
file=$(ls /tmp/images/*.raw | shuf -n 1)
echo "Sending file: $file"
mosquitto_pub -h aio-broker -p 18883 \
-f $file \
-t "sensor/images/raw" \
--cafile /var/run/certs/ca.crt \
-D CONNECT authentication-method "K8S-SAT" \
-D CONNECT authentication-data "$(cat /var/run/secrets/tokens/broker-sat)" \
-D PUBLISH user-property __ts $(date +%s)000:0:df
fi
# Wait for 1 second before the next iteration
sleep 1
done'
Sprawdzanie danych wyjściowych
W nowym terminalu zasubskrybuj temat wyjściowy:
kubectl exec --stdin --tty mqtt-client -n azure-iot-operations -- sh -c '
mosquitto_sub -h aio-broker -p 18883 -t "analytics/sensor/processed" --cafile /var/run/certs/ca.crt \
-D CONNECT authentication-method "K8S-SAT" \
-D CONNECT authentication-data "$(cat /var/run/secrets/tokens/broker-sat)"'
Dane wyjściowe wyglądają jak w poniższym przykładzie:
{"temperature":[{"count":9,"max":2984.4444444444443,"min":248.33333333333337,"average":1849.6296296296296,"last":2612.222222222222,"unit":"C","overtemp":true}],"humidity":[{"count":10,"max":76.0,"min":30.0,"average":49.7,"last":38.0}],"object":[{"result":"milk can; broom; screwdriver; binoculars, field glasses, opera glasses; toy terrier"}]}
{"temperature":[{"count":10,"max":2490.5555555555557,"min":430.55555555555554,"average":1442.6666666666667,"last":1270.5555555555557,"unit":"C","overtemp":true}],"humidity":[{"count":9,"max":87.0,"min":34.0,"average":57.666666666666664,"last":42.0}],"object":[{"result":"broom; Saint Bernard, St Bernard; radiator"}]}
W tym miejscu dane wyjściowe zawierają dane dotyczące temperatury i wilgotności, a także wykryte obiekty na obrazach.
Konfiguracja niestandardowych wykresów przepływu danych
Ta sekcja zawiera szczegółowe informacje na temat konfigurowania wykresów przepływu danych przy użyciu modułów WASM. Obejmuje wszystkie opcje konfiguracji, punkty końcowe przepływu danych i ustawienia zaawansowane.
Omówienie wykresu przepływu danych
Wykres przepływu danych definiuje sposób przepływu danych za pośrednictwem modułów WebAssembly na potrzeby przetwarzania. Każdy graf składa się z:
- Tryb, który kontroluje, czy wykres jest włączony, czy wyłączony
- Odwołanie do profilu łączącego się z profilem przepływu danych definiującym skalowanie i ustawienia zasobów
- Trwałość dysku, która opcjonalnie włącza trwały magazyn dla stanu grafu
- Węzły definiujące składniki źródłowe, obliczeniowe i docelowe
- Połączenia węzłów określające sposób przepływu danych między węzłami
Konfiguracja trybu
Właściwość mode określa, czy wykres przepływu danych aktywnie przetwarza dane. Możesz ustawić tryb na Enabled lub Disabled (bez uwzględniania wielkości liter). Po wyłączeniu wykres zatrzymuje przetwarzanie danych, ale zachowuje konfigurację.
- Środowisko operacji
- Biceps
- Kubernetes
Podczas tworzenia lub edytowania grafu przepływu danych w okienku Właściwości przepływu danych możesz zaznaczyć opcję Włącz przepływ danych na Wartość Tak , aby ustawić tryb na Enabled. Jeśli pozostawisz to niezaznaczone, tryb zostanie ustawiony na Disabled.
Dokumentacja profilu
Dokumentacja profilu łączy wykres przepływu danych z profilem przepływu danych, który definiuje ustawienia skalowania, liczby wystąpień i limity zasobów. Jeśli nie określisz odwołania do profilu, musisz zamiast tego użyć odwołania właściciela platformy Kubernetes. Większość scenariuszy używa domyślnego profilu udostępnianego przez operacje usługi Azure IoT.
- Środowisko operacji
- Biceps
- Kubernetes
Podczas tworzenia lub edytowania grafu przepływu danych w okienku Właściwości przepływu danych wybierz profil przepływu danych. Domyślny profil przepływu danych jest domyślnie wybierany. Aby uzyskać więcej informacji na temat profilów przepływu danych, zobacz Konfigurowanie profilu przepływu danych.
Ważne
Profil przepływu danych można wybrać tylko podczas tworzenia grafu przepływu danych. Nie można zmienić profilu przepływu danych po utworzeniu grafu przepływu danych. Jeśli chcesz zmienić profil przepływu danych istniejącego grafu przepływu danych, usuń oryginalny wykres przepływu danych i utwórz nowy z nowym profilem przepływu danych.
Żądanie trwałości dysku
Żądanie trwałości dysku umożliwia grafom przepływu danych zachowanie stanu po ponownym uruchomieniu. Po włączeniu tej funkcji graf może odzyskać stan przetwarzania po ponownym uruchomieniu połączonego brokera. Ta funkcja jest przydatna w scenariuszach przetwarzania stanowego, w których utrata danych pośrednich byłaby problematyczna. Po włączeniu trwałości dysku żądania broker utrwala dane MQTT, takie jak komunikaty w kolejce subskrybentów, na dysku. Takie podejście zapewnia, że źródło danych przepływu danych nie spowoduje utraty danych podczas przestojów zasilania ani ponownego uruchomienia brokera. Broker utrzymuje optymalną wydajność, ponieważ trwałość jest skonfigurowana dla przepływu danych, więc tylko przepływy danych, które wymagają trwałości, używają tej funkcji.
Wykres przepływu danych sprawia, że to żądanie trwałości podczas subskrypcji przy użyciu właściwości użytkownika MQTTv5. Ta funkcja działa tylko wtedy, gdy:
- Przepływ danych używa brokera MQTT jako źródła (węzeł źródłowy z punktem końcowym MQTT)
- Broker MQTT ma włączoną trwałość
Enabledz dynamicznym trybem trwałości ustawionym dla typu danych, takiego jak kolejki subskrybentów
Ta konfiguracja umożliwia klientom MQTT, takim jak wykresy przepływu danych, żądania trwałości dysku dla swoich subskrypcji przy użyciu właściwości użytkownika MQTTv5. Aby uzyskać szczegółową konfigurację trwałości brokera MQTT, zobacz Konfigurowanie trwałości brokera MQTT.
Ustawienie akceptuje Enabled wartość lub Disabled, z wartością Disabled domyślną.
- Środowisko operacji
- Biceps
- Kubernetes
Podczas tworzenia lub edytowania grafu przepływu danych w okienku Właściwości przepływu danych możesz ustawić Żądaj trwałości danych na Tak, aby ustawić trwałość zapisu danych na Enabled. Jeśli pozostawisz to pole niezaznaczone, ustawienie to Disabled.
Konfiguracja węzła
Węzły to bloki konstrukcyjne grafu przepływu danych. Każdy węzeł ma unikatową nazwę w grafie i wykonuje określoną funkcję. Istnieją trzy typy węzłów:
Węzły źródłowe
Węzły źródłowe definiują miejsce wprowadzania danych do grafu. Łączą się z punktami końcowymi przepływu danych, które odbierają dane z brokerów MQTT lub tematów platformy Kafka. Każdy węzeł źródłowy musi określać:
- Odwołanie do punktu końcowego wskazującego skonfigurowany punkt końcowy przepływu danych
- Źródła danych jako lista tematów MQTT lub tematów platformy Kafka do subskrybowania
- Dokumentacja zasobu (opcjonalnie) łącząca się z zasobem usługi Azure Device Registry na potrzeby wnioskowania schematu
Tablica źródeł danych umożliwia subskrybowanie wielu tematów bez modyfikowania konfiguracji punktu końcowego. Ta elastyczność umożliwia ponowne użycie punktu końcowego w różnych przepływach danych.
Uwaga / Notatka
Obecnie tylko punkty końcowe MQTT i Kafka są obsługiwane jako źródła danych dla wykresów przepływu danych. Aby uzyskać więcej informacji, zobacz Konfigurowanie punktów końcowych przepływu danych.
- Środowisko operacji
- Biceps
- Kubernetes
Na diagramie przepływu danych wybierz pozycję Źródło , aby skonfigurować węzeł źródłowy. W obszarze Szczegóły źródła wybierz pozycję Punkt końcowy przepływu danych, a następnie użyj pola Temat(s), aby określić filtry tematu MQTT, aby subskrybować komunikaty przychodzące. Możesz dodać wiele tematów MQTT, wybierając pozycję Dodaj wiersz i wprowadzając nowy temat.
Węzły przetwarzania grafu
Węzły przetwarzania grafu zawierają moduły WebAssembly, które przekształcają dane. Te węzły ściągają artefakty WASM z rejestrów kontenerów i wykonują je przy użyciu określonych parametrów konfiguracji. Każdy węzeł grafu wymaga:
- Odwołanie do punktu końcowego rejestru wskazującego punkt końcowy rejestru na potrzeby ściągania artefaktów
- Specyfikacja artefaktu definiująca nazwę i wersję modułu do ściągnięcia
- Parametry konfiguracji jako pary klucz-wartość przekazywane do modułu WASM
Tablica konfiguracji umożliwia dostosowanie zachowania modułu bez ponownego kompilowania artefaktu WASM. Typowe opcje konfiguracji obejmują parametry przetwarzania, progi, ustawienia konwersji i flagi funkcji.
- Środowisko operacji
- Biceps
- Kubernetes
Na diagramie przepływu danych wybierz pozycję Dodaj przekształcenie grafu (opcjonalnie), aby dodać węzeł przetwarzania grafu. W okienku Wybór grafu wybierz żądany artefakt grafu, prosty lub złożony graf, a następnie kliknij przycisk Zastosuj. Niektóre ustawienia operatora grafu można skonfigurować, wybierając węzeł grafu na diagramie.
Pary klucz-wartość konfiguracji są przekazywane do modułu WASM w czasie wykonywania. Moduł może uzyskać dostęp do tych wartości, aby dostosować jego zachowanie. Takie podejście umożliwia:
- Wdrażanie tego samego modułu WASM z różnymi konfiguracjami
- Dostosowywanie parametrów przetwarzania bez ponownego kompilowania modułów
- Włączanie lub wyłączanie funkcji na podstawie wymagań dotyczących wdrożenia
- Ustawianie wartości specyficznych dla środowiska, takich jak progi lub punkty końcowe
Węzły docelowe
Węzły docelowe definiują miejsce wysyłania przetworzonych danych. Łączą się z punktami końcowymi przepływu danych, które wysyłają dane do brokerów MQTT, magazynu w chmurze lub innych systemów. Każdy węzeł docelowy określa:
- Odwołanie do punktu końcowego wskazującego skonfigurowany punkt końcowy przepływu danych
- Miejsce docelowe danych jako konkretny temat, ścieżka lub lokalizacja dla danych wyjściowych
- Ustawienia schematu wyjściowego (opcjonalnie), które definiują format serializacji i walidację schematu
W przypadku miejsc docelowych magazynu, takich jak Azure Data Lake lub Fabric OneLake, można określić ustawienia schematu wyjściowego, aby kontrolować sposób serializacji i weryfikowania danych.
Uwaga / Notatka
Obecnie tylko punkty końcowe MQTT, Kafka i OpenTelemetry są obsługiwane jako miejsca docelowe danych dla wykresów przepływu danych. Aby uzyskać więcej informacji, zobacz Konfigurowanie punktów końcowych przepływu danych.
- Środowisko operacji
- Biceps
- Kubernetes
- Na diagramie przepływu danych wybierz węzeł Docelowy .
- Wybierz punkt końcowy żądanego przepływu danych z listy rozwijanej Szczegóły punktu końcowego przepływu danych .
- Wybierz pozycję Kontynuuj , aby skonfigurować miejsce docelowe.
- Wprowadź wymagane ustawienia dla miejsca docelowego, w tym temat lub tabelę do wysłania danych. Pole miejsca docelowego danych jest automatycznie interpretowane na podstawie typu punktu końcowego. Jeśli na przykład punkt końcowy przepływu danych jest punktem końcowym MQTT, na stronie szczegółów docelowej zostanie wyświetlony monit o wprowadzenie tematu.
Połączenia węzłów
Połączenia węzłów definiują ścieżkę przepływu danych między węzłami. Każde połączenie określa węzeł źródłowy i węzeł docelowy, tworząc potok przetwarzania. Połączenia mogą opcjonalnie obejmować walidację schematu, aby zapewnić integralność danych między etapami przetwarzania.
Po określeniu weryfikacji schematu system weryfikuje format danych i strukturę, gdy przepływa między węzłami. Walidacja ułatwia wczesne przechwytywanie niespójności danych i zapewnia, że moduły WASM odbierają dane w oczekiwanym formacie.
- Środowisko operacji
- Biceps
- Kubernetes
Środowisko operacji automatycznie tworzy połączenia węzłów po wybraniu węzła przetwarzania grafu. Nie można modyfikować połączeń po utworzeniu grafu.
Punkty końcowe przepływu danych
Wykresy przepływu danych łączą się z systemami zewnętrznymi za pośrednictwem punktów końcowych przepływu danych. Typ punktu końcowego określa, czy może być używany jako źródło, miejsce docelowe, czy oba:
Punkty końcowe MQTT
Punkty końcowe MQTT mogą służyć zarówno jako źródła, jak i miejsca docelowe. Łączą się z brokerami MQTT, w tym:
- Lokalny broker MQTT operacji usługi Azure IoT (wymagany w każdym przepływie danych)
- Azure Event Grid MQTT
- Niestandardowe brokery MQTT
Aby uzyskać szczegółowe informacje o konfiguracji, zobacz Konfigurowanie punktów końcowych przepływu danych MQTT.
Punkty końcowe platformy Kafka
Punkty końcowe platformy Kafka mogą służyć zarówno jako źródła, jak i miejsca docelowe. Łączą się one z systemami zgodnymi z platformą Kafka, w tym:
- Azure Event Hubs (zgodne z platformą Kafka)
- Klastry platformy Apache Kafka
- Confluent Cloud
Aby uzyskać szczegółowe informacje o konfiguracji, zobacz Konfigurowanie punktów końcowych przepływu danych usługi Azure Event Hubs i platformy Kafka.
Punkty końcowe magazynu
Punkty końcowe magazynu mogą służyć tylko jako miejsca docelowe. Łączą się z systemami magazynowania w chmurze na potrzeby długoterminowego przechowywania danych i analizy:
- Azure Data Lake Storage
- Microsoft Fabric OneLake
- Magazyn lokalny
Punkty końcowe magazynu zwykle wymagają ustawień schematu wyjściowego w celu zdefiniowania formatu serializacji danych.
Punkty końcowe rejestru
Punkty końcowe rejestru zapewniają dostęp do rejestrów kontenerów na potrzeby ściągania modułów WASM i definicji grafu. Nie są one używane bezpośrednio w przepływie danych, ale węzły przetwarzania grafu odwołują się do nich.
Aby uzyskać szczegółowe informacje o konfiguracji, zobacz Konfigurowanie punktów końcowych rejestru.
Treści powiązane
- Konfigurowanie punktów końcowych przepływu danych MQTT
- Konfigurowanie punktów końcowych przepływu danych usługi Azure Event Hubs i platformy Kafka
- Konfigurowanie punktów końcowych przepływu danych usługi Azure Data Lake Storage
- Konfigurowanie punktów końcowych przepływu danych usługi Microsoft Fabric OneLake
