Wizualizacje pulpitu nawigacyjnego

W tym artykule wyjaśniono, jak używać i dostosowywać widżety wizualizacji na pulpitach nawigacyjnych sztucznej inteligencji/analizy biznesowej.

Tworzenie i konfigurowanie wykresu

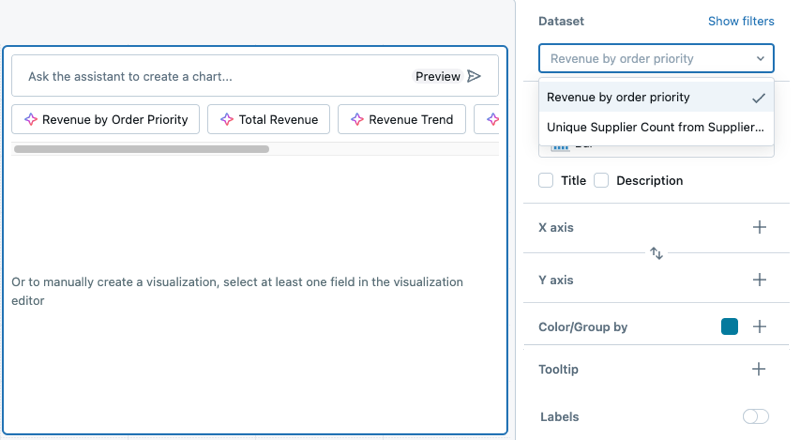

Po dodaniu widżetu wizualizacji do kanwy panel Konfiguracja wizualizacji zostanie wyświetlony po prawej stronie ekranu. Domyślnie jest zaznaczony pierwszy zestaw danych na karcie Dane , a domyślnym typem wizualizacji jest wykres słupkowy .

Aby utworzyć wykres, wykonaj następujące kroki:

1. Wybierz zestaw danych: Użyj listy rozwijanej Zestaw danych , aby wybrać zestaw danych dla wizualizacji.
2. Dodaj filtry (opcjonalnie): Kliknij pozycję Pokaż filtry , aby zastosować filtr statyczny lub parametr do wizualizacji. Można filtrować według dowolnego pola. Jeśli zestaw danych zawiera parametr, zostanie również wyświetlona opcja zastosowania.
3. Wybierz typ wizualizacji: Wybierz typ wizualizacji z menu rozwijanego Wizualizacja . Aby uzyskać szczegółowe informacje na temat dostępnych typów wizualizacji i ich konfiguracji, zobacz Typy wizualizacji pulpitu nawigacyjnego AI/BI.
4. Zdefiniuj pola osi x i osi y: Po wybraniu zestawu danych wybierz pola do wyświetlenia na osi x i osi y. Możesz zmienić kolejność pól, przeciągając je do żądanej pozycji. W przypadku etykiet wykresu, możesz użyć pola Nazwa wyświetlana, aby zmienić nazwę etykiety osi.

Stosowanie formatowania wykresu

Wykresy obejmują dostosowywalne opcje formatowania dla osi, kolorów, etykiet i podpowiedzi. Opcje formatowania różnią się w zależności od typu wykresu i wartości zestawu danych.

Poniższy zrzut ekranu przedstawia menu "kebab" używane do formatowania osi x i osi y.

Ustawienia formatu osi

Aby sformatować oś x lub oś y, użyj w odpowiedniej sekcji Oś X lub Oś Y panelu edycji wizualizacji.

Skonfiguruj następujące ustawienia:

• Pokaż tytuł osi: Domyślnie włączone. Wprowadź tytuł niestandardowy lub wyczyść pole wyboru, aby ukryć tytuł osi.
• Pokaż wartości osi: Domyślnie włączone. Wyczyść pole wyboru, aby ukryć wartości osi.

W zależności od reprezentowanego typu danych są wyświetlane dodatkowe kontrolki.

W przypadku danych ciągłych:

• Niestandardowe wartości minimalne i maksymalne: Wpisz wartości, aby ustawić limity dla wyświetlanych danych.
• Oś odwrotna: Wybierz Oś odwrotna, aby wyświetlić wartości osi w kolejności malejącej.
• Funkcja skalowania: Wybierz pozycję Liniowy lub Logarytmiczny (symetryczny).
• Kliknij przycisk Formatuj , aby wyświetlić dodatkowe opcje formatowania. Auto automatycznie formatuje wykres i jest wybrany domyślnie. Kliknij pozycję Niestandardowe , aby wyświetlić dodatkowe opcje formatowania. Zobacz Formatowanie wartości liczbowych.

W przypadku danych kategorii:

• Kąt etykiety: Wybierz kąt, pod którym mają być stosowane etykiety. Auto jest domyślnie zaznaczone.
• Rodzaj: Wybierz sposób porządkowowania wartości kategorii na osi:
  • Alfabetyczne: sortowanie nazw kategorii alfabetycznie
  • Według pola: sortuj według wartości pola miary w kolejności rosnącej lub malejącej. Po wybraniu kierunku sortowania wybierz pole do użycia:
    • Oś Y: sortuj według pola miary wyświetlanego na osi Y
    • Pole: sortuj według dowolnego innego pola miary w zestawie danych, nawet jeśli nie jest on wyświetlany na wykresie. Wybierz pole z listy rozwijanej i wybierz agregację (SUM, MIN, MAX lub COUNT). Jest to przydatne w przypadku porządkowania kategorii według metryk, które zapewniają kontekst bez zaśmiecania wizualizacji.
  • Niestandardowe: rozmieść wartości w określonej kolejności. Najedź kursorem na wartość i użyj uchwytu, aby przeciągnąć ją na miejsce.

Formatuj wartości liczbowe

Można formatować liczby dla znaczników osi, etykiet danych i etykiet narzędziowych. Aby uzyskać dostęp do opcji formatowania:

1. Kliknij ikonę obok Osi X lub Osi Y w panelu konfiguracji wykresu.
2. Kliknij pozycję Formatuj i wybierz jedną z następujących opcji:

• Typ: Brak, waluta ($), procent (%)
• Skrót: Brak, Kompakt, Naukowe
• miejsca dziesiętne: Max, Exact, All lub niestandardowa liczba miejsc
• Separator grupy: Opcjonalnie dołącz przecinek lub inny separator.

Dostosowywanie elementów wykresu

Możesz formatować legendy wykresu, kolory, etykietki narzędzi i etykiety wartości.

Kolory wykresu

Aby zmienić kolory wykresu:

1. Kliknij kolor na wykresie, aby otworzyć selektor kolorów.
2. Wprowadź wartość HEX lub RGB dla dokładnego koloru.
3. Kliknij menu kebab w sekcji Kolor , aby dostosować nieprzezroczystość wszystkich kolorów.

Legenda

Kliknij menu kebab w sekcji Kolor , aby wyświetlić opcje zmiany widoczności, tytułu lub pozycji legendy wykresu. Dostępne są następujące opcje:

• Pokaż legendę: Użyj pola wyboru, aby wyświetlić lub ukryć legendę.
• Pokaż tytuł legendy: Użyj pola wyboru, aby wyświetlić lub ukryć tytuł legendy. Gdy tytuł jest widoczny, możesz wpisać nową wartość, aby zastąpić wartość domyślną, czyli nazwę kolumny.
• Położenie legendy: Użyj listy rozwijanej, aby dostosować położenie legendy w widżecie wizualizacji. Legendy można umieścić w górnej, dolnej, lewej lub prawej części wizualizacji.

Podpowiedzi

Podpowiedzi wyświetlają dokładne wartości danych pod wskaźnikiem. Domyślnie wyświetlają wartości z osi x, osi y i dowolnego pola koloru/grupowania. Aby dodać więcej pól do podpowiedzi:

1. + Kliknij przycisk w sekcji Etykietka narzędzia edytora wizualizacji.
2. Użyj listy rozwijanej, aby wybrać dodatkowe pola lub użyć pola wprowadzania tekstu do wyszukiwania według nazwy.

Etykiety wartości

Użyj przełącznika, aby włączyć lub wyłączyć etykiety danych. Po włączeniu można wybrać sposób wyświetlania etykiet:

• Automatycznie: wyświetla wartości osi y jako etykiety.
• Pole: wybierz określone pole, które ma być wyświetlane jako etykiety. Możesz zastosować przekształcenie (takie jak SUM lub AVG) i wybrać opcje formatowania dla wybranego pola.

Wartości null nie są wyświetlane jako etykiety na wykresie.

Ustawienia rozmiaru

Ustawienie Rozmiar steruje wymiarami wizualnymi wykresów liniowych, wykresów punktowych, wykresów bąbelkowych i map punktowych. Jego użycie zależy od typu wykresu:

Wykresy liniowe:

• Jeśli w obszarze Rozmiar nie określono żadnej serii, suwak zmienia równomiernie całą grubość linii.
• Jeśli serie są określone w obszarze Rozmiar , można ustawić różne wartości grubości dla każdej serii.

Wykresy punktowe i bąbelkowe:

• Dodaj pole do ustawienia Rozmiar , aby zmienić rozmiar znacznika punktu na podstawie metryki.
• Gdy rozmiar jest oparty na polu danych, wykres staje się wykresem bąbelkowym, w którym rozmiar każdego punktu odzwierciedla wartość metryki.

Mapy punktów: Użyj ustawienia Rozmiar , aby zmieniać rozmiary znaczników mapy na podstawie pola ilościowego, pokazując wielkość w różnych lokalizacjach geograficznych.

Linie siatki

Wykresy obsługują włączanie i wyłączanie linii siatki, aby zwiększyć czytelność. Linie siatki są domyślnie wyświetlane na obsługiwanych typach wykresów i pomagają osobom przeglądającym interpretować punkty danych, udostępniając wizualne linie referencyjne wyrównane z wartościami osi.

Aby przełączyć linie siatki:

1. Na panelu konfiguracji wizualizacji znajdź opcje linii siatki.
2. Użyj przełącznika , aby wyświetlić lub ukryć linie siatki dla wykresu.

Linie siatki automatycznie dostosowują się w oparciu o niestandardowe kolory tła oraz opcje formatowania osi.

Annotations

Adnotacje to linie odniesienia poziome lub pionowe, które można dodać do wykresów w celu śledzenia progów, celów lub testów porównawczych. Możesz na przykład dodać linię poziomą o wartości 100, aby pokazać cel sprzedaży lub oznaczyć punkt odniesienia wydajności.

Następujące typy wykresów obsługują adnotacje:

• Bar
• Linia
• Area
• Rozrzuć
• Mapa cieplna
• Pudełko
• Kombi
• Histogram
• Kaskadowy

Aby dodać adnotację:

1. Na panelu konfiguracji wizualizacji znajdź sekcję Adnotacja .
2. Kliknij przycisk , + aby dodać nową adnotację.
3. Wybierz orientację wiersza:
   • Poziome: rysuje linię równoległą do osi x z określoną wartością osi y
   • Pionowo: rysuje linię równoległą do osi y przy określonej wartości osi x
4. Wprowadź wartość, w której ma być wyświetlana linia na wykresie.
5. (Opcjonalnie) Wprowadź etykietę, aby opisać adnotację. Etykieta zostanie wyświetlona na wykresie obok linii.
6. (Opcjonalnie) Kliknij selektor kolorów, aby dostosować kolor linii.

Możesz dodać wiele adnotacji do pojedynczego wykresu, aby śledzić różne progi lub punkty odniesienia.

Inne typy wizualizacji

Aby dowiedzieć się więcej na temat pracy z wizualizacjami tabel, zobacz Wizualizacje tabel i tabel przestawnych.

Aby dowiedzieć się więcej na temat pracy z wizualizacjami map, zobacz Wizualizacje mapy.
