Samouczek: monitorowanie komunikacji sieciowej między dwiema maszynami wirtualnymi przy użyciu witryny Azure Portal

Pomyślna komunikacja między maszyną wirtualną i punktem końcowym, takim jak inna maszyna wirtualna, może być krytyczna dla działania organizacji. Czasami zmiany konfiguracji przerywają komunikację.

Z tego samouczka dowiesz się, jak wykonywać następujące czynności:

Jeśli nie masz subskrypcji platformy Azure, przed rozpoczęciem utwórz bezpłatne konto.

Wymagania wstępne

• Konto platformy Azure z aktywną subskrypcją.

Tworzenie sieci wirtualnej

W tej sekcji utworzysz sieć wirtualną myVNet z dwiema podsieciami i hostem usługi Azure Bastion. Pierwsza podsieć jest używana dla maszyny wirtualnej, a druga podsieć jest używana dla hosta usługi Bastion.

1. Zaloguj się w witrynie Azure Portal.

2. W polu wyszukiwania w górnej części portalu wprowadź sieci wirtualne. Wybierz pozycję Sieci wirtualne z wyników wyszukiwania.



3. Wybierz + Utwórz. W obszarze Tworzenie sieci wirtualnej wprowadź lub wybierz następujące wartości na karcie Podstawy :

   Ustawienie	Wartość
   Szczegóły projektu
   Subskrypcja	Wybierz subskrypcję platformy Azure.
   Grupa zasobów	Wybierz pozycjęUtwórz nowy. Wprowadź wartość myResourceGroup w polu Nazwa. Wybierz przycisk OK.
   Szczegóły wystąpienia
   Nazwa sieci wirtualnej	Wprowadź myVNet.
   Rejon	Wybierz (US) Wschodnie USA.

4. Wybierz kartę Adresy IP lub dwukrotnie wybierz przycisk Dalej w dolnej części strony.

5. Zaakceptuj domyślną przestrzeń adresów IP 10.0.0.0/16.

6. Wybierz ikonę ołówka obok domyślnej podsieci, aby zmienić jej nazwę. W obszarze Szczegóły podsieci na stronie Edytowanie podsieci wprowadź mySubnet jako Nazwa, a następnie wybierz Zapisz.

7. Wybierz Przejrzyj i utwórz.

8. Przejrzyj ustawienia, a następnie wybierz pozycję Utwórz.

Tworzenie dwóch maszyn wirtualnych

W tej sekcji utworzysz dwie maszyny wirtualne: myVM1 i myVM2 , aby przetestować połączenie między nimi.

Tworzenie pierwszej maszyny wirtualnej

1. W polu wyszukiwania w górnej części portalu wprowadź ciąg maszyna wirtualna. Wybierz pozycję Maszyny wirtualne z wyników wyszukiwania.

2. W obszarze Maszyny wirtualne wybierz pozycję + Utwórz , a następnie pozycję + Maszyna wirtualna platformy Azure.

3. Wprowadź lub wybierz następujące informacje na karcie Podstawy tworzenia maszyny wirtualnej.

   Ustawienie	Wartość
   Szczegóły projektu
   Subskrypcja	Wybierz subskrypcję.
   Grupa zasobów	Wybierz pozycję myResourceGroup.
   Szczegóły wystąpienia
   Nazwa maszyny wirtualnej	Wprowadź myVM1.
   Rejon	Wybierz (US) Wschodnie USA.
   Opcje dostępności	Wybierz Brak wymaganej nadmiarowości infrastruktury.
   Typ zabezpieczeń	Pozostaw wartość domyślną standardu.
   obraz	Wybierz pozycję Ubuntu Server 20.04 LTS — x64 Gen2.
   Rozmiar	Wybierz rozmiar lub pozostaw ustawienie domyślne.
   Konto administratora
   Typ uwierzytelniania	Wybierz pozycję Hasło.
   Nazwa użytkownika	Wprowadź nazwę użytkownika.
   Hasło	Wprowadź hasło.
   Potwierdź hasło	Ponownie wprowadź hasło.

4. Wybierz kartę Sieć lub wybierz pozycję Dalej: Dyski, a następnie pozycję Dalej: Sieć.

5. Na karcie Sieć wybierz następujące wartości:

   Ustawienie	Wartość
   Interfejs sieciowy
   Sieć wirtualna	Wybierz pozycję myVNet.
   Podsieć	Wybierz pozycję mySubnet.
   Publiczny adres IP	Wybierz Brak.
   Grupa zabezpieczeń sieci karty interfejsu sieciowego	Wybierz Brak.

6. Wybierz Przejrzyj i utwórz.

7. Przejrzyj ustawienia, a następnie wybierz pozycję Utwórz.

Tworzenie drugiej maszyny wirtualnej

Powtórz kroki opisane w poprzedniej sekcji, aby utworzyć drugą maszynę wirtualną i wprowadzić nazwę maszyny wirtualnej myVM2 .

Tworzenie monitora połączeń

W tej sekcji utworzysz monitor łącza do monitorowania komunikacji za pośrednictwem portu TCP 3389 od myVm1 do myVm2.

1. W polu wyszukiwania w górnej części portalu wprowadź network watcher. Wybierz pozycję Network Watcher.

2. W obszarze Monitorowanie wybierz pozycję Monitor połączeń.

3. Wybierz + Utwórz.



4. Wprowadź lub wybierz następujące informacje na karcie Podstawy w Utwórz Monitor Połączenia.

   Ustawienie	Wartość
   Nazwa monitora połączenia	Wprowadź myConnectionMonitor.
   Subskrypcja	Wybierz subskrypcję.
   Rejon	Wybierz pozycję Wschodnie stany USA.
   Konfiguracja obszaru roboczego
   Nazwa maszyny wirtualnej	Wprowadź myVM1.
   Rejon	Wybierz (US) Wschodnie USA.
   Konfiguracja obszaru roboczego	Pozostaw wartość domyślną.



5. Wybierz kartę Grupy testowe lub wybierz przycisk Dalej: Grupy testowe .

6. Wprowadź myTestGroup w Nazwa grupy testowej.

7. Na stronie Dodaj szczegóły grupy testowej wybierz opcję + Dodaj źródła, aby dodać źródłową maszynę wirtualną.

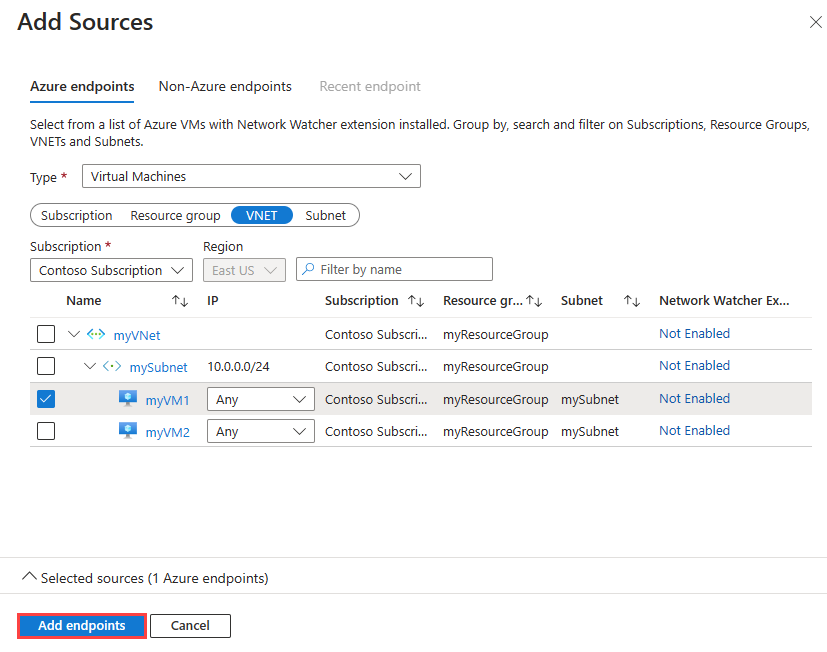

8. Na stronie Dodawanie źródeł wybierz pozycję myVM1 jako źródłowy punkt końcowy, a następnie wybierz pozycję Dodaj punkty końcowe.



   Uwaga

   Aby zawęzić listę maszyn wirtualnych, możesz użyć filtrów Subskrypcja, Grupa zasobów, VNET lub Podsieć.

9. Na stronie Dodaj szczegóły grupy testowej wybierz pozycję Dodaj konfigurację testu, a następnie wprowadź lub wybierz następujące informacje:

   Ustawienie	Wartość
   Nazwa konfiguracji testu	Wprowadź SSH-from-myVM1-to-myVM2.
   Protokół	Wybierz pozycję TCP.
   Port docelowy	Wprowadź 22.
   Częstotliwość testu	Wybierz wartość domyślną co 30 sekund.



10. Wybierz Dodaj konfigurację testu.

11. Na stronie Dodaj szczegóły grupy testowej wybierz pozycję Dodaj miejsce docelowe, aby dodać docelową maszynę wirtualną.

12. Na stronie Dodawanie miejsc docelowych wybierz pozycję myVM2 jako docelowy punkt końcowy, a następnie wybierz pozycję Dodaj punkty końcowe.



    Uwaga

    Oprócz filtrów Subskrypcja, Grupa zasobów, Sieć wirtualna i Podsieć można użyć filtru Region, aby zawęzić listę maszyn wirtualnych.

13. Na stronie Dodaj szczegóły grupy testowej wybierz przycisk Dodaj grupę testową.

14. Wybierz opcję Przejrzyj i utwórz, a następnie wybierz pozycję Utwórz.

Wyświetlanie monitora połączeń

W tej sekcji zostaną wyświetlone wszystkie szczegóły monitora połączeń utworzonego w poprzedniej sekcji.

1. Przejdź do Monitora połączeń. Jeśli na liście monitorów połączeń nie widzisz pozycji myConnectionMonitor , zaczekaj kilka minut, a następnie wybierz pozycję Odśwież.



2. Wybierz myConnectionMonitor, aby wyświetlić metryki wydajności monitorowania połączeń, takie jak czas trwania podróży w obie strony i procent nieudanych testów.



3. Wybierz Interwały czasu, aby dostosować zakres i zobaczyć metryki wydajności dla określonego okresu. Dostępne przedziały czasu to Ostatnie 1 godzina, Ostatnie 6 godzin, Ostatnie 24 godziny, Ostatnie 7 dni i Ostatnie 30 dni. Możesz również wybrać pozycję Niestandardowy , aby określić niestandardowy zakres czasu.



Wyświetlanie problemu

Monitor połączeń utworzony w poprzedniej sekcji monitoruje połączenie między maszyną wirtualną myVM1 a portem 22 na maszynie wirtualnej myVM2. Jeśli połączenie zakończy się niepowodzeniem z jakiegokolwiek powodu, monitor połączeń wykryje i rejestruje błąd. W tej sekcji symulujesz problem przez zatrzymanie myVM2.

1. W polu wyszukiwania w górnej części portalu wprowadź ciąg maszyna wirtualna. Wybierz pozycję Maszyny wirtualne z wyników wyszukiwania.

2. W obszarze Maszyny wirtualne wybierz pozycję myVM2.

3. W obszarze Przegląd wybierz Zatrzymaj, aby zatrzymać (zdezaktywować) maszynę wirtualną myVM2.

4. Przejdź do Monitora połączeń. Jeśli nie widzisz błędu na pulpicie nawigacyjnym, wybierz pozycję Odśwież.



   Widać, że liczba monitorów połączeń zakończonych niepowodzeniem wynosi 1 na 1 po zatrzymaniu myVM2, a w polu Przyczyna można zobaczyć ChecksFailedPercent jako przyczynę tego błędu.

Czyszczenie zasobów

Gdy myResourceGroup nie jest już potrzebna, usuń tę grupę zasobów wraz ze wszystkimi zawartymi w niej zasobami:

1. W polu wyszukiwania w górnej części portalu prowadź ciąg myResourceGroup. Wybierz pozycję myResourceGroup z wyników wyszukiwania.

2. Wybierz pozycję Usuń grupę zasobów.

3. W Usuń grupę zasobów wprowadź wartość myResourceGroup, a następnie wybierz pozycję Usuń.

4. Wybierz pozycję Usuń , aby potwierdzić usunięcie grupy zasobów i wszystkich jej zasobów.

Następny krok

Aby dowiedzieć się, jak monitorować komunikację siecią zestawu skalowania maszyn wirtualnych, przejdź do następnego samouczka:
