Konfigurowanie usługi Azure Route Server i zarządzanie nim

W tym artykule pokazano, jak skonfigurować usługę Azure Route Server i zarządzać nią przy użyciu witryny Azure Portal, programu Azure PowerShell lub interfejsu wiersza polecenia platformy Azure. Dowiesz się, jak dodawać i usuwać elementy równorzędne BGP (Border Gateway Protocol), konfigurować wymianę tras za pomocą bram sieci wirtualnej i zarządzać preferencjami routingu.

Wymagania wstępne

Dodawanie elementu równorzędnego BGP

W tej sekcji dowiesz się, jak dodać peering BGP między ten serwer routingu a wirtualnym urządzeniem sieciowym (NVA). Spowoduje to utworzenie sesji protokołu BGP, która umożliwia wymianę informacji o routingu między serwerem tras a wirtualnym urządzeniem sieciowym (NVA).

  1. Przejdź do serwera tras, z którym chcesz sparować wirtualne urządzenie sieciowe (NVA).

  2. w Ustawienia, wybierz Równorzędne.

  3. Wybierz opcję + Dodaj, aby dodać nowego rówieśnika.

  4. Na stronie Dodaj element równorzędny wprowadź następujące informacje:

    Ustawienie Wartość
    Nazwisko Nazwa identyfikująca rówieśnika. Nie musi być taka sama nazwa NVA.
    ASN Numer systemu autonomicznego (ASN) NVA. Aby uzyskać więcej informacji, zobacz What Autonomous System Numbers (ASNs) can I use? (Jakich numerów systemu autonomicznego (ASN) można używać?
    Adres IPv4 Prywatny adres IP urządzenia NVA.

  5. Wybierz pozycję Dodaj , aby zapisać konfigurację.

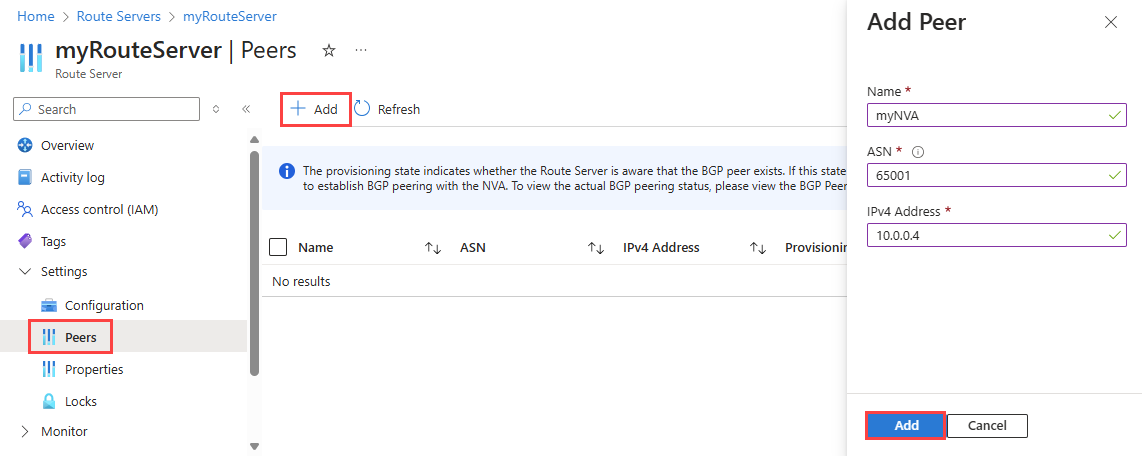

    Zrzut ekranu przedstawiający sposób dodawania urządzenia NVA do serwera tras jako partnera.

    Po pomyślnym dodaniu rówieśnika NVA można go zobaczyć na liście elementów równorzędnych ze stanem przydziału powodzenie.

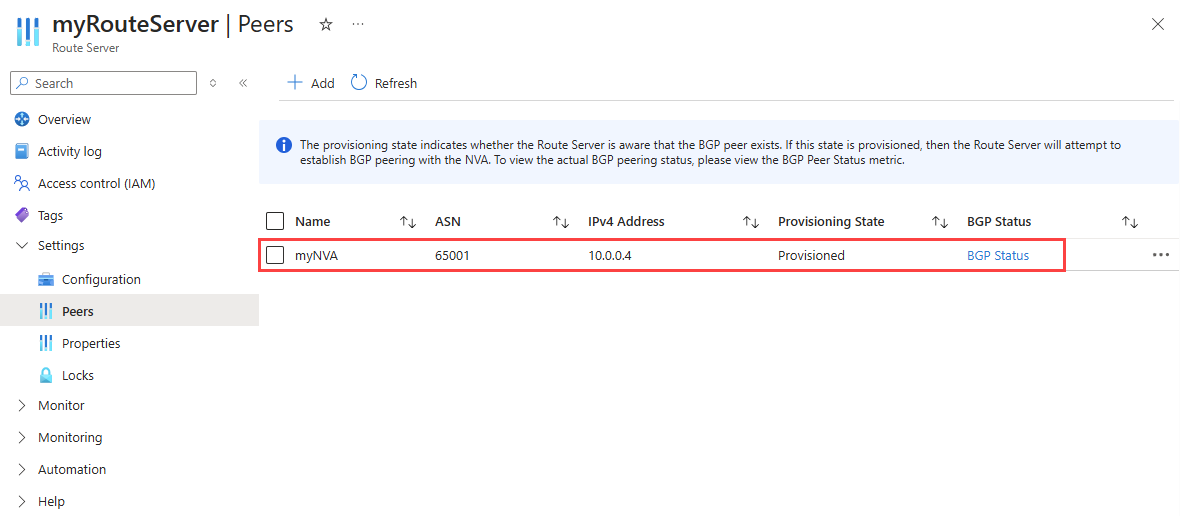

    Zrzut ekranu pokazujący peery serwera tras.

    Aby ukończyć konfigurację komunikacji równorzędnej, należy skonfigurować urządzenie NVA w celu ustanowienia sesji protokołu BGP z serwerem tras przy użyciu jego adresów IP i numeru ASN. Adresy IP i nazwy ASN serwera tras można znaleźć na stronie Przegląd :

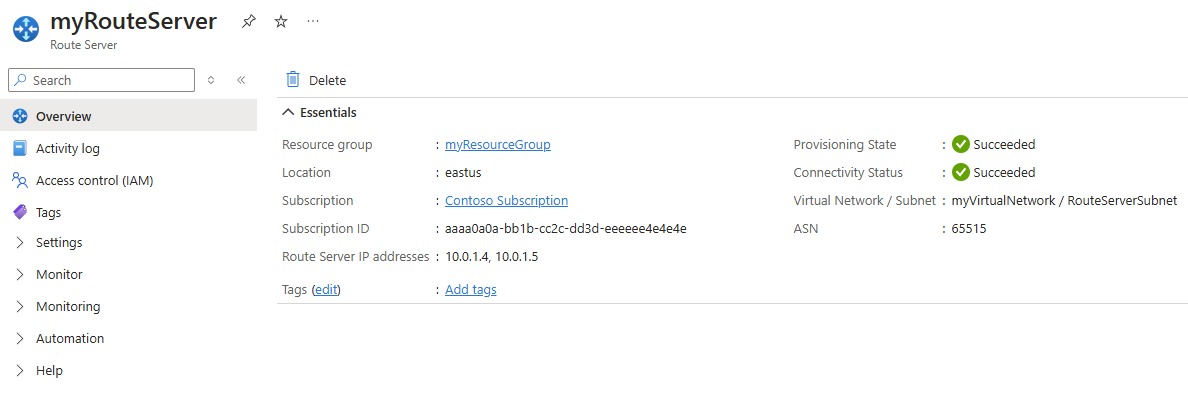

    Zrzut ekranu przedstawiający stronę Podgląd serwera tras.

    Ważne

    Połącz NVA z adresami IP obu instancji serwera tras, aby zapewnić, że trasy wirtualnej sieci są ogłaszane przez połączenia NVA i osiągnąć wysoką dostępność.

Konfigurowanie wymiany tras za pomocą bram sieci wirtualnej

W tej sekcji dowiesz się, jak włączyć wymianę tras między serwerem tras i bramami sieci wirtualnej (ExpressRoute lub VPN) w tej samej sieci wirtualnej. Ta funkcja jest również znana jako łączność między gałęziami .

Ważne

Brama sieci VPN platformy Azure musi być skonfigurowana w trybie aktywny-aktywny i mieć ustawioną wartość ASN na 65515. Nie jest wymagane włączenie protokołu BGP w bramie sieci VPN w celu komunikowania się z serwerem tras.

Ostrzeżenie

Podczas tworzenia lub usuwania serwera tras w sieci wirtualnej zawierającej bramę sieci wirtualnej (ExpressRoute lub VPN) należy oczekiwać przestoju do czasu zakończenia operacji. Jeśli masz obwód usługi ExpressRoute połączony z siecią wirtualną, w której tworzysz lub usuwasz serwer tras, przestój nie ma wpływu na obwód usługi ExpressRoute ani jego połączenia z innymi sieciami wirtualnymi.

  1. Przejdź do serwera tras, który chcesz skonfigurować.

  2. W obszarze Ustawienia wybierz pozycję Konfiguracja.

  3. Wybierz Włączone dla ustawienia Gałąź-gałąź, a następnie wybierz Zapisz.

    Zrzut ekranu przedstawiający sposób włączania wymiany tras na serwerze tras.

Konfigurowanie preferencji routingu

W tej sekcji dowiesz się, jak skonfigurować preferencję routingu, aby kontrolować sposób wybierania tras przez serwer tras, gdy dostępnych jest wiele ścieżek. Preferencja routingu wpływa na uczenie tras i zachowanie wyboru.

  1. Przejdź do serwera tras, który chcesz skonfigurować.

  2. W obszarze Ustawienia wybierz pozycję Konfiguracja.

  3. Wybierz odpowiednią preferencję routingu. Dostępne opcje: ExpressRoute (wartość domyślna), sieć VPN i program ASPath.

  4. Wybierz Zapisz

    Zrzut ekranu przedstawiający sposób konfigurowania preferencji routingu na serwerze tras.

Wyświetlanie szczegółów elementu równorzędnego protokołu BGP

W tej sekcji dowiesz się, jak wyświetlić szczegóły konfiguracji elementu równorzędnego BGP, w tym jego nazwę, numer ASN, adres IP i stan aprowizacji.

  1. Przejdź do serwera tras, z którym chcesz sparować wirtualne urządzenie sieciowe (NVA).

  2. w Ustawienia, wybierz Równorzędne.

  3. Na liście elementów równorzędnych można zobaczyć nazwę, numer ASN, adres IP i stan aprowizacji dowolnego ze skonfigurowanych elementów równorzędnych.

    Zrzut ekranu przedstawiający konfigurację peer serwera tras.

Wyświetlanie anonsowanych i poznanych tras

W tej sekcji dowiesz się, jak wyświetlać trasy, które serwer tras ogłasza partnerom BGP oraz trasy, które pozyskuje od tych partnerów. Te informacje są przydatne do rozwiązywania problemów z routingiem i zrozumienia przepływu ruchu.

Użyj programu PowerShell lub interfejsu wiersza polecenia platformy Azure, aby wyświetlić anonsowane i poznane trasy.

Usuń peera BGP

W tej sekcji dowiesz się, jak usunąć istniejące peering BGP między serwerem routingu a wirtualnym urządzeniem sieciowym (NVA). Spowoduje to usunięcie sesji protokołu BGP i zatrzyma wymianę tras między urządzeniami.

  1. Przejdź do serwera tras, z którego chcesz usunąć peering NVA.

  2. w Ustawienia, wybierz Równorzędne.

  3. Wybierz wielokropek ... obok węzła, który chcesz usunąć, a następnie wybierz Usuń.

    Zrzut ekranu pokazujący, jak usunąć partnera serwera tras.

Usuwanie usługi Azure Route Server

W tej sekcji dowiesz się, jak usunąć istniejący serwer usługi Azure Route Server. Usunięcie serwera tras powoduje usunięcie wszystkich połączeń BGP i zatrzymanie wszystkich reklam tras.

  1. Przejdź do serwera tras, który chcesz usunąć.

  2. Wybierz pozycję Usuń na stronie Przegląd .

  3. Wybierz Potwierdź, aby usunąć serwer trasowania.

    Zrzut ekranu przedstawiający sposób usuwania serwera routingu.
