Samouczek: tworzenie, ocena i punktacja modelu detekcji usterek maszynowych

Ten samouczek przedstawia pełny przykład przepływu pracy analizy danych usługi Synapse w usłudze Microsoft Fabric. Scenariusz używa uczenia maszynowego do bardziej systematycznego podejścia do diagnozowania błędów, aby aktywnie identyfikować problemy i podejmować działania przed rzeczywistą awarią maszyny. Celem jest przewidywanie, czy maszyna doświadczy awarii w oparciu o temperaturę procesu, prędkość rotacji itp.

W tym samouczku opisano następujące kroki:

Warunki wstępne

• Pobierz subskrypcję usługi Microsoft Fabric . Możesz też utworzyć bezpłatne konto wersji próbnej usługi Microsoft Fabric.

• Zaloguj się do usługi Microsoft Fabric.

• Przełącz się na Fabric, używając przełącznika nawigacji w lewej dolnej części strony głównej.



• W razie potrzeby utwórz lakehouse w Microsoft Fabric zgodnie z instrukcjami w Tworzenie lakehouse w Microsoft Fabric.

Notuj w zeszycie

Możesz wybrać jedną z tych opcji do wykonania w notatniku:

• Otwórz i uruchom wbudowany notes.
• Prześlij notatnik z GitHub.

Otwieranie wbudowanego notesu

Ten samouczek zawiera przykładowy notatnik awarii maszyny.

1. Aby otworzyć przykładowy notes na potrzeby tego samouczka, postępuj zgodnie z instrukcjami w Prepare your system for data science tutorials.

2. Przed rozpoczęciem uruchamiania kodu upewnij się, że dołączyć magazyn lakehouse do notesu.

Zaimportuj notatnik z GitHub

Notatnik AISample — Konserwacja Predykcyjna towarzyszy temu samouczkowi.

• Aby otworzyć towarzyszący notes na potrzeby tego samouczka, postępuj zgodnie z instrukcjami w Prepare your system for data science tutorials (Przygotowywanie systemu do nauki o danych), aby zaimportować notes do obszaru roboczego.

• Jeśli wolisz skopiować i wkleić kod z tej strony, możesz utworzyć nowy notes.

• Przed rozpoczęciem uruchamiania kodu pamiętaj, aby podłączyć magazyn danych lakehouse do notesu.

Krok 1. Instalowanie bibliotek niestandardowych

W przypadku tworzenia modeli uczenia maszynowego lub analizy danych ad hoc może być konieczne szybkie zainstalowanie biblioteki niestandardowej na potrzeby sesji platformy Apache Spark. Dostępne są dwie opcje instalowania bibliotek.

• Użyj funkcji instalacji wbudowanej (%pip lub %conda) swojego notatnika, aby zainstalować bibliotekę tylko w bieżącym notatniku.
• Alternatywnie możesz utworzyć środowisko sieci szkieletowej, zainstalować biblioteki ze źródeł publicznych lub przekazać do niego biblioteki niestandardowe, a następnie administrator obszaru roboczego może dołączyć środowisko jako domyślne dla obszaru roboczego. Wszystkie biblioteki w środowisku staną się następnie dostępne do użycia w dowolnych notesach i definicjach zadań platformy Spark w obszarze roboczym. Aby uzyskać więcej informacji na temat środowisk, zobacz jak utworzyć, skonfigurować i używać środowiska w usłudze Microsoft Fabric.

Na potrzeby tego samouczka użyj %pip install, aby zainstalować bibliotekę imblearn w notesie.

# Use pip to install imblearn
%pip install imblearn

Krok 2. Ładowanie danych

Zestaw danych symuluje rejestrowanie parametrów maszyny produkcyjnej jako funkcję czasu, która jest powszechna w ustawieniach przemysłowych. Składa się z 10 000 punktów danych przechowywanych jako wiersze z funkcjami jako kolumnami. Funkcje obejmują:

• Unikatowy identyfikator (UID) z zakresu od 1 do 10000

• Identyfikator produktu, składający się z litery L (dla niskiej), M (dla średniej) lub H (dla wysokiej), aby wskazać wariant jakości produktu i numer seryjny specyficzny dla wariantu. Warianty niskiej, średniej i wysokiej jakości składają się odpowiednio na 60%, 30%i 10% wszystkich produktów

• Temperatura powietrza, w stopniach Kelvin (K)

• Temperatura procesu, w stopniach Kelvin

• Prędkość rotacji, w rewolucjach na minutę (RPM)

• Moment obrotowy w Newton-Meters (Nm)

• Zużycie narzędzia, w minutach. Warianty jakości H, M i L dodają odpowiednio 5, 3 i 2 minuty zużycia narzędzia do narzędzia używanego w procesie

• Etykieta błędu maszyny wskazująca, czy maszyna nie powiodła się w określonym punkcie danych. Ten konkretny punkt danych może mieć dowolny z następujących pięciu niezależnych trybów awarii:

  • Awaria zużycia narzędzia (TWF): narzędzie jest zastępowane lub ulega awarii w losowo wybranym czasie zużycia w czasie od 200 do 240 minut
  • Awaria rozpraszania ciepła (HDF): rozpraszanie ciepła powoduje awarię procesu, jeśli różnica między temperaturą powietrza a temperaturą procesu jest mniejsza niż 8,6 K, a prędkość obracania narzędzia jest mniejsza niż 1380 obr./min
  • Awaria zasilania (PWF): produkt momentu obrotowego i prędkości obrotowej (w rad/s) jest równy mocy wymaganej do procesu. Proces kończy się niepowodzeniem, jeśli ta moc spadnie poniżej 3500 W lub przekroczy 9000 W
  • Awaria nadmiernego wytrenowania (OSF): jeśli produkt zużycia i momentu obrotowego narzędzia przekracza 11 000 minimalnych nm dla wariantu produktu L (12 000 dla M, 13 000 dla H), proces kończy się niepowodzeniem z powodu nadmiernego wytrenowania
  • Losowe błędy (RNF): każdy proces ma szansę na niepowodzenie 0,1%, niezależnie od parametrów procesu

Pobierz zestaw danych i prześlij do Lakehouse

Połącz się z kontenerem Azure Open Datasets i załaduj zestaw danych konserwacji predykcyjnej. Ten kod pobiera publicznie dostępną wersję zestawu danych, a następnie przechowuje go w usłudze Fabric Lakehouse:

# Download demo data files into the lakehouse if they don't exist
import os, requests
DATA_FOLDER = "Files/predictive_maintenance/"  # Folder that contains the dataset
DATA_FILE = "predictive_maintenance.csv"  # Data file name
remote_url = "https://synapseaisolutionsa.z13.web.core.windows.net/data/MachineFaultDetection"
file_list = ["predictive_maintenance.csv"]
download_path = f"/lakehouse/default/{DATA_FOLDER}/raw"

if not os.path.exists("/lakehouse/default"):
    raise FileNotFoundError(
        "Default lakehouse not found, please add a lakehouse and restart the session."
    )
os.makedirs(download_path, exist_ok=True)
for fname in file_list:
    if not os.path.exists(f"{download_path}/{fname}"):
        r = requests.get(f"{remote_url}/{fname}", timeout=30)
        with open(f"{download_path}/{fname}", "wb") as f:
            f.write(r.content)
print("Downloaded demo data files into lakehouse.")

Po pobraniu zestawu danych do usługi Lakehouse możesz załadować go jako ramkę danych platformy Spark:

df = (
    spark.read.option("header", True)
    .option("inferSchema", True)
    .csv(f"{DATA_FOLDER}raw/{DATA_FILE}")
    .cache()
)
df.show(5)

W tej tabeli przedstawiono podgląd danych:

Zapisywanie DataFrame Spark do tabeli Delta w Lakehouse

Sformatuj dane (na przykład zastąp spacje podkreśleniami), aby ułatwić wykonywanie operacji platformy Spark w kolejnych krokach:

# Replace the space in the column name with an underscore to avoid an invalid character while saving
df = df.toDF(*(c.replace(' ', '_') for c in df.columns))
table_name = "predictive_maintenance_data"
df.show(5)

W tej tabeli przedstawiono podgląd danych z sformatowanymi nazwami kolumn:

# Save data with processed columns to the lakehouse
df.write.mode("overwrite").format("delta").save(f"Tables/{table_name}")
print(f"Spark DataFrame saved to delta table: {table_name}")

Krok 3. Wstępne przetwarzanie danych i wykonywanie eksploracyjnej analizy danych

Przekonwertuj ramkę danych Spark na ramkę danych pandas, aby użyć popularnych bibliotek kreślenia kompatybilnych z pandas.

data = spark.read.format("delta").load("Tables/predictive_maintenance_data")
SEED = 1234
df = data.toPandas()
df.drop(['UDI', 'Product_ID'],axis=1,inplace=True)
# Rename the Target column to IsFail
df = df.rename(columns = {'Target': "IsFail"})
df.info()

Przekonwertuj określone kolumny zestawu danych na liczby zmiennoprzecinkowe lub typy całkowite, jak wymagane, a zamapuj ciągi ('L', 'M', 'H') na wartości liczbowe (0, 1, 2).

# Convert temperature, rotational speed, torque, and tool wear columns to float
df['Air_temperature_[K]'] = df['Air_temperature_[K]'].astype(float)
df['Process_temperature_[K]'] = df['Process_temperature_[K]'].astype(float)
df['Rotational_speed_[rpm]'] = df['Rotational_speed_[rpm]'].astype(float)
df['Torque_[Nm]'] = df['Torque_[Nm]'].astype(float)
df['Tool_wear_[min]'] = df['Tool_wear_[min]'].astype(float)

# Convert the 'Target' column to an integer
df['IsFail'] = df['IsFail'].astype(int)
# Map 'L', 'M', 'H' to numerical values
df['Type'] = df['Type'].map({'L': 0, 'M': 1, 'H': 2})

Eksplorowanie danych za pomocą wizualizacji

# Import packages and set plotting style
import seaborn as sns
import matplotlib.pyplot as plt
import pandas as pd
sns.set_style('darkgrid')

# Create the correlation matrix
corr_matrix = df.corr(numeric_only=True)

# Plot a heatmap
plt.figure(figsize=(10, 8))
sns.heatmap(corr_matrix, annot=True)
plt.show()

Zgodnie z oczekiwaniami niepowodzenie (IsFail) jest skorelowane z wybranymi funkcjami (kolumnami). Macierz korelacji pokazuje, że Air_temperature, Process_temperature, Rotational_speed, Torquei Tool_wear mają najwyższą korelację ze zmienną IsFail.

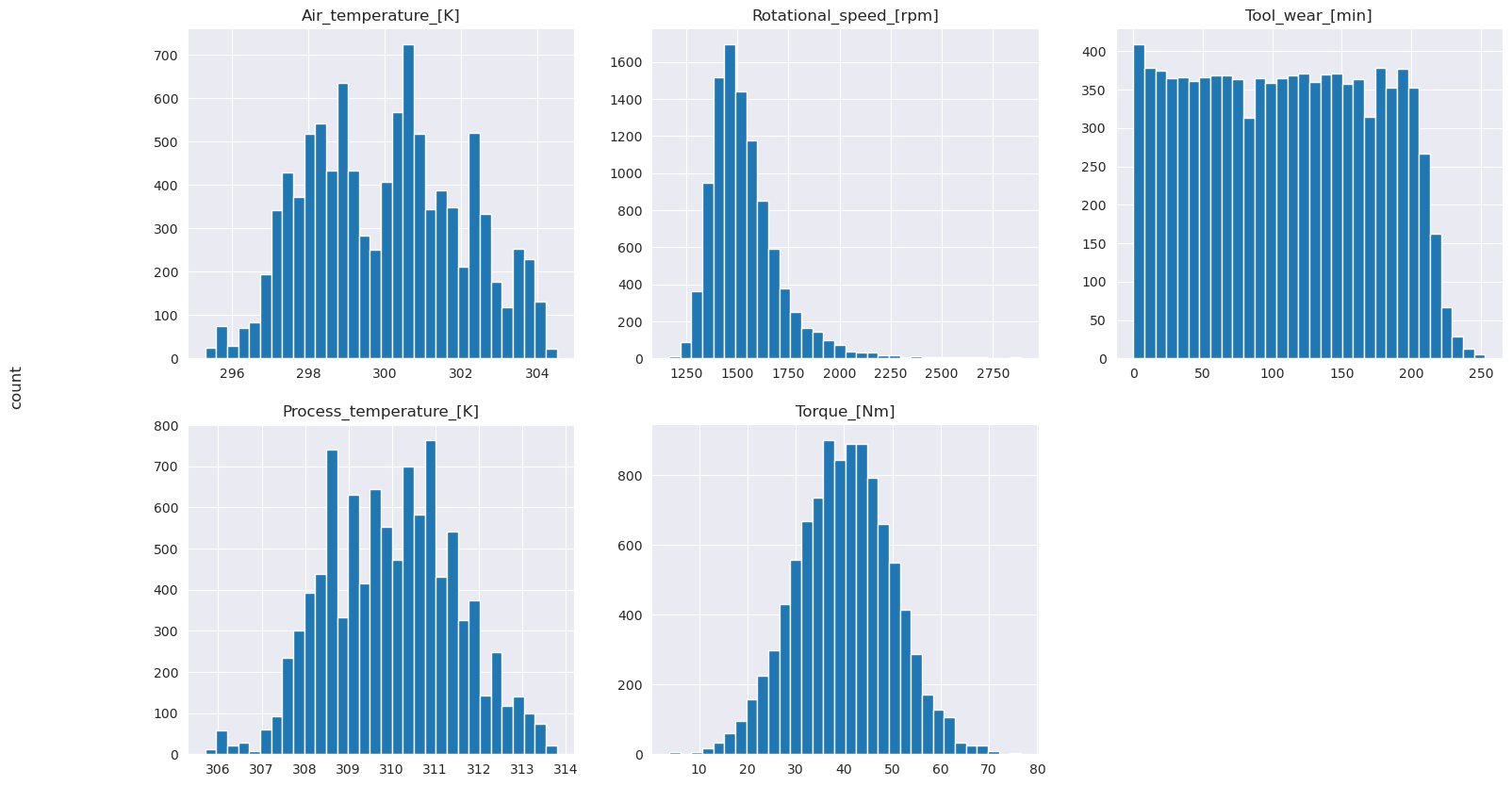

# Plot histograms of select features
fig, axes = plt.subplots(2, 3, figsize=(18,10))
columns = ['Air_temperature_[K]', 'Process_temperature_[K]', 'Rotational_speed_[rpm]', 'Torque_[Nm]', 'Tool_wear_[min]']
data=df.copy()
for ind, item in enumerate (columns):
    column = columns[ind]
    df_column = data[column]
    df_column.hist(ax = axes[ind%2][ind//2], bins=32).set_title(item)
fig.supylabel('count')
fig.subplots_adjust(hspace=0.2)
fig.delaxes(axes[1,2])

Jak pokazują wykresy, zmienne Air_temperature, Process_temperature, Rotational_speed, Torquei Tool_wear nie są rzadkie. Wydają się mieć dobrą ciągłość w przestrzeni funkcji. Te wykresy potwierdzają, że trenowanie modelu uczenia maszynowego na tym zestawie danych prawdopodobnie daje wiarygodne wyniki, które mogą uogólnić nowy zestaw danych.

Sprawdzanie zmiennej docelowej pod kątem dysproporcji klas

Zlicz próbki dla maszyn wadliwych i działających oraz zbadaj równowagę danych dla każdej klasy (IsFail=0, IsFail=1):

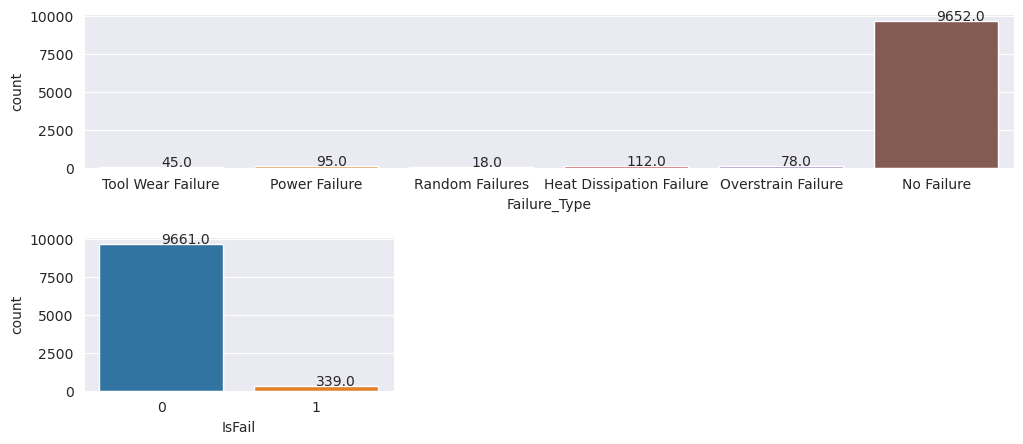

# Plot the counts for no failure and each failure type
plt.figure(figsize=(12, 2))
ax = sns.countplot(x='Failure_Type', data=df)
for p in ax.patches:
    ax.annotate(f'{p.get_height()}', (p.get_x()+0.4, p.get_height()+50))

plt.show()

# Plot the counts for no failure versus the sum of all failure types
plt.figure(figsize=(4, 2))
ax = sns.countplot(x='IsFail', data=df)
for p in ax.patches:
    ax.annotate(f'{p.get_height()}', (p.get_x()+0.4, p.get_height()+50))

plt.show()

Wykresy wskazują, że klasa no-failure (pokazana jako IsFail=0 na drugim wykresie) stanowi większość próbek. Użyj techniki oversampling, aby utworzyć bardziej zrównoważony zestaw danych trenowania:

# Separate features and target
features = df[['Type', 'Air_temperature_[K]', 'Process_temperature_[K]', 'Rotational_speed_[rpm]', 'Torque_[Nm]', 'Tool_wear_[min]']]
labels = df['IsFail']

# Split the dataset into the training and testing sets
from sklearn.model_selection import train_test_split
X_train, X_test, y_train, y_test = train_test_split(features, labels, test_size=0.2, random_state=42)

# Ignore warnings
import warnings
warnings.filterwarnings('ignore')
# Save test data to the lakehouse for use in future sections
table_name = "predictive_maintenance_test_data"
df_test_X = spark.createDataFrame(X_test)
df_test_X.write.mode("overwrite").format("delta").save(f"Tables/{table_name}")
print(f"Spark DataFrame saved to delta table: {table_name}")

Nadpróbkowanie w celu zrównoważenia klas w zestawie danych treningowego

Poprzednia analiza wykazała, że zestaw danych jest wysoce niezrównoważony. Nierównowaga ta staje się problemem, ponieważ klasa mniejszości ma zbyt mało przykładów dla modelu, aby skutecznie nauczyć się granicy decyzyjnej.

SMOTE może rozwiązać ten problem. SMOTE to powszechnie używana technika nadpróbkowania, która generuje syntetyczne przykłady. Generuje przykłady dla klasy mniejszości na podstawie odległości euklidianu między punktami danych. Ta metoda różni się od losowego nadpróbkowania, ponieważ tworzy nowe przykłady, które nie polegają tylko na powielaniu klasy mniejszości. Metoda staje się bardziej efektywną techniką obsługi niezrównoważonych zestawów danych.

# Disable MLflow autologging because you don't want to track SMOTE fitting
import mlflow

mlflow.autolog(disable=True)

from imblearn.combine import SMOTETomek
smt = SMOTETomek(random_state=SEED)
X_train_res, y_train_res = smt.fit_resample(X_train, y_train)

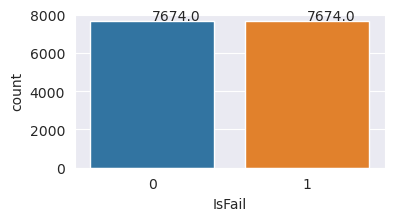

# Plot the counts for both classes
plt.figure(figsize=(4, 2))
ax = sns.countplot(x='IsFail', data=pd.DataFrame({'IsFail': y_train_res.values}))
for p in ax.patches:
    ax.annotate(f'{p.get_height()}', (p.get_x()+0.4, p.get_height()+50))

plt.show()

Pomyślnie zrównoważyłeś zestaw danych. Teraz możesz przejść do szkolenia modelu.

Krok 4. Trenowanie i ocenianie modeli

MLflow rejestruje modele, trenuje i porównuje różne modele oraz wybiera najlepszy model do celów przewidywania. Do trenowania modeli można użyć następujących trzech modeli:

• Klasyfikator lasu losowego
• Klasyfikator regresji logistycznej
• Klasyfikator XGBoost

Trenowanie klasyfikatora lasu losowego

import numpy as np
from sklearn.ensemble import RandomForestClassifier
from mlflow.models.signature import infer_signature
from sklearn.metrics import f1_score, accuracy_score, recall_score

mlflow.set_experiment("Machine_Failure_Classification")
mlflow.autolog(exclusive=False) # This is needed to override the preconfigured autologging behavior

with mlflow.start_run() as run:
    rfc_id = run.info.run_id
    print(f"run_id {rfc_id}, status: {run.info.status}")
    rfc = RandomForestClassifier(max_depth=5, n_estimators=50)
    rfc.fit(X_train_res, y_train_res)
    signature = infer_signature(X_train_res, y_train_res)

    mlflow.sklearn.log_model(
        rfc,
        "machine_failure_model_rf",
        signature=signature,
        registered_model_name="machine_failure_model_rf"
    )

    y_pred_train = rfc.predict(X_train)
    # Calculate the classification metrics for test data
    f1_train = f1_score(y_train, y_pred_train, average='weighted')
    accuracy_train = accuracy_score(y_train, y_pred_train)
    recall_train = recall_score(y_train, y_pred_train, average='weighted')

    # Log the classification metrics to MLflow
    mlflow.log_metric("f1_score_train", f1_train)
    mlflow.log_metric("accuracy_train", accuracy_train)
    mlflow.log_metric("recall_train", recall_train)

    # Print the run ID and the classification metrics
    print("F1 score_train:", f1_train)
    print("Accuracy_train:", accuracy_train)
    print("Recall_train:", recall_train)

    y_pred_test = rfc.predict(X_test)
    # Calculate the classification metrics for test data
    f1_test = f1_score(y_test, y_pred_test, average='weighted')
    accuracy_test = accuracy_score(y_test, y_pred_test)
    recall_test = recall_score(y_test, y_pred_test, average='weighted')

    # Log the classification metrics to MLflow
    mlflow.log_metric("f1_score_test", f1_test)
    mlflow.log_metric("accuracy_test", accuracy_test)
    mlflow.log_metric("recall_test", recall_test)

    # Print the classification metrics
    print("F1 score_test:", f1_test)
    print("Accuracy_test:", accuracy_test)
    print("Recall_test:", recall_test)

Na podstawie wyników, zarówno zestawy danych treningowych, jak i testowych dają wynik F1, dokładność i czułość na poziomie około 0,9 przy użyciu klasyfikatora lasu losowego.

Trenowanie klasyfikatora regresji logistycznej

from sklearn.linear_model import LogisticRegression

with mlflow.start_run() as run:
    lr_id = run.info.run_id
    print(f"run_id {lr_id}, status: {run.info.status}")
    lr = LogisticRegression(random_state=42)
    lr.fit(X_train_res, y_train_res)
    signature = infer_signature(X_train_res, y_train_res)

    mlflow.sklearn.log_model(
        lr,
        "machine_failure_model_lr",
        signature=signature,
        registered_model_name="machine_failure_model_lr"
    )

    y_pred_train = lr.predict(X_train)
    # Calculate the classification metrics for training data
    f1_train = f1_score(y_train, y_pred_train, average='weighted')
    accuracy_train = accuracy_score(y_train, y_pred_train)
    recall_train = recall_score(y_train, y_pred_train, average='weighted')

    # Log the classification metrics to MLflow
    mlflow.log_metric("f1_score_train", f1_train)
    mlflow.log_metric("accuracy_train", accuracy_train)
    mlflow.log_metric("recall_train", recall_train)

    # Print the run ID and the classification metrics
    print("F1 score_train:", f1_train)
    print("Accuracy_train:", accuracy_train)
    print("Recall_train:", recall_train)

    y_pred_test = lr.predict(X_test)
    # Calculate the classification metrics for test data
    f1_test = f1_score(y_test, y_pred_test, average='weighted')
    accuracy_test = accuracy_score(y_test, y_pred_test)
    recall_test = recall_score(y_test, y_pred_test, average='weighted')

    # Log the classification metrics to MLflow
    mlflow.log_metric("f1_score_test", f1_test)
    mlflow.log_metric("accuracy_test", accuracy_test)
    mlflow.log_metric("recall_test", recall_test)

Trenowanie klasyfikatora XGBoost

from xgboost import XGBClassifier

with mlflow.start_run() as run:
    xgb = XGBClassifier()
    xgb_id = run.info.run_id
    print(f"run_id {xgb_id}, status: {run.info.status}")
    xgb.fit(X_train_res.to_numpy(), y_train_res.to_numpy())
    signature = infer_signature(X_train_res, y_train_res)

    mlflow.xgboost.log_model(
        xgb,
        "machine_failure_model_xgb",
        signature=signature,
        registered_model_name="machine_failure_model_xgb"
    )

    y_pred_train = xgb.predict(X_train)
    # Calculate the classification metrics for training data
    f1_train = f1_score(y_train, y_pred_train, average='weighted')
    accuracy_train = accuracy_score(y_train, y_pred_train)
    recall_train = recall_score(y_train, y_pred_train, average='weighted')

    # Log the classification metrics to MLflow
    mlflow.log_metric("f1_score_train", f1_train)
    mlflow.log_metric("accuracy_train", accuracy_train)
    mlflow.log_metric("recall_train", recall_train)

    # Print the run ID and the classification metrics
    print("F1 score_train:", f1_train)
    print("Accuracy_train:", accuracy_train)
    print("Recall_train:", recall_train)

    y_pred_test = xgb.predict(X_test)
    # Calculate the classification metrics for test data
    f1_test = f1_score(y_test, y_pred_test, average='weighted')
    accuracy_test = accuracy_score(y_test, y_pred_test)
    recall_test = recall_score(y_test, y_pred_test, average='weighted')

    # Log the classification metrics to MLflow
    mlflow.log_metric("f1_score_test", f1_test)
    mlflow.log_metric("accuracy_test", accuracy_test)
    mlflow.log_metric("recall_test", recall_test)

Krok 5. Wybieranie najlepszego modelu i przewidywanie danych wyjściowych

W poprzedniej sekcji wytrenowałeś trzy różne klasyfikatory: las losowy, regresję logistyczną i XGBoost. Teraz masz możliwość programowego uzyskiwania dostępu do wyników lub używania interfejsu użytkownika.

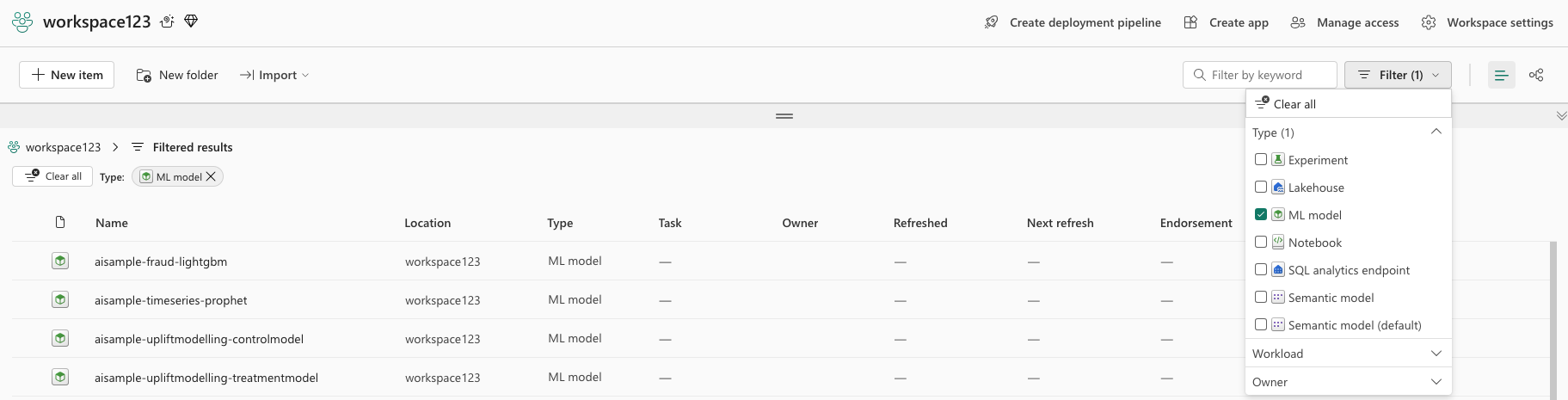

W przypadku opcji ścieżki interfejsu użytkownika przejdź do przestrzeni roboczej i przefiltruj modele.

Wybierz poszczególne modele, aby uzyskać szczegółowe informacje o wydajności modelu.

W tym przykładzie pokazano, jak programowo uzyskać dostęp do modeli za pośrednictwem biblioteki MLflow:

runs = {'random forest classifier':   rfc_id,
        'logistic regression classifier': lr_id,
        'xgboost classifier': xgb_id}

# Create an empty DataFrame to hold the metrics
df_metrics = pd.DataFrame()

# Loop through the run IDs and retrieve the metrics for each run
for run_name, run_id in runs.items():
    metrics = mlflow.get_run(run_id).data.metrics
    metrics["run_name"] = run_name
    df_metrics = df_metrics.append(metrics, ignore_index=True)

# Print the DataFrame
print(df_metrics)

Chociaż XGBoost daje najlepsze wyniki w zestawie treningowym, działa źle na danych testowych. Ta niska wydajność wskazuje na nadmierne dopasowanie. Klasyfikator regresji logistycznej działa słabo zarówno na zestawach danych szkoleniowych, jak i testowych. Ogólnie rzecz biorąc, las losowy osiąga dobrą równowagę między wydajnością uczenia się a unikaniem przeuczenia.

W następnej sekcji wybierz zarejestrowany model lasu losowego i wykonaj przewidywanie za pomocą funkcji PREDICT:

from synapse.ml.predict import MLFlowTransformer

model = MLFlowTransformer(
    inputCols=list(X_test.columns),
    outputCol='predictions',
    modelName='machine_failure_model_rf',
    modelVersion=1
)

Za pomocą utworzonego obiektu MLFlowTransformer w celu załadowania modelu do wnioskowania użyj interfejsu API przekształcania, aby ocenić model w testowym zestawie danych:

predictions = model.transform(spark.createDataFrame(X_test))
predictions.show()

W tej tabeli przedstawiono dane wyjściowe:

Zapisz dane w lakehouse. Następnie dane staną się dostępne do późniejszego użycia — na przykład pulpit nawigacyjny usługi Power BI.

# Save test data to the lakehouse for use in the next section.
table_name = "predictive_maintenance_test_with_predictions"
predictions.write.mode("overwrite").format("delta").save(f"Tables/{table_name}")
print(f"Spark DataFrame saved to delta table: {table_name}")

Krok 6. Wyświetlanie analizy biznesowej za pomocą wizualizacji w usłudze Power BI

Pokaż wyniki w formacie offline z pulpitem nawigacyjnym usługi Power BI.

Na panelu kontrolnym pokazano, że Tool_wear i Torque utworzyły zauważalną granicę między przypadkami niepowodzenia i udanymi, zgodnie z wcześniejszymi oczekiwaniami po analizie korelacji w kroku 2.

Powiązana zawartość

• Trenowanie i ocenianie modelu klasyfikacji tekstu
• model uczenia maszynowego w usłudze Microsoft Fabric
• Trenowanie modeli uczenia maszynowego
• eksperymenty uczenia maszynowego w usłudze Microsoft Fabric
