Ćwiczenie — tworzenie klastra HPC na podstawie wbudowanych szablonów

Nowe klastry można tworzyć bezpośrednio z interfejsu graficznego aplikacji internetowej Azure CycleCloud. CycleCloud oferuje wiele wstępnie zdefiniowanych szablonów specyficznych dla danego harmonogramu, co ułatwia proces aprowizacji klastra dla odpowiednich harmonogramów.

Teraz, gdy aprowizujesz maszynę wirtualną platformy Azure, która hostuje aplikacje internetowe CycleCloud, możesz ocenić jej użycie do wdrożenia klastra HPC opartego na technologii Slurm na platformie Azure. Najpierw musisz upewnić się, że subskrypcja platformy Azure spełnia wymagania dotyczące zasobów klastra. Należy również rozważyć, czy zespół zarządzający chce zachować koszt klastra w budżecie projektu. Dlatego planujesz skonfigurować alerty budżetowe usługi CycleCloud i wycofać środowisko laboratoryjne po zakończeniu oceny.

W tym ćwiczeniu przejdziesz przez proces wdrażania klastra HPC opartego na technologii Slurm na platformie Azure przy użyciu usługi Azure CycleCloud. Ćwiczenie składa się z następujących zadań:

• Zadanie 1. Przygotowanie do wdrożenia klastra HPC
• Zadanie 2. Tworzenie klastra HPC przy użyciu usługi Azure CycleCloud
• Zadanie 3. Konfigurowanie i uruchamianie klastra HPC przy użyciu usługi Azure CycleCloud
• Zadanie 4. Czyszczenie środowiska laboratoryjnego

Zadanie 1. Przygotowanie do wdrożenia klastra HPC

Przed wdrożeniem klastra HPC należy najpierw upewnić się, że masz wystarczającą liczbę zasobów sieciowych i obliczeniowych, aby uwzględnić jego użycie.

1. Na komputerze przejdź do okna przeglądarki internetowej z wyświetloną witryną Azure Portal.

2. W witrynie Azure Portal użyj pola wyszukiwania w górnej części interfejsu portalu, aby wyszukać grupę zasobów cyclecloud-rg .

3. W witrynie Azure Portal na stronie cyclecloud-rg na liście zasobów wybierz wpis cyclecloud-rg-vnet reprezentujący sieć wirtualną aprowizowaną w poprzednim ćwiczeniu tego modułu.

4. Na stronie cyclecloud-rg-vnet w menu pionowym po lewej stronie wybierz pozycję Podsieci.

5. Na karcie cyclecloud-rg-vnet | Podsieci wybierz + Podsieć.

6. W okienku Dodawanie podsieci w polu tekstowym Nazwa wprowadź contoso-slurm-lab-cluster-subnet, zaakceptuj domyślny zakres podsieci i wybierz pozycję Zapisz.

   Uwaga / Notatka

   Zalecamy oddzielenie podsieci hostujących maszynę wirtualną platformy Azure CycleCloud z podsieci hostujących zasoby obliczeniowe klastra. W przypadku większych klastrów należy przydzielić wystarczająco duże zakresy adresów IP.

7. W portalu Azure użyj pola wyszukiwania, aby wyszukać Subskrypcje.

8. Na stronie Subskrypcje wybierz subskrypcję platformy Azure używaną do ćwiczeń w tym module.

9. Na stronie wyświetlającej subskrypcję platformy Azure w menu pionowym po lewej stronie w sekcji Ustawienia wybierz pozycję Użycie i przydziały.

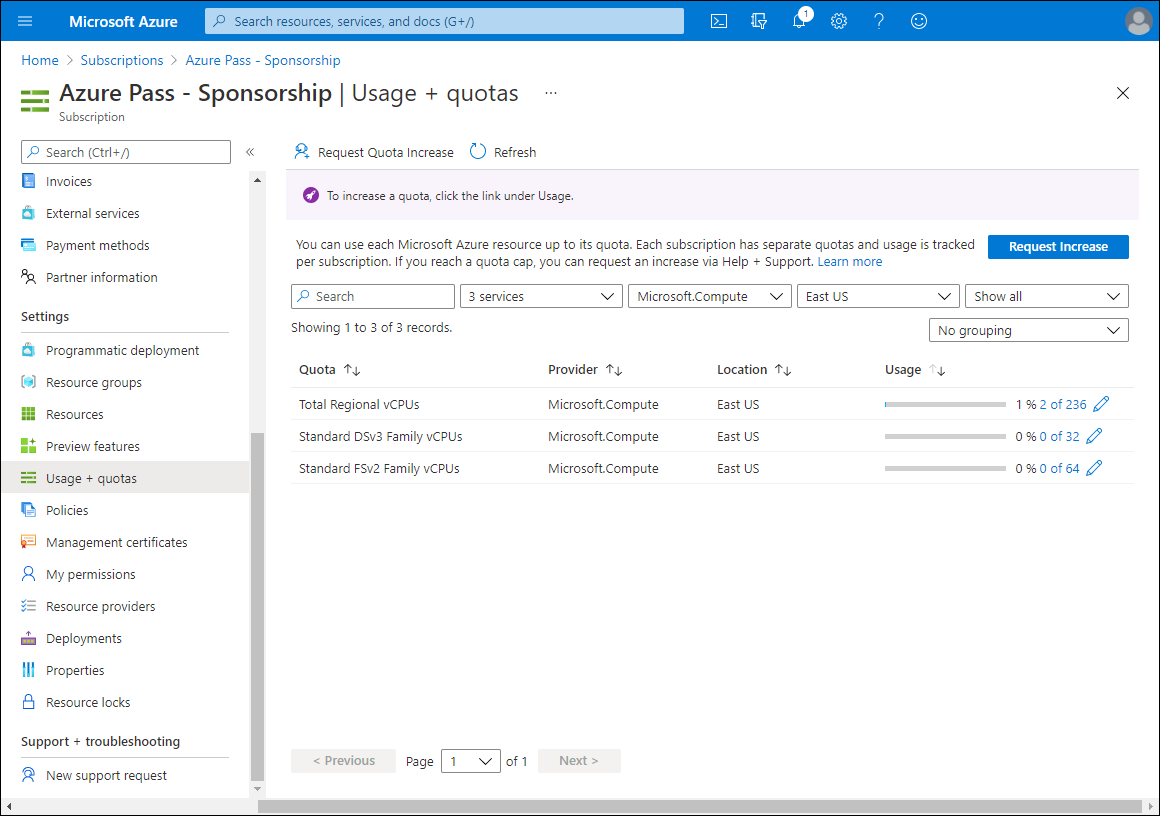

10. W okienku Użycie i przydziały skonfiguruj następujące ustawienia filtrowania (pozostaw inne osoby z ich wartościami domyślnymi):

    Ustawienia	Wartość
    Wybieranie usługi	Wybierz pozycje Standardowe procesory wirtualne rodziny Dv3, Standardowe procesory wirtualne rodziny FSv2 i Łączna liczba regionalnych procesorów wirtualnych.
    Wybierz dostawcę	Wybierz wpis Microsoft.Compute .
    Wybieranie lokalizacji	Wybierz nazwę regionu świadczenia usługi Azure, w którym zamierzasz wdrożyć klaster w tym ćwiczeniu.

11. Przejrzyj dane wyjściowe i zidentyfikuj liczbę dostępnych procesorów wirtualnych w każdej grupie.



Zadanie 2. Tworzenie klastra HPC przy użyciu usługi Azure CycleCloud

Teraz masz aplikację internetową CycleCloud zainstalowaną na maszynie wirtualnej platformy Azure, wystarczającą liczbę rdzeni procesorów wirtualnych dostępnych w ramach subskrypcji platformy Azure oraz wyznaczoną podsieć sieciową, która może służyć do automatycznego skalowania węzłów klastra. Możesz przystąpić do wdrażania klastra opartego na technologii Slurm.

1. Na komputerze w oknie przeglądarki internetowej z wyświetloną stroną Subskrypcje aplikacji internetowej Azure CycleCloud w lewym górnym rogu wybierz link Wstecz do klastrów .

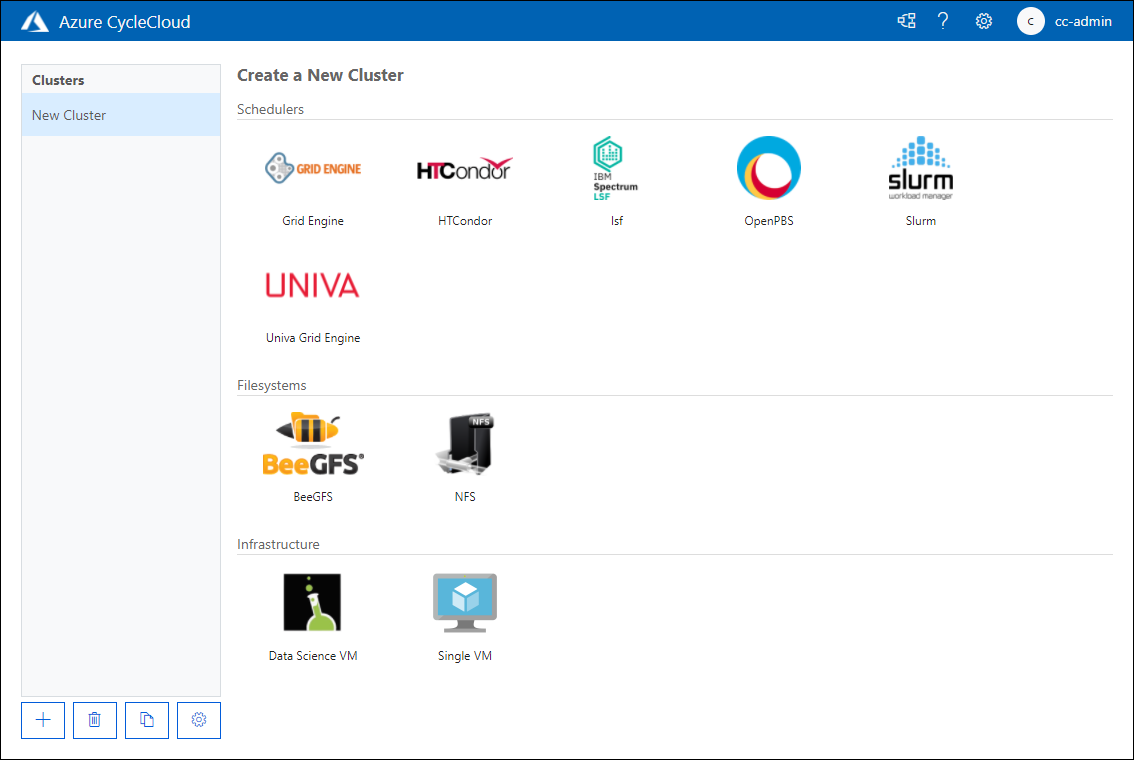

2. Na stronie Tworzenie nowego klastra przejrzyj dostępne opcje, a następnie w sekcji Harmonogramy wybierz pozycję Slurm.



3. Na karcie Informacje na stronie Nowy klaster Slurm w polu tekstowym Nazwa klastra wprowadź contoso-slurm-lab-cluster.

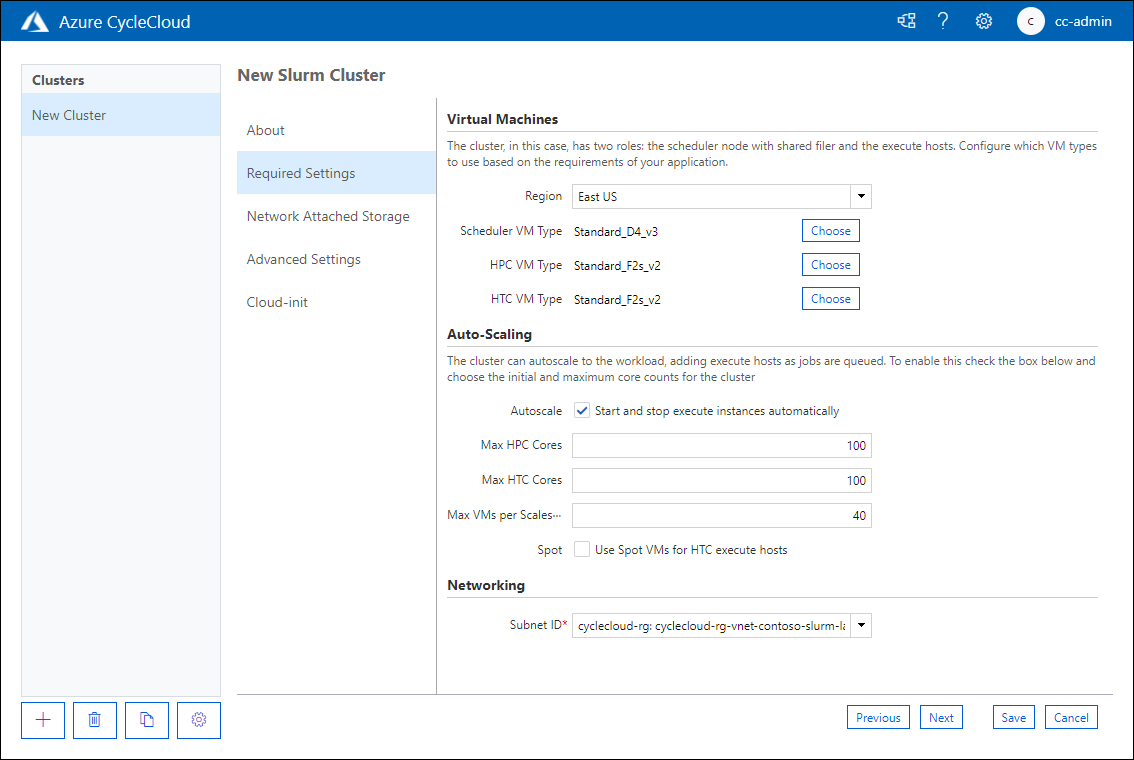

4. Na karcie Wymagane ustawienia na stronie Nowy klaster Slurm w polu tekstowym Nazwa klastra skonfiguruj następujące ustawienia (pozostaw inne z ich wartościami domyślnymi):

   Ustawienia	Wartość
   Rejon	Wybierz nazwę regionu świadczenia usługi Azure, w którym zamierzasz wdrożyć klaster w tym ćwiczeniu.

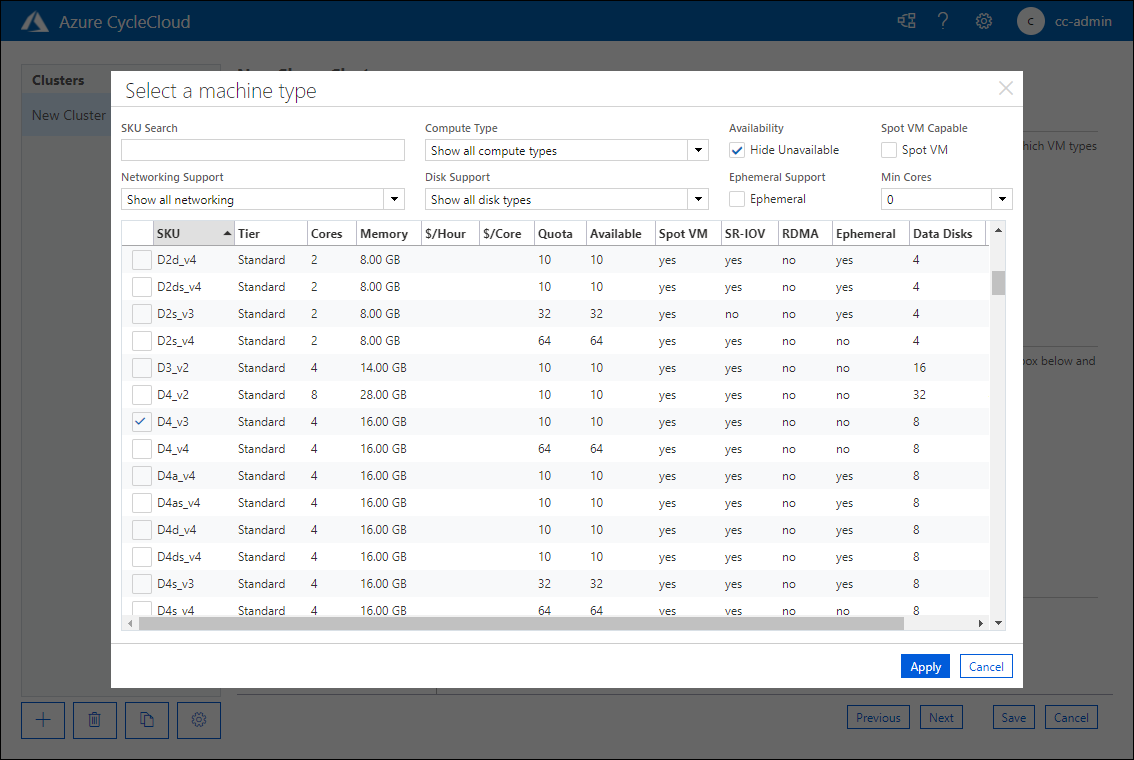

   Typ maszyny wirtualnej dla harmonogramu	Wybierz Wybierz, a następnie w oknie podręcznym Wybierz typ maszyny w polu tekstowym Wyszukiwanie SKU wprowadź "D2ds_v5". Na liście wyników zaznacz pole wyboru obok wpisu D2ds_v5 , a następnie wybierz pozycję Zastosuj.



   Ustawienia	Wartość
   Maksymalna liczba rdzeni HPC	Wprowadź 100
   Maksymalna liczba rdzeni HTC	Wprowadź 100
   Maksymalna liczba maszyn wirtualnych w zestawie skalowania	Wprowadź 40
   Identyfikator podsieci	Wybierz cyclecloud-rg: cyclecloud-rg-vnet-contoso-slurm-lab-cluster-subnet



   Uwaga / Notatka

   Ustawienie Max VMs per Scaleset ogranicza maksymalny rozmiar zadania Message Passing Interface, które można uruchomić na klastrze, ponieważ scaleset jest obecnie granicą fabricu InfiniBand.

5. Na karcie Magazyn dołączony do sieci na stronie Nowy klaster Slurm sprawdź, czy typ NFS jest ustawiony na Wbudowany. Zaakceptuj wartość domyślną rozmiaru (GB) ustawioną na 100, a następnie wybierz przycisk Dalej.



6. Na karcie Ustawienia zaawansowane na stronie Nowy klaster Slurm przejrzyj dostępne opcje bez wprowadzania żadnych zmian, a następnie wybierz przycisk Dalej.



7. Na karcie Cloud-init na stronie Nowy klaster Slurm przejrzyj dostępne opcje bez wprowadzania żadnych zmian, a następnie wybierz pozycję Zapisz.

Zadanie 3. Konfigurowanie i uruchamianie klastra HPC przy użyciu usługi Azure CycleCloud

Aby przygotować się do operacjonalizacji klastra, ustaw alerty, aby otrzymywać powiadomienia, gdy koszty użycia klastra osiągną budżet przydzielony na koszt zasobów platformy Azure. Zweryfikuj również wdrożenie, uruchamiając klaster za pomocą interfejsu graficznego aplikacji internetowej CycleCloud.

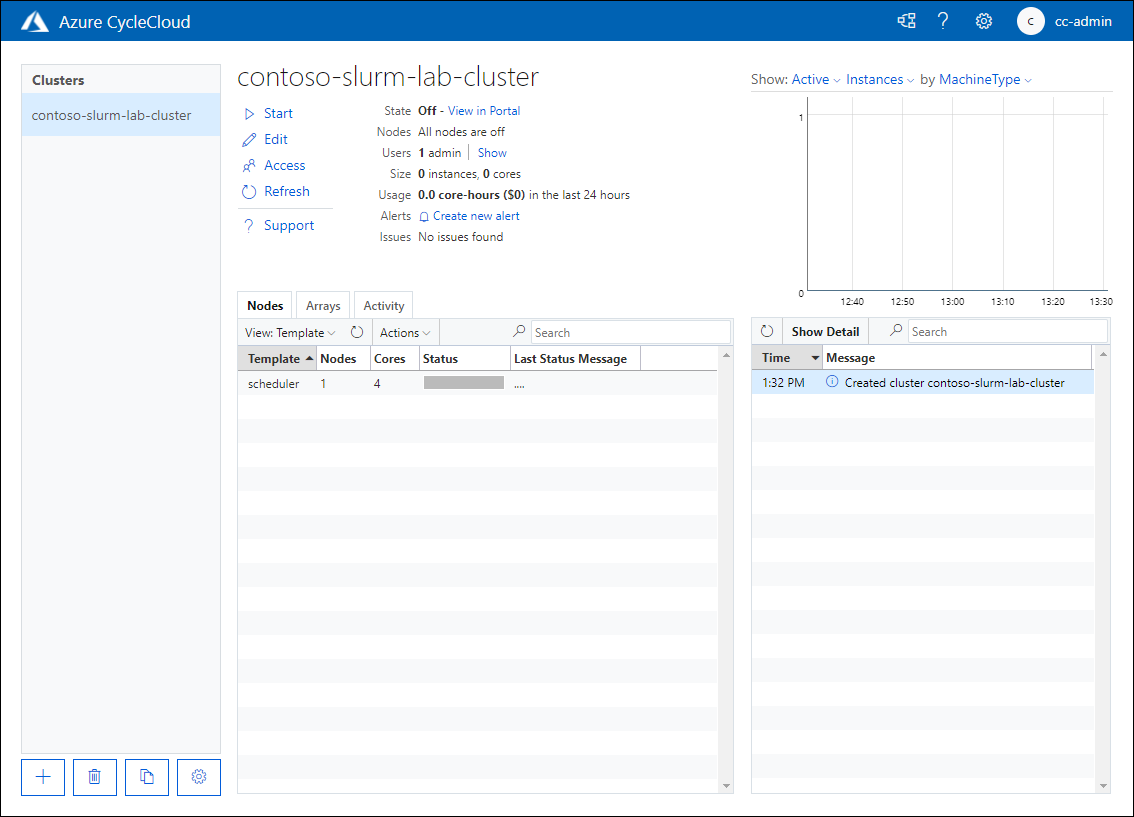

1. Na komputerze w przeglądarce internetowej wyświetlającej interfejs graficzny aplikacji internetowej Azure CycleCloud przejrzyj właściwości nowo wdrożonego klastra.



2. Na stronie contoso-slurm-lab-cluster wybierz link Utwórz nowy alert .

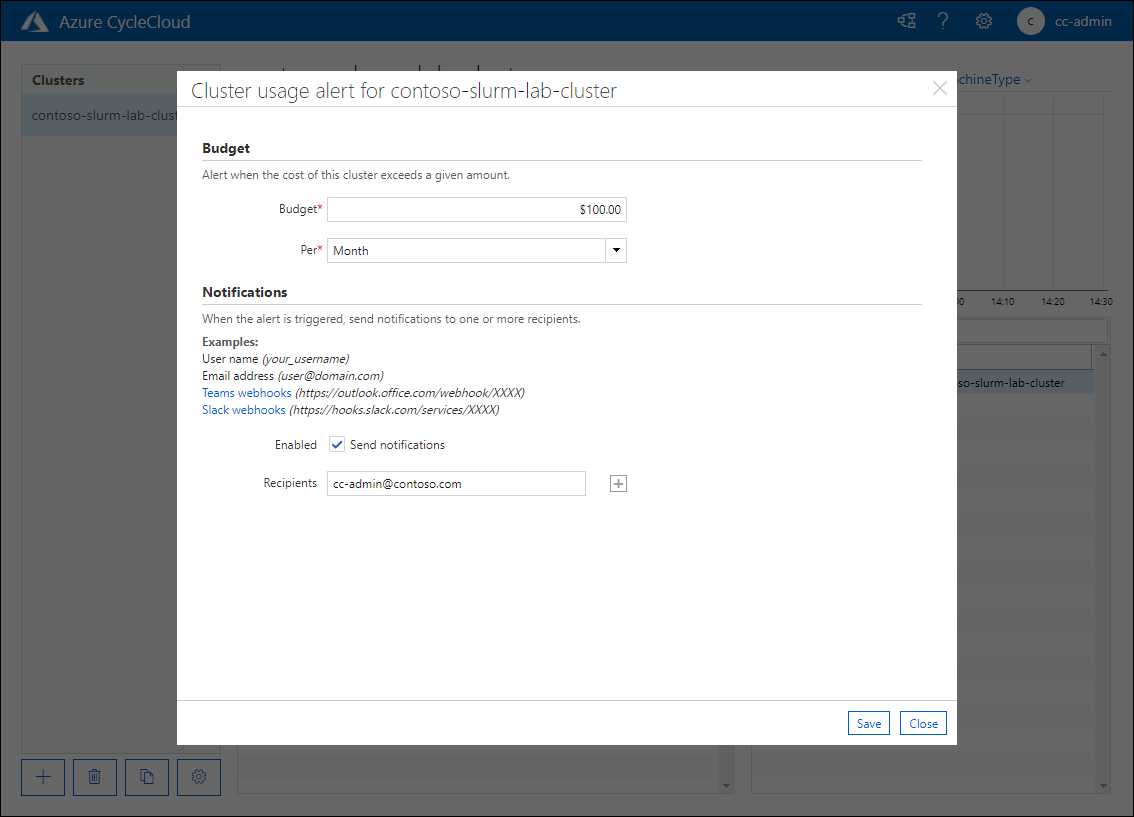

3. W oknie podręcznym Alert użycia klastra contoso-slurm-lab-cluster określ następujące ustawienia, a następnie wybierz Zapisz:

   Ustawienia	Wartość
   Budżet	100,00 USD
   Na	Miesiąc
   Wysyłanie powiadomienia	Włączone
   Adresatów	cc-admin@contoso.com



4. Wróć na stronę contoso-slurm-lab-cluster , wybierz link Uruchom , a po wyświetleniu monitu o potwierdzenie wybierz przycisk OK.

5. Monitoruj proces uruchamiania.

   Uwaga / Notatka

   Proces obejmuje aprowizowanie maszyny wirtualnej platformy Azure obsługującej rolę węzła głównego klastra oraz instalację i konfigurację harmonogramu Slurm. Może to potrwać około pięciu minut.



Zadanie 4. Czyszczenie środowiska laboratoryjnego

Ukończono testowanie procesu wdrażania klastra przy użyciu aplikacji Azure CycleCloud. Aby uniknąć niepotrzebnych kosztów związanych z korzystaniem z zasobów platformy Azure, zakończ działanie klastra i usuń wszystkie zasoby aprowidowane w ramach ćwiczeń tego kursu.

1. Na komputerze w przeglądarce internetowej wyświetlającej interfejs graficzny aplikacji internetowej Azure CycleCloud na stronie contoso-slurm-lab-cluster wybierz link Zakończ, a po wyświetleniu monitu wybierz OK.

2. Monitoruj proces zakończenia.

   Uwaga / Notatka

   Proces obejmuje anulowanie aprowizacji maszyny wirtualnej platformy Azure obsługującej rolę węzła głównego klastra. Może to potrwać około pięciu minut.

   Uwaga / Notatka

   Zasoby wdrożone w ramach tego ćwiczenia należy usunąć zgodnie z opisem w tym zadaniu. Jeśli nie usuniesz zasobów, możesz ponieść dodatkowe opłaty za subskrypcję.

   Uwaga / Notatka

   Aby usunąć wszystkie inne zasoby utworzone w tym laboratorium, usuń grupę zasobów cyclecloud-rg.

3. Na komputerze przejdź do okna przeglądarki wyświetlającego witrynę Azure Portal.

4. W portalu Azure przejdź do sekcji cyclecloud-rg. Wybierz wpis Usuń grupę zasobów na pasku narzędzi, a następnie w polu tekstowym WPISZ NAZWĘ GRUPY ZASOBÓW wpisz cyclecloud-rg, a następnie wybierz pozycję Usuń.

5. Powtórz poprzedni krok, aby usunąć grupę zasobów o nazwie rozpoczynającej się od contoso-slurm-lab-cluster- zawierającego zasób dysku używany przez klaster.

Gratulacje! Drugie ćwiczenie tego modułu zostało ukończone pomyślnie. Zapewniono dostępność zasobów obliczeniowych i sieciowych wymaganych do wdrożenia nowego klastra. Następnie wdrożono klaster przy użyciu usługi Azure CycleCloud, skonfigurowano alerty budżetowe i uruchomiono go w celu zweryfikowania jego funkcjonalności. Na koniec klaster został zakończony i usunięto wszystkie zasoby aprowizowane w tym module, aby uniknąć niepotrzebnych kosztów.
