Panel drzewa śledzenia

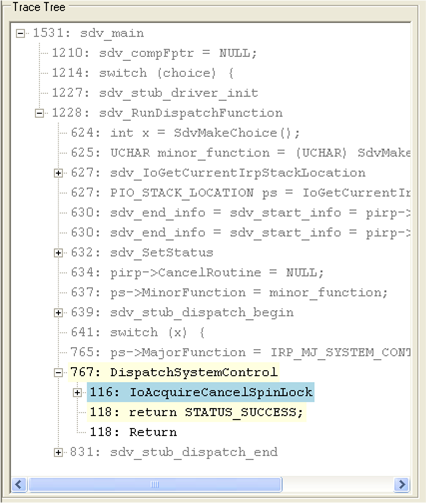

Okienko Drzewo śledzenia wyświetla ślad krytycznych elementów kodu źródłowego, wykonanych w ścieżce prowadzącej do naruszenia reguły, jak pokazano na poniższym zrzucie ekranu.

Te krytyczne elementy, takie jak wywołania funkcji i przypisania, pochodzą ze wszystkich plików źródłowych, które zostały użyte do wykrywania naruszenia reguły, w tym kodu modelu systemu operacyjnego SDV (plik sdv-harness.c), plików źródłowych reguły SDV (*.slic) i kodu źródłowego sterownika. Elementy kodu są wyświetlane w kolejności, w której zostały wykonane, nawet jeśli pochodzą z różnych plików.

SDV koordynuje wyświetlanie w okienku Drzewo śledzenia z wyświetlaniem w okienku Kod źródłowy i okienku Stan. Podczas przechodzenia przez kod źródłowy w okienku Drzewo śledzenia, SDV automatycznie wyróżnia odpowiedni wiersz kodu w okienku Kod źródłowy i wyświetla wartości zmiennych w odpowiednim punkcie w okienku Stan.

Ta sekcja zawiera następujące elementy:

Zrozumienie okienka drzewa śledzenia

Kodowanie kolorami w okienku Drzewa śledzenia

Akcje panelu drzewa śledzenia
