Wprowadzenie do sieci systemowych

Obszar sieci systemowej (SAN) to połączeniowa sieć o wysokiej wydajności, która może łączyć klaster komputerów. Sieć SAN zapewnia wysoką przepustowość (1 Gb/s lub większą) z małym opóźnieniem. Sieć SAN jest zwykle przełączana przez koncentratory, które obsługują co najmniej osiem węzłów. Długość między węzłami w sieci SAN waha się od kilku metrów do kilku kilometrów.

W przeciwieństwie do istniejących technologii sieciowych, takich jak Ethernet i ATM, sieć SAN oferuje niezawodną usługę transportu; oznacza to, że sieć SAN gwarantuje dostarczanie niekorupliowanych danych w tej samej kolejności, w której została wysłana. Punkty końcowe połączeń w sieci SAN nie muszą używać stosu protokołu TCP/IP do transferu danych, chyba że ruch musi być kierowany między podsieciami. Komunikacja lokalna SAN może używać natywnego transportu SAN, pomijając stos protokołu TCP/IP.

Kontroler interfejsu sieciowego (NIC) sieci SAN, sterownik transportowy dla tego kontrolera, lub ich kombinacja, udostępniają prywatny interfejs transportowy. Jednak ponieważ większość aplikacji sieciowych jest zapisywana do używania protokołu TCP/IP za pośrednictwem gniazd systemu Windows, nie może używać sieci SAN bezpośrednio. Składniki Windows Sockets Direct pokazane na poniższej ilustracji pozwalają tym aplikacjom korzystać z przezroczystego używania sieci SAN bez konieczności modyfikowania. Windows Sockets Direct jest częścią:

• Microsoft Windows 2000 Datacenter Server

• Microsoft Windows 2000 Advanced Server SP2

• Microsoft Windows 2000 Server Appliance Kit SP2

• Microsoft Windows Server 2003

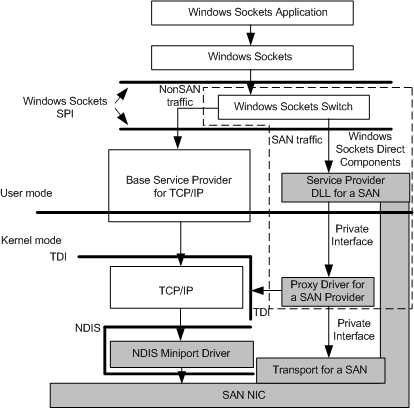

Na poniższej ilustracji przedstawiono architekturę wymaganą do obsługi sieci SAN. Zacienione obszary reprezentują składniki, które dostawca karty sieciowej SIECI SAN dostarcza w celu umożliwienia korzystania z sieci SAN.

Poniżej przedstawiono opis składników przedstawionych na tym rysunku.

aplikacja Windows Sockets
Aplikacja, która interfejsuje się z gniazdami systemu Windows dla usług sieciowych.

Windows sockets
Interfejs Windows Sockets (Ws2_32.dll).

SPI gniazd systemu Windows
Interfejs dostawcy usług Windows Sockets (SPI).

przełącznik Windows Sockets
Sokety systemu Windows przełączają się między standardowym dostawcą TCP/IP a określonymi dostawcami usług SAN.

dostawcy usług TCP/IP
Biblioteka DLL trybu użytkownika i skojarzony sterownik proxy trybu jądra stanowią standardowego dostawcę usług Windows Sockets dla protokołu TCP/IP. Sterownik proxy udostępnia interfejs TDI.

TCP/IP
Standardowy sterownik protokołu TCP/IP.

dostawca usług SAN
Część biblioteki DLL w trybie użytkownika dostawcy usług SIECI SAN.

sterownik serwera proxy dla dostawcy usług SIECI SAN
Sterownik proxy trybu jądrowego dostawcy usług SAN.

sterownik miniportu NDIS
Sterownik miniportu NDIS obsługujący komunikację z SAN NIC przy użyciu standardowego sterownika protokołu TCP/IP.

SAN transportu
Niezawodna usługa transportowa, którą można w pełni zaimplementować w karcie sieciowej, w pełni zaimplementować w oprogramowaniu lub jako połączenie sprzętu i oprogramowania.

SAN NIC
Fizyczny kontroler interfejsu sieciowego sieci SAN (NIC).

Dostawca trybu jądra dla określonej sieci SAN. (Zarezerwowane do użytku w przyszłości).
