Rozwiązanie mapuje konfigurację USB urządzenia na zestaw funkcji USB. W dowolnym momencie jeden zestaw funkcji (zgodnie z konfiguracją) jest uwidoczniony dla hosta. Rozwiązanie realizuje morfowanie, przełączając między tymi konfiguracjami.
Konfiguracje logiczne
Funkcje obecne na urządzeniu są pogrupowane w następujące zestawy logiczne.
zestaw logiczny funkcji
| Zestaw logiczny funkcji | Opis |
|---|---|
Konfiguracja Windows-7 |
Konfiguracja wybierana przez system Windows 7 i starsze wersje systemu Windows, gdy po raz pierwszy do hosta podłączane jest urządzenie morfujące. |
Konfiguracja-Windows-8 |
Konfiguracja wybrana przez system Windows 8, gdy urządzenie transformacyjne jest wstawiane do hosta. |
IHV-NCM-1.0-Konfiguracja |
Konfiguracja wybrana przez oprogramowanie IHV zainstalowane w systemie Windows 7 i starszych wersjach systemu Windows po zainstalowaniu pakietu sterowników przez użytkownika. |
IHV-NCM-2.0-Konfiguracja |
Konfiguracja wybrana przez oprogramowanie IHV zainstalowane w systemie Windows 8 po zainstalowaniu pakietu sterowników przez użytkownika. |
W poniższej tabeli przedstawiono konfiguracje USB wymienione w poprzedniej tabeli wraz z możliwymi interfejsami i funkcjami. Dodatkowe wymagania dotyczące każdej konfiguracji opisano w pozostałych podtematach.
Konfiguracje USB
| Konfiguracja 1 (Konfiguracja Windows-7) | Konfiguracja 2(IHV–NCM-10-Konfiguracja) | Konfiguracja 3 (Windows-8 - Konfiguracja) | Konfiguracja 4(IHV–NCM-20- Konfiguracja) |
|---|---|---|---|
Masa CD-ROM Masa SD |
Masa CD-ROM Masa SD NCM1.0 Modem TELEWIZJA GPS FP Karta inteligentna PC/SC Głos Diag |
Masa CD-ROM Masa SD MBIM |
Masa CD-ROM Średnie Odchylenie Standardowe NCM2.0 Modem TELEWIZJA GPS FP Karta inteligentna PC/SC Głos Diag |
Cele rozwiązania
- W systemie Windows 7 użytkownicy muszą wykonać dodatkowy krok instalowania pakietów sterowników, zanim będą mogli korzystać z funkcji mobilnego internetu szerokopasmowego na urządzeniach hybrydowych.
- W systemie Windows 8 użytkownicy nie powinni wykonywać dodatkowych kroków dotyczących instalowania pakietów sterowników w celu korzystania z funkcji mobilnego łącza szerokopasmowego na urządzeniach, które są zgodne ze specyfikacją MBIM.
- W systemie Windows 8 użytkownicy muszą wykonać dodatkowy krok polegający na zainstalowaniu pakietów sterowników, zanim będą mogli korzystać z funkcji IHV na urządzeniach, które nie mają wbudowanych sterowników.
założenia
MBIM obejmuje również wsteczną kompatybilność dla NCM 1.0.
Obsługiwane przejścia
Dla systemu Windows 8
Not-Configured —> Windows-8-Konfiguracja
Windows-8-Configuration —> IHV-NCM-2.0-Configuration
Dla systemu Windows 7
Not-Configured -> Konfiguracja systemu Windows 7
Windows-7-Configuration —> IHV–NCM-1.0-Configuration

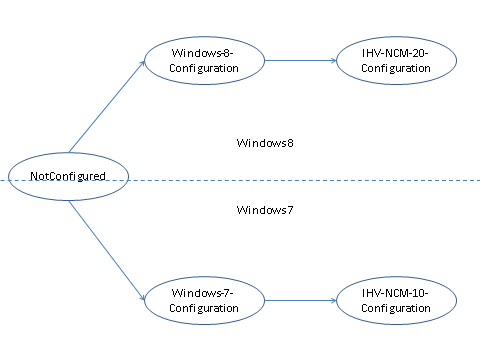

Ścieżki przejścia konfiguracji dla systemów Windows 7 i Windows 8
Pamiętaj, że żadne przejście, które nie zostało wcześniej pokazane, nie jest obsługiwane.
Szczegóły przejścia
Rozważmy przykładowe urządzenie morfujące USB z następującymi funkcjami w jego konfiguracji.
Urządzenie USB z wieloma funkcjami
Windows 8
Konfiguracja-Windows-8
Po podłączeniu urządzenia morphing do komputera z systemem Windows 8 zostanie wybrana konfiguracja systemu Windows-8, która aktywuje funkcję MBIM. Sterownik klasy szerokopasmowej systemu Windows 8 Mobile (MBCD) zostanie załadowany do funkcji MBIM. W poniższym przykładzie konfiguracja 3 jest konfiguracją systemu Windows-8 zawierającą funkcję MBIM.

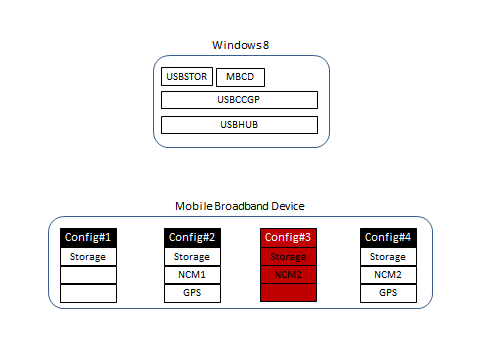

Stos sterowników i konfiguracja urządzenia w systemie Windows 8 po podłączeniu urządzenia
IHV-NCM-2.0-Konfiguracja
Urządzenie morfujące w systemie konfiguracji Windows 8 ma również funkcję pamięci masowej, co umożliwia użytkownikowi zainstalowanie pakietu sterowników IHV. Po zainstalowaniu pakietu sterowników z funkcji pamięci masowej, urządzenie przekształci się, aby ujawnić funkcje w konfiguracji IHV-NCM-2.0. Ta konfiguracja ma dodatkową funkcję IHV, taką jak GPS, diagnostyka itd. Konfiguracja 4 na poniższym diagramie reprezentuje konfigurację IHV-NCM-2.0-Configuration.

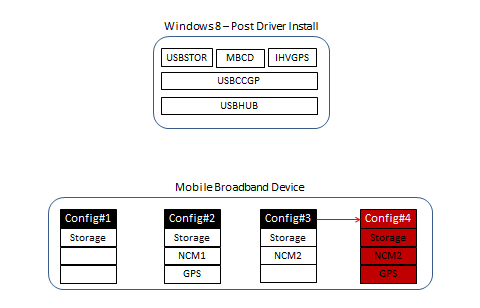

Stos sterowników i konfiguracja urządzenia w systemie Windows 8 po zainstalowaniu pakietu sterowników IHV przez użytkownika
Windows 7
Konfiguracja Windows-7
Po podłączeniu urządzenia do komputera z systemem Windows 7 lub starszej wersji systemu Windows zostanie wybrana konfiguracja Windows-7-Configuration, która udostępnia funkcję pamięci masowej. Umożliwi to użytkownikowi zainstalowanie pakietu sterowników IHV z urządzenia do przechowywania danych.
W poniższym przykładzie Konfiguracja 1 to Konfiguracja-Windows-7
Stos sterowników i konfiguracja urządzenia w systemie Windows 7, gdy użytkownik nie zainstalował pakietu sterowników IHV
IHV-NCM-1.0-Konfiguracja
W systemie Windows 7 użytkownik może zainstalować pakiet sterowników z funkcji pamięci masowej. Podczas instalacji oprogramowania sterownika, oprogramowanie IHV również przekształci urządzenie z konfiguracji Windows-7-Configuration na konfigurację IHV-NCM-1.0-Configuration.
Stos sterowników i konfiguracja urządzenia w systemie Windows 7 po zainstalowaniu pakietu sterowników IHV przez użytkownika
