Rozszerzenia dostawcy usług zespołowych

Rozszerzalny zewnętrzny adapter sieciowy przełącznika może być powiązany z wirtualną krawędzią miniportu sterownika pośredniego multipleksera NDIS (MUX). Sam sterownik pośredni MUX może być powiązany z zespołem co najmniej jednej sieci fizycznej na hoście. Ta konfiguracja jest znana jako zespół przełączników rozszerzalnych . Aby uzyskać więcej informacji na temat rozszerzalnych zespołów przełączników, zobacz Typy konfiguracji fizycznej karty sieciowej.

W tej konfiguracji rozszerzenia przełącznika rozszerzalnego są widoczne dla każdej karty sieciowej w zespole przełączników rozszerzalnych. Dzięki temu moduł przekierowywania w stosie sterowników rozszerzalnego przełącznika umożliwia zarządzanie konfiguracją i użytkowaniem poszczególnych kart sieciowych w grupie. Na przykład rozszerzenie może zapewnić obsługę rozwiązania trybu failover równoważenia obciążenia (LBFO) przez grupę, przekazując pakiety wychodzące do poszczególnych adapterów. Takie rozszerzenie jest nazywane dostawcą obsługi zespołów .

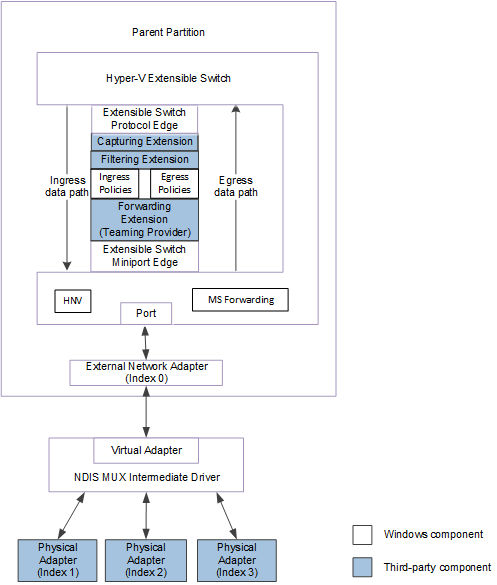

Na poniższej ilustracji przedstawiono ścieżkę przesyłu danych dla ruchu pakietów do lub z podstawowego zespołu przełącznika rozszerzalnego, który jest powiązany z zewnętrzną kartą sieciową dla NDIS 6.40 (Windows Server 2012 R2) i nowszych.

Na poniższej ilustracji przedstawiono ścieżkę danych dla ruchu pakietów do lub z bazowego zespołu przełącznika rozszerzalnego, który jest powiązany z zewnętrznym adapterem sieciowym dla NDIS 6.30 (dla Windows Server 2012).

Dostawcy zespołu mogą wykonywać wszystko, co może mieć rozszerzenie przekazujące. Ponadto dostawcy zespołu mogą wykonywać następujące czynności.

• Przekierowanie pakietów wychodzących do pojedynczego fizycznego adaptera w grupie przełącznika rozciągliwego. Ta możliwość jest szczególnie przydatna w przypadku funkcji LBFO.

• Przekieruj standardowe żądania identyfikatora obiektu NDIS (OID) do pojedynczej karty fizycznej w ramach zespołu rozszerzalnego przełącznika. Ta umiejętność jest szczególnie przydatna do konfigurowania adapterów w zespole na potrzeby sprzętowego odciążania.

  Na przykład sterownik MUX informuje o typowych możliwościach zespołu przełącznika rozszerzalnego. Jednak dostawca zespołowania może wysyłać żądania OID, aby sprawdzać indywidualne możliwości adapterów w zespole. Następnie dostawca łączenia w zespół może wysyłać żądania OID do rozszerzalnej karty sieciowej przełącznika zewnętrznego, aby określić możliwości, które mają zastosowanie do całego zespołu.

• Przekaż prywatne żądania identyfikatora OID do pojedynczego fizycznego adaptera w zespole przełącznika rozszerzalnego. Te prywatne żądania OID są definiowane przez niezależnego dostawcę sprzętu (IHV) dla fizycznych adapterów sieciowych. To umożliwia dostawcy oprogramowania zespołowego, który został również opracowany przez producenta sprzętu, włączanie lub wyłączanie zastrzeżonych atrybutów na pojedynczych kartach fizycznych w zespole.

• Zmodyfikuj wskaźniki statusu NDIS od zespołu rozszerzalnego przełącznika. Ta możliwość jest szczególnie przydatna do zarządzania rozszerzalnym zespołem przełączników na potrzeby odciążania sprzętu.

  Na przykład sterownik MUX wystawia wskazania stanu NDIS z ustawieniami, które są wspólne dla całego zespołu rozszerzalnego przełącznika. Jeśli wskazanie stanu dotyczyło sprzętowego odciążenia, które dostawca tworzenia zespołu włączył dla karty sieciowej w zespole rozszerzalnego przełącznika, dostawca zespołu może najpierw złożyć żądanie OID, aby sprawdzić bieżące możliwości tej karty. Następnie dostawca usługi grupowania może zmodyfikować dane dotyczące wskazań, aby ustawić te atrybuty, które mogły ulec zmianie na adapterze.

Dostawcy funkcji zespołowej muszą postępować zgodnie z tymi wytycznymi przy zarządzaniu rozszerzalnym zespołem przełącznika:

• Dostawca zespołów musi zachować stan dla każdej fizycznej karty sieciowej, dla której ustanowiono połączenie sieciowe przełącznika rozszerzalnego.

  Dla każdego fizycznego adaptera sieciowego powiązanego z zewnętrznym adapterem sieciowym, krawędź protokołu przełącznika rozszerzalnego wystawia oddzielne żądanie zestawu OID OID_SWITCH_NIC_CREATE. To żądanie OID powiadamia rozszerzenie o utworzeniu połączenia sieciowego z fizycznym adapterem sieciowym.

• Po utworzeniu połączenia sieciowego z fizyczną kartą sieciową, przypisywana jest wartość indeksu różnej od zera, który jest unikalny dla portu, do którego podłączona jest zewnętrzna karta sieciowa.

  Dostawca zespołu sieciowego musi określić indeks karty sieciowej, gdy wystawia lub przekazuje pakiety lub żądania OID do bazowej fizycznej karty sieciowej.

  Aby uzyskać więcej informacji, zobacz wartości indeksu karty sieciowej.

• Jeśli dostawca zespołu wydaje lub przekazuje pakiety do karty fizycznej, musi określić wartość indeksu karty sieciowej innej niż zerowa dla połączenia karty fizycznej.

  Gdy dostawca odbiera pakiety, może określić wartość indeksu źródłowej karty sieciowej z kontekstu przekazywania poza pasmem pakietu w strukturze NET_BUFFER_LIST. Aby uzyskać więcej informacji na temat kontekstu przekazywania, zobacz Hyper-V Extensible Switch Forwarding Context.

  Aby uzyskać więcej informacji, zobacz Hyper-V Extensible Switch Data Path.

• Aby przekazać żądania OID do karty fizycznej, dostawca zespołowania musi enkapsulować żądanie OID w strukturze NDIS_SWITCH_NIC_OID_REQUEST. Dostawca musi ustawić element DestinationNicIndex na wartość indeksu karty sieciowej innej niż zerowa połączenia karty fizycznej. Następnie dostawca wysyła żądanie ustawienia OID OID_SWITCH_NIC_REQUEST, aby dostarczyć enkapsulowane żądanie OID do docelowej karty fizycznej.

  Aby uzyskać więcej informacji, zobacz Zarządzanie żądaniami OID do fizycznych adapterów sieciowych.

• Dostawca zespołu może wystawiać wskazania stanu NDIS w imieniu podstawowego adaptera fizycznego. W tym celu dostawca musi umieścić wskazanie w strukturze NDIS_SWITCH_NIC_STATUS_INDICATION. Dostawca musi ustawić członka SourceNicIndex na wartość indeksu karty sieciowej innej niż zerowa dla połączenia karty fizycznej. Następnie dostawca wystawia wskaźnik stanu NDIS NDIS_STATUS_SWITCH_NIC_STATUS w celu dostarczenia hermetyzowanego wskazania stanu do nadrzędnych sterowników w rozszerzalnym stosie sterowników przełącznika sieciowego.

  Aby uzyskać więcej informacji, zobacz Zarządzanie wskazaniami statusu NDIS przez fizyczne adaptery sieciowe.

Aby uzyskać więcej informacji na temat rozszerzeń przekazywania, zobacz Rozszerzenia przekazywania.

Aby uzyskać więcej informacji na temat sterowników MUX, zobacz NDIS MUX Intermediate Drivers.
