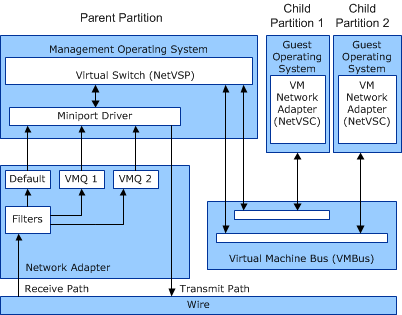

Poniższa ilustracja przedstawia relacje między różnymi składnikami w środowisku operacyjnym kolejki maszyn wirtualnych (VMQ).
Na powyższej ilustracji przedstawiono następujące składniki VMQ:
Wirtualny Dostawca Usług Sieciowych (NetVSP)
Sterownik NDIS działający w systemie operacyjnym zarządzania partycji nadrzędnej Hyper-V. Ten sterownik zapewnia usługi do obsługi dostępu do sieci przez partycje podrzędne Hyper-V.
Uwaga Począwszy od systemu Windows Server 2008, składnik przełącznika rozszerzalnego Hyper-V zapewnia obsługę NetVSP składników NetVSC działających w gościnnym systemie operacyjnym. Aby uzyskać więcej informacji na temat tego składnika, zobacz Hyper-V przełącznik rozszerzalny.
Network Virtual Service Client (NetVSC)
Sterownik NDIS działający w systemie operacyjnym gościa partycji podrzędnej Hyper-V. Funkcja NetVSC uwidacznia zwirtualizowany widok fizycznej karty sieciowej na komputerze hosta. To zwirtualizowane urządzenie jest nazywane kartą sieciową maszyny wirtualnej .
NetVSC zapewnia następującą funkcjonalność:
Obsługuje funkcje urządzeń sieciowych w partycjach podrzędnych Hyper-V.
Uzyskuje dostęp do fizycznej karty sieciowej, przekazując komunikaty przez magistralę maszyny wirtualnej (VMBus) do skojarzonego sterownika NetVSP. Ten sterownik działa w systemie operacyjnym zarządzania partycji nadrzędnej Hyper-V.
magistrala maszyn wirtualnych (VMBus)
Magistrala komunikacji wirtualnej, która przesyła komunikaty kontrolne i danych między nadrzędnymi oraz podrzędnymi partycjami Hyper-V.
Uwaga W Hyper-V, partycja podrzędna jest również znana jako maszyna wirtualna (VM).
Kanał magistrali VM
Kanał komunikacyjny na VMBus pomiędzy NetVSC w partycji podrzędnej Hyper-V a NetVSP w partycji nadrzędnej Hyper-V.
kolejka maszyn wirtualnych
Kolejka dla odebranych danych. Karta sieciowa obsługująca VMQ ma sprzęt do kierowania danych do kolejki VM.
filtru VMQ
Filtr do testowania danych przychodzących. Karta sieciowa obsługująca funkcję VMQ używa filtrów do testowania danych pakietów w celu przypisania pakietu do kolejki.
