Operacje filtrowania VMQ

W kolejce odbierania można ustawić wiele filtrów odbierania. Ponadto bieżąca implementacja VMQ obsługuje filtry na docelowy adres kontroli dostępu do nośnika (MAC) pakietów przychodzących oraz opcjonalne filtry, które sprawdzają identyfikator wirtualnej sieci lokalnej (VLAN).

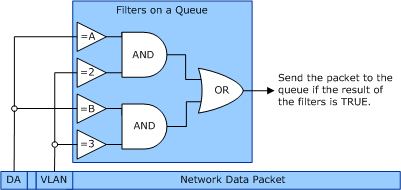

Poniższa ilustracja przedstawia relację między identyfikatorem sieci VLAN i testami adresów MAC, filtrami i kolejkami.

Na poprzedniej ilustracji pakiet danych sieciowych zawiera pole adresu docelowego (DA) i identyfikatora sieci VLAN. Sprzęt karty sieciowej implementuje filtry w kolejce na podstawie ustawień odebranych przez sterownik miniportu i ustawionych na sprzęcie karty sieciowej. Aby uzyskać więcej informacji na temat ustawiania filtrów w kolejce odbierania, zobacz Setting and Clearing VMQ Filters.

Na tej ilustracji istnieją dwa filtry; każdy filtr porównuje adres docelowy i identyfikator sieci VLAN z polami w pakiecie przychodzącym. Jeśli oba testy sieci VLAN i DA są zgodne, kryterium tego filtru jest spełnione, a pakiet przychodzący jest przypisywany do kolejki. Jeśli w kolejce znajduje się więcej niż jeden filtr i następuje dopasowanie do dowolnego filtru, karta sieciowa przypisuje pakiet do kolejki.
