Tworzenie punktów przyciągania za pomocą modyfikatorów inercji

W tym artykule dokładnie przyjrzymy się, jak używać funkcji InertiaModifier w InteractionTracker, aby tworzyć doświadczenia ruchu przyciągające do określonego punktu.

Wymagania wstępne

W tym miejscu przyjęto założenie, że znasz pojęcia omówione w następujących artykułach:

• animacje oparte na danych wejściowych
• Niestandardowe doświadczenia manipulacji z użyciem InteractionTracker
• animacje oparte na powiązaniach

Co to są punkty zatrzasku i dlaczego są przydatne?

Podczas tworzenia niestandardowych środowisk manipulowania czasami warto utworzyć wyspecjalizowane punkty położenia w kanwie z możliwością przewijania/powiększania, w której zawsze będzie spoczywać element InteractionTracker. Często nazywa się je punktami przyciągania .

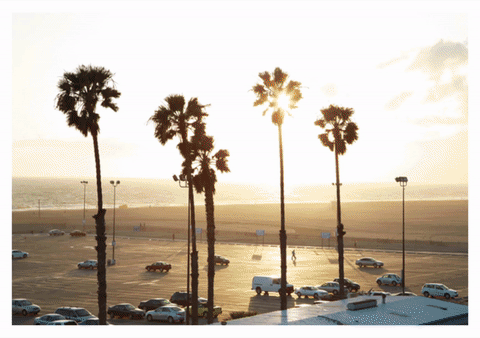

Zwróć uwagę na to, że w poniższym przykładzie przewijanie może pozostawić interfejs użytkownika w niezręcznej pozycji między różnymi obrazami:

Gdy dodasz punkty przyciągania, po zatrzymaniu przewijania między obrazami, zostaną one automatycznie przesunięte do określonej pozycji. Dzięki punktom przyciągania przewijanie obrazów jest znacznie czystsze i bardziej reaktywne.

InteractionTracker i InertiaModifiers

Podczas tworzenia dostosowanych doświadczeń manipulacji za pomocą rozwiązania InteractionTracker, można tworzyć doświadczenia ruchu z punktami przyciągania, korzystając z modułów InertiaModifiers. InertiaModifiers są zasadniczo sposobem na zdefiniowanie miejsca lub w jaki sposób obiekt InteractionTracker dociera do miejsca docelowego podczas wprowadzania stanu inercji. Można zastosować modyfikatory bezwładności, aby wpłynąć na położenie X lub Y albo właściwości skali elementu InteractionTracker.

Istnieją 3 typy InertiaModifierów:

• InteractionTrackerInertiaRestingValue — sposób modyfikowania końcowej pozycji spoczynku po interakcji lub szybkości programowej. Wstępnie zdefiniowany ruch spowoduje przejście InteractionTracker na tę pozycję.
• InteractionTrackerInertiaMotion — sposób definiowania określonego ruchu, który InteractionTracker wykona po interakcji lub przy prędkości programowo ustalonej. Ostateczne stanowisko będzie pochodzić z tego wniosku.
• InteractionTrackerInertiaNaturalMotion — sposób definiowania końcowej pozycji spoczynku po interakcji lub prędkości programowej, ale z animacją opartą na fizyce (NaturalMotionAnimation).

Podczas wprowadzania inercji funkcja InteractionTracker ocenia każdy z przypisanych do niego modułów InertiaModifiers i określa, czy którykolwiek z nich ma zastosowanie. Oznacza to, że można utworzyć i przypisać wiele modułów InertiaModifiers do elementu InteractionTracker, ale podczas definiowania każdego z nich należy wykonać następujące czynności:

1. Określ warunek – wyrażenie, które definiuje instrukcję warunkową, kiedy powinien być użyty ten konkretny InertiaModifier. Często wymaga to przyjrzenia się NaturalRestingPosition w InteractionTracker (docelowej pozycji przy domyślnej inercji).
2. Zdefiniuj RestingValue/Motion/NaturalMotion — określ, jakie dokładnie wyrażenie Resting Value, wyrażenie Motion czy NaturalMotionAnimation ma miejsce po spełnieniu warunku.

Przykład

Teraz przyjrzyjmy się, jak za pomocą InertiaModifiers utworzyć kilka efektów punktów przyciągania, aby odtworzyć płótno przewijania obrazów. W tym przykładzie każda manipulacja ma na celu potencjalnie przejście przez pojedynczy obraz — jest to często nazywane pojedynczymi obowiązkowymi punktami przyciągania.

Zacznijmy od skonfigurowania elementu InteractionTracker, elementu VisualInteractionSource oraz wyrażenia, które będzie wykorzystywać pozycję InteractionTracker.

private void SetupInput()
{
    _tracker = InteractionTracker.Create(_compositor);
    _tracker.MinPosition = new Vector3(0f);
    _tracker.MaxPosition = new Vector3(3000f);

    _source = VisualInteractionSource.Create(_root);
    _source.ManipulationRedirectionMode =
        VisualInteractionSourceRedirectionMode.CapableTouchpadOnly;
    _source.PositionYSourceMode = InteractionSourceMode.EnabledWithInertia;
    _tracker.InteractionSources.Add(_source);

    var scrollExp = _compositor.CreateExpressionAnimation("-tracker.Position.Y");
    scrollExp.SetReferenceParameter("tracker", _tracker);
    ElementCompositionPreview.GetElementVisual(scrollPanel).StartAnimation("Offset.Y", scrollExp);
}

Następnie, ponieważ zachowanie pojedynczego obowiązkowego punktu przyciągania powoduje przenoszenie zawartości w górę lub w dół, potrzebujesz dwóch różnych modyfikatorów inercji: jednego, który przesuwa zawartość przewijalną w górę, i drugiego, który przesuwa ją w dół.

// Snap-Point to move the content up
var snapUpModifier = InteractionTrackerInertiaRestingValue.Create(_compositor);
// Snap-Point to move the content down
var snapDownModifier = InteractionTrackerInertiaRestingValue.Create(_compositor);

Określa, czy przyciągać w górę, czy w dół, w zależności od tego, gdzie InteractionTracker naturalnie wylądowałby w stosunku do odległości przyciągania — odległości między lokalizacjami przyciągania. Jeśli minęło się połowę drogi, zatrzaśnij w dół, w przeciwnym razie zatrzaśnij w górę. (W tym przykładzie przechowujesz odległość przyciągania w zestawie właściwości)

// Is NaturalRestingPosition less than the halfway point between Snap Points?
snapUpModifier.Condition = _compositor.CreateExpressionAnimation(
"this.Target.NaturalRestingPosition.y < (this.StartingValue - " +
"mod(this.StartingValue, prop.snapDistance) + prop.snapDistance / 2)");
snapUpModifier.Condition.SetReferenceParameter("prop", _propSet);
// Is NaturalRestingPosition greater than the halfway point between Snap Points?
snapDownModifier.Condition = _compositor.CreateExpressionAnimation(
"this.Target.NaturalRestingPosition.y >= (this.StartingValue - " +
"mod(this.StartingValue, prop.snapDistance) + prop.snapDistance / 2)");
snapDownModifier.Condition.SetReferenceParameter("prop", _propSet);

Ten diagram przedstawia wizualny opis logiki, która się dzieje:

Teraz wystarczy zdefiniować wartości spoczynkowe dla każdego InertiaModifier: przenieś pozycję InteractionTracker do poprzedniej pozycji przyciągania lub do następnej.

snapUpModifier.RestingValue = _compositor.CreateExpressionAnimation(
"this.StartingValue - mod(this.StartingValue, prop.snapDistance)");
snapUpModifier.RestingValue.SetReferenceParameter("prop", _propSet);
snapDownModifier.RestingValue = _compositor.CreateExpressionAnimation(
"this.StartingValue + prop.snapDistance - mod(this.StartingValue, " +
"prop.snapDistance)");
snapDownModifier.RestingValue.SetReferenceParameter("prop", _propSet);

Na koniec dodaj moduły InertiaModifiers do elementu InteractionTracker. Gdy InteractionTracker wchodzi w stan InertiaState, sprawdza warunki modułów InertiaModifiers, aby ocenić, czy jego pozycja powinna być zmieniona.

var modifiers = new InteractionTrackerInertiaRestingValue[] {
snapUpModifier, snapDownModifier };
_tracker.ConfigurePositionYInertiaModifiers(modifiers);
