Użyj efektu oświetlenia odległego, aby utworzyć obraz, który wydaje się być nieodświetlającą powierzchnią, gdzie źródło światła wydaje się pochodzić z długiej odległości (takiej jak słońce lub światła narzutowe), a światło jest rozpraszane we wszystkich kierunkach. Ten efekt używa kanału alfa jako mapy wysokości i oświetla obraz z odległym źródłem światła.
Kolor mapy bitowej danych wyjściowych jest wynikiem koloru światła, położenia światła i geometrii powierzchni obrazu. Wyjście kanału alfa dla każdego piksela z oświetleniem rozproszonym jest zawsze 1.0.
Identyfikator CLSID dla tego efektu jest CLSID_D2D1DistantDiffuse.
- Przykładowy obraz
- właściwości Efekt
- tryby skalowania
- Wymagania
- Tematy pokrewne
Przykładowy obraz

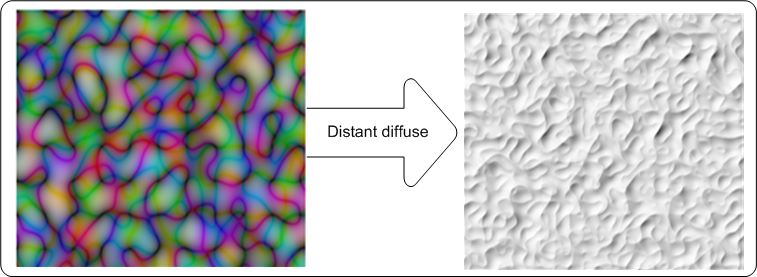

W tym przykładzie przedstawiono obrazy wejściowe i wyjściowe efektu oświetlenia rozproszonego odległego.
Właściwości efektu
| Nazwa wyświetlana i wyliczenie indeksu | Opis |
|---|---|
| Azymut D2D1_DISTANTDIFFUSE_PROP_AZYMUT |
Kąt źródła światła w płaszczyźnie XY względem osi X, mierzony przeciwnie do ruchu wskazówek zegara. Jednostki są w stopniach i muszą należeć do zakresu od 0 do 360 stopni. Typ jest FLOAT. Wartość domyślna to 0,0f. |
| Podniesienie D2D1_DISTANTDIFFUSE_PROP_WZNIESIENIE |
Kąt kierunku źródła światła w płaszczyźnie YZ względem osi Y przeciwnie do ruchu wskazówek zegara. Jednostki są w stopniach i muszą należeć do zakresu od 0 do 360 stopni. Typ to liczba zmiennoprzecinkowa (FLOAT). Wartość domyślna to 0,0f. |
| Dyfuzorconstant D2D1_DISTANTDIFFUSE_PROP_DIFFUSE_CONSTANT |
Stosunek odbicia rozproszonego do ilości światła przychodzącego. Ta właściwość musi należeć do przedziału od 0 do 10 000 i jest bez jednostek. Typ to „FLOAT”. Wartość domyślna to 1.0f. |
| SurfaceScale D2D1_DISTANTDIFFUSE_PROP_SURFACE_SCALE |
Współczynnik skalowania w kierunku Z. Skala powierzchni nie ma jednostek i musi mieścić się w zakresie od 0 do 10 000. Typ jest FLOAT. Wartość domyślna to 1.0f. |
| Kolor D2D1_DISTANTDIFFUSE_PROP_COLOR |
Kolor światła przychodzącego. Ta właściwość jest uwidoczniona jako D2D1_VECTOR_3F (R, G, B) i używana do obliczania LR, LG, LB. Typ to jest D2D1_VECTOR_3F. Wartość domyślna to {1.0f, 1.0f, 1.0f}. |
| KernelUnitLength D2D1_DISTANTDIFFUSE_PROP_KERNEL_UNIT_LENGTH |
Rozmiar elementu w jądrze Sobela używanym do generowania powierzchni normalnej w kierunku X i Y. Ta właściwość przypisuje wartości dx i dy do gradientu Sobela. Ta właściwość to D2D1_VECTOR_2F (długość jednostki kernela X, długość jednostki kernela Y) i jest zdefiniowana w (pikselach niezależnych od urządzenia (ang. DIPs)/Jednostkach kernela). Efekt używa interpolacji dwuliniowej do skalowania mapy bitowej w celu dopasowania rozmiaru elementów jądra. Typ jest D2D1_VECTOR_2F. Wartość domyślna to {1.0f, 1.0f}. |
| Tryb skalowania D2D1_DISTANTDIFFUSE_PROP_SCALE_MODE |
Tryb interpolacji używany przez efekt do skalowania obrazu do odpowiedniej długości jednostki jądra. Istnieje sześć trybów skalowania, które wahają się w zakresie jakości i szybkości. Typ jest D2D1_DISTANTDIFFUSE_SCALE_MODE. Wartość domyślna to D2D1_DISTANTDIFFUSE_SCALE_MODE_LINEAR. |
Tryby skalowania
| Wyliczenie | Opis |
|---|---|
| D2D1_DISTANTDIFFUSE_SCALE_MODE_NEAREST_NEIGHBOR | Próbkuje najbliższy pojedynczy punkt i używa go. Ten tryb używa mniej czasu przetwarzania, ale generuje obraz o najniższej jakości. |
| D2D1_DISTANTDIFFUSE_SCALE_MODE_LINEAR (tryb skali liniowej) | Używa próbki czterech punktów i interpolacji liniowej. Ten tryb generuje obraz o wyższej jakości niż najbliższy sąsiad. |
| D2D1_DISTANTDIFFUSE_SCALE_MODE_CUBIC | Używa 16-próbkowego jądra sześciennego do interpolacji. Ten tryb używa najbardziej czasu przetwarzania, ale generuje obraz o wyższej jakości. |
| D2D1_DISTANTDIFFUSE_SCALE_MODE_MULTI_SAMPLE_LINEAR | Używa 4 próbek liniowych w jednym pikselu do dobrego antyaliasingu krawędzi. Ten tryb jest dobry do skalowania w dół w niewielkim stopniu na obrazach z niewielką liczbą pikseli. |
| D2D1_DISTANTDIFFUSE_SCALE_MODE_ANISOTROPIC | Używa filtrowania anisotropowego do próbkowania wzorca zgodnie z przekształconym kształtem mapy bitowej. |
| D2D1_DISTANTDIFFUSE_SCALE_MODE_HIGH_QUALITY_CUBIC | Używa wysokiej jakości sześciennego jądra o zmiennej wielkości, aby wstępnie zmniejszyć rozmiar obrazu, jeśli skala w dół jest uwzględniona w macierzy transformacji. Następnie używa trybu interpolacji sześciennych dla końcowych danych wyjściowych. |
Notatka
Jeśli nie wybierzesz trybu, domyślnie zostanie ustawiony efekt D2D1_DISTANTDIFFUSE_SCALE_MODE_LINEAR.
Wymagania
| Wymaganie | Wartość |
|---|---|
| Minimalny obsługiwany klient | Windows 8 i aktualizacja platformy dla systemu Windows 7 [aplikacje klasyczne | Aplikacje ze Sklepu Windows] |
| Minimalny obsługiwany serwer | Windows 8 i aktualizacja platformy dla systemu Windows 7 [aplikacje klasyczne | Aplikacje ze Sklepu Windows] |
| Nagłówek | d2d1effects.h |
| Biblioteka | d2d1.lib, dxguid.lib |
