Início Rápido: Criar um Servidor de Rota do Azure usando o portal do Azure

Este início rápido mostra como criar um Servidor de Rota do Azure e configurar o emparelhamento via protocolo BGP com uma NVA (solução de virtualização de rede) usando o portal do Azure. O Servidor de Rota do Azure permite o roteamento dinâmico entre sua rede virtual e dispositivos virtuais de rede, trocando rotas automaticamente por meio de protocolos BGP.

Ao concluir este início rápido, você tem um Servidor de Rota funcional que pode facilitar a troca de rotas dinâmicas com dispositivos virtuais de rede em sua rede virtual do Azure.

Se você não tiver uma assinatura do Azure, crie uma conta gratuita antes de começar.

Pré-requisitos

Antes de começar, verifique se você tem os seguintes requisitos:

• Uma conta do Azure com uma assinatura ativa. Crie uma conta gratuitamente.
• Familiaridade com os limites de serviço do Servidor de Rota do Azure.

Criar um Route Server

Esta seção orienta você na criação do Servidor de Rota do Azure usando o portal do Azure, incluindo a infraestrutura de rede virtual necessária.

1. Entre no portal do Azure.

2. Na caixa de pesquisa na parte superior do portal, insira route server e selecione Route Server nos resultados da pesquisa.



3. Na página Servidores de Rota, selecione + Criar.

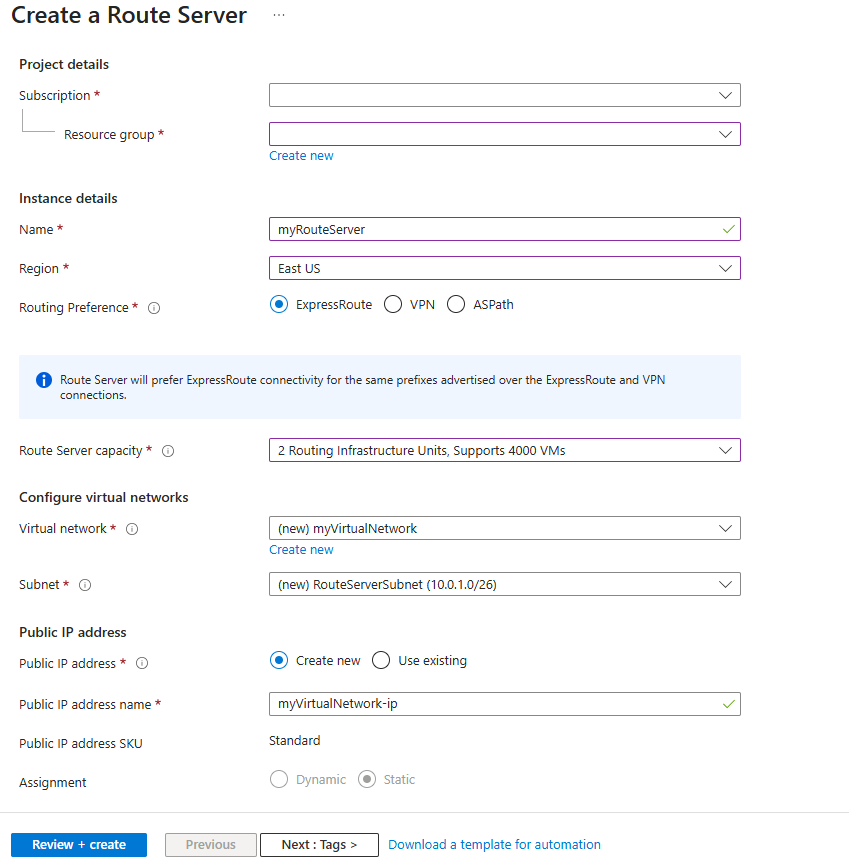

4. Na guia Básico de Criar um servidor de rota, insira ou selecione as seguintes informações:

   Configurações	Valor
   Detalhes do projeto
   Assinatura	Selecione a assinatura do Azure que você deseja usar para implantar o Servidor de Rota.
   Grupo de recursos	Selecione Criar novo. Em Nome, insira myResourceGroup. Selecione OK.
   Detalhes da instância
   Nome	Insira myRouteServer.
   Região	Selecione Leste dos EUA ou qualquer região em que você prefira criar o Servidor de Rota.
   Preferência de Roteamento	Selecione ExpressRoute. Outras opções disponíveis: VPN e ASPath.
   Capacidade do Servidor de Rota	Selecione na lista suspensa. Para obter mais informações, consulte Capacidade do Servidor de Roteamento.
   Configurar redes virtuais
   Rede virtual	Selecione Criar novo. Em Nome, insira myVirtualNetwork. No campo faixa de endereços, insira 10.0.0.0/16. No nome da Sub-rede e no intervalo de endereços, insira RouteServerSubnet e 10.0.1.0/26 , respectivamente. Selecione OK.
   Sub-rede	Depois de criar a rede virtual e a sub-rede, o RouteServerSubnet é preenchido. – A sub-rede deverá ser nomeada como RouteServerSubnet. – A sub-rede deverá ser no mínimo /26 ou maior.
   Endereço IP público
   Endereço IP público	Selecione Criar novo ou selecione um recurso ip público padrão existente para atribuir ao Servidor de Rota. Um endereço IP público é necessário para garantir a conectividade com o serviço de back-end que gerencia a configuração do Servidor de Rota.
   Nome do endereço IP público	Insira myVirtualNetwork-ip. Um endereço IP público Padrão é necessário para garantir a conectividade com o serviço de back-end que gerencia o Servidor de Rota.



5. Selecione Examinar + criar e escolha Criar depois que a validação for aprovada.

   Observação

   A implantação do Servidor de Rota pode levar até 30 minutos.

Configurar o emparelhamento via protocolo BGP com a solução de virtualização de rede

Depois de criar o Servidor de Rota, configure o emparelhamento via protocolo BGP com sua solução de virtualização de rede para habilitar a troca de rotas dinâmicas.

1. Depois que a implantação for concluída, selecione Ir para o recurso para navegar até myRouteServer.

2. Em Configurações, selecione Pares.

3. Selecione + Adicionar para adicionar um par no nível de protocolo BGP.

4. Na página Adicionar par, insira as seguintes informações:

   Configuração	Valor
   Nome	Um nome para identificar o par no nível de protocolo BGP. Isso não precisa corresponder ao nome NVA real.
   ASN	O ASN (Número do Sistema Autônomo) do NVA. Para obter mais informações, veja Quais Números de Sistema Autônomo (ASNs) posso usar?
   Endereço IPv4	O endereço IP privado da NVA com o qual myRouteServer se comunicará para estabelecer o BGP.

5. Selecione Adicionar para criar o emparelhamento BGP.



Conclua a configuração na NVA

Para concluir a configuração de emparelhamento via protocolo BGP, configure a NVA para estabelecer uma sessão BGP com o Servidor de Rota usando seus endereços IP e ASN. Você pode encontrar os endereços IP do Servidor de Rota e o ASN na página Visão geral :

Use esses valores para configurar o BGP em sua NVA:

• ASN: O valor virtualRouterAsn (normalmente 65515)
• Endereços IP de pares: os valores virtualRouterIps exibidos na visão geral

Limpar os recursos

Quando você não precisar mais do Servidor de Rotas e dos recursos associados, exclua o grupo de recursos:

1. Na caixa de pesquisa na parte superior do portal, insira myResourceGroup. Selecione myResourceGroup nos resultados da pesquisa.

2. Selecione Excluir grupo de recursos.

3. Em Excluir um grupo de recursos, insira myResourceGroup e selecione Excluir.

4. Selecione Excluir para confirmar a exclusão do grupo de recursos e todos os seus recursos.

Próxima etapa

Agora que você criou um Servidor de Rota e estabeleceu o emparelhamento BGP, saiba mais sobre os recursos do Servidor de Rota:
