Visualizações do painel

Este artigo explica como usar e personalizar widgets de visualização em painéis de IA/BI.

Criar e configurar um gráfico

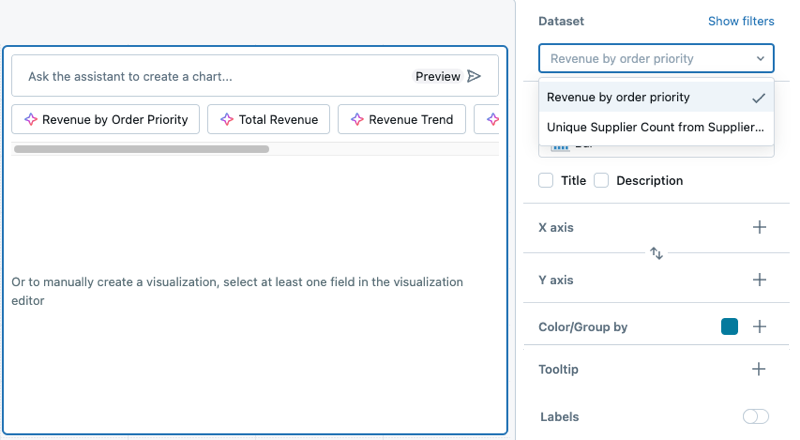

Depois de adicionar à tela um widget de visualização, o painel Configuração de visualização será exibido no lado direito da tela. Por padrão, o primeiro conjunto de dados listado na guia Data é selecionado e o tipo de visualização padrão é um gráfico Barra.

Para criar um gráfico, use as seguintes etapas:

1. Selecionar um conjunto de dados: use o menu suspenso Conjunto de dados para escolher o conjunto de dados para sua visualização.
2. Adicionar filtros (opcional): Clique em Mostrar filtros para aplicar um filtro estático ou parâmetro à sua visualização. Você pode filtrar em qualquer campo. Se o conjunto de dados incluir um parâmetro, uma opção para aplicá-lo também será exibida.
3. Escolher um tipo de visualização: selecione um tipo de visualização no menu suspenso Visualização. Para obter detalhes sobre os tipos de visualização disponíveis e suas configurações, consulte os tipos de visualização do painel de IA/BI.
4. Definir campos de eixo x e eixo y: Depois de selecionar um conjunto de dados, escolha os campos a serem exibidos no eixo x e no eixo y. Você pode reordenar campos arrastando-os para a posição desejada. Para rótulos de gráfico, você pode usar o campo nome de exibição para renomear o rótulo do eixo.

Aplicar formatação de gráfico

Os gráficos incluem opções de formatação personalizáveis para eixos, cores, rótulos e dicas de ferramentas. As opções de formatação variam de acordo com os valores do tipo de gráfico e do conjunto de dados.

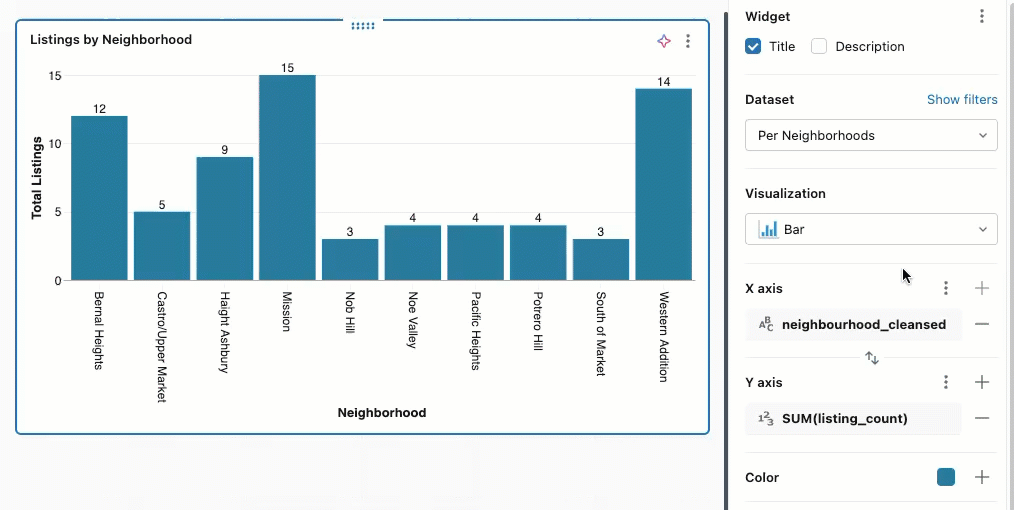

A imagem da tela a seguir destaca os menus de kebab usados para formatar os eixos x e y.

Configurações do eixo de formato

Para formatar o eixo x ou eixo y, use o ícone de Menu kebab na respectiva seção Eixo X ou Eixo Y do painel de edição de visualização.

Defina as seguintes configurações:

• Mostrar título do eixo: Habilitado por padrão. Insira um título personalizado ou desmarque a caixa de seleção para ocultar o título do eixo.
• Mostrar valores de eixo: Habilitado por padrão. Desmarque a caixa de seleção para ocultar os valores do eixo.

Dependendo do tipo de dados representado, são exibidos controles adicionais.

Para dados contínuos:

• valores mínimos e máximos personalizados: digite valores para definir limites nos dados exibidos.
• Eixo inverso: Selecione Eixo Inverso para mostrar os valores do eixo em ordem decrescente.
• Função Escala: Escolha Linear ou Log (Simétrico).
• Clique em Formatar para exibir opções de formatação adicionais. Auto formata automaticamente o gráfico e é selecionado por padrão. Clique em Personalizado para ver as opções de formatação adicionais. Confira Formatar os valores numéricos.

Para dados categóricos:

• Ângulo do Rótulo: Escolha o ângulo no qual aplicar os rótulos. Auto é o padrão selecionado.
• Ordenar: Escolha como ordenar valores categóricos no eixo:
  • Alfabético: classificar nomes de categoria em ordem alfabética
  • Por campo: classificar por um valor de campo de medida em ordem crescente ou decrescente. Depois de selecionar a direção de classificação, escolha qual campo usar:
    • Eixo Y: Classificar pelo campo de medida exibido no eixo Y
    • Campo: classificar por qualquer outro campo de medida no conjunto de dados, mesmo que não seja exibido no gráfico. Selecione o campo na lista suspensa e escolha a agregação (SOMA, MIN, MAX ou COUNT). Isso é útil para ordenar categorias por métricas que fornecem contexto sem desordenar a visualização.
  • Personalizado: organizar valores em uma ordem específica. Passe o mouse sobre um valor e use a alça de arrasto para movê-lo para a posição.

Formatar valores numéricos

Você pode formatar números para rótulos de escala de eixo, rótulos de dados e dicas de ferramentas. Para acessar as opções de formatação:

1. Clique no Menu Kebab ao lado do Eixo X ou do Eixo Y no painel de configuração do gráfico.
2. Clique em Formatar e escolha entre as seguintes opções:

• Tipo: Nenhum, Moeda ($), Percentagem (%)
• Abreviatura: Nenhum, Compacto, Científico
• Casas decimais: Máx., Exato, Todos ou um número personalizado de lugares
• Separador de grupo: Opcionalmente, inclua uma vírgula ou outro separador.

Personalizar elementos do gráfico

Você pode formatar legendas de gráfico, cores, dicas de ferramenta e rótulos de valor.

Cores dos gráficos

Para alterar as cores do gráfico:

1. Clique em uma cor no gráfico para abrir o seletor de cores.
2. Insira um valor HEX ou RGB para uma cor exata.
3. Clique no na seção Cor para ajustar a opacidade de todas as cores.

Legenda

Clique no na seção Cor para mostrar opções de alteração da visibilidade, título ou posição da legenda do gráfico. As seguintes opções estão disponíveis:

• Mostrar legenda: Use a caixa de seleção para mostrar ou ocultar a legenda.
• Mostrar título da legenda: Use a caixa de seleção para mostrar ou ocultar o título da legenda. Quando o título estiver visível, você poderá digitar para substituir o valor padrão, que é o nome da coluna.
• Posição da legenda: use o menu suspenso para ajustar o posicionamento da legenda no widget de visualização. As legendas podem ser posicionadas na parte superior, inferior, esquerda ou direita da visualização.

Dicas de ferramentas

As dicas de ferramentas exibem medidas precisas dos dados sob o ponteiro. Por padrão, eles mostram valores do eixo x, eixo y e quaisquer campos de cor/agrupamento. Para adicionar mais campos a um tooltip:

1. Clique no botão + na seção Tooltip do editor de visualização.
2. Use a lista suspensa para selecionar campos adicionais ou use a caixa de entrada de texto para pesquisar por nome.

Rótulos de valor

Use a alternância para ativar ou desativar rótulos de dados. Quando habilitado, você pode escolher como os rótulos são exibidos:

• Automático: exibe valores do eixo Y como rótulos.
• Campo: selecione um campo específico a ser exibido como rótulos. Você pode aplicar uma transformação (como SOMA ou AVG) e escolher opções de formatação para o campo selecionado.

Valores nulos não são exibidos como rótulos no gráfico.

Configurações de tamanho

A configuração Tamanho controla dimensões visuais para gráficos de linhas, gráficos de dispersão, gráficos de bolhas e mapas de pontos. Seu uso depende do tipo de gráfico:

Gráficos de linhas:

• Se nenhuma série for especificada na área Tamanho , o controle deslizante alterará uniformemente toda a espessura da linha.
• Se as séries forem especificadas na área Tamanho , você poderá definir valores de espessura diferentes para cada série.

Gráficos de dispersão e bolhas:

• Adicione um campo à configuração Tamanho para variar o tamanho do marcador de ponto com base em uma métrica.
• Quando o tamanho é baseado em um campo de dados, o gráfico se torna um gráfico de bolhas em que o tamanho de cada ponto reflete o valor da métrica.

Mapas de pontos: Use a configuração Tamanho para variar os tamanhos do marcador do mapa com base em um campo quantitativo, mostrando magnitude em diferentes localizações geográficas.

Linhas de grade

Os gráficos permitem ativar e desativar as linhas de grade para melhorar a legibilidade. As linhas de grade aparecem por padrão em tipos de gráfico compatíveis e ajudam os visualizadores a interpretar pontos de dados fornecendo linhas de referência visual alinhadas com valores de eixo.

Para alternar linhas de grade:

1. No painel de configuração de visualização, localize as opções de linha de grade.
2. Use o alternador para mostrar ou ocultar as linhas de grade do gráfico.

As linhas de grade são ajustadas automaticamente com base nas cores de plano de fundo personalizadas e nas configurações de formatação do eixo.

Annotations

As anotações são linhas de referência horizontais ou verticais que você pode adicionar a gráficos para rastrear limites, destinos ou parâmetros de comparação. Por exemplo, você pode adicionar uma linha horizontal a 100 para mostrar seu destino de vendas ou marcar uma linha de base de desempenho.

Os seguintes tipos de gráfico dão suporte a anotações:

• Barra
• Linha
• Area
• Dispersão
• Mapa de calor
• Box
• Combinação
• Histograma
• Cascata

Para adicionar uma anotação:

1. No painel de configuração de visualização, localize a seção Anotação .
2. Clique no + botão para adicionar uma nova anotação.
3. Selecione a orientação da linha:
   • Horizontal: desenha uma linha paralela ao eixo x em um valor de eixo y especificado
   • Vertical: desenha uma linha paralela ao eixo y em um valor de eixo x especificado
4. Insira o valor em que a linha deve aparecer no gráfico.
5. (Opcional) Insira um rótulo para descrever a anotação. O rótulo aparece no gráfico ao lado da linha.
6. (Opcional) Clique no seletor de cores para personalizar a cor da linha.

Você pode adicionar várias anotações a um único gráfico para acompanhar diferentes limites ou pontos de referência.

Outros tipos de visualização

Para saber mais sobre como trabalhar com visualizações de tabela, consulte Visualizações de tabela e tabela dinâmica.

Para saber mais sobre como trabalhar com visualizações de mapa, consulte Visualizações de mapa.
