Atualização de firmware do Surface Dock 1

Aplica-se a: Windows 10, Windows 11

Este artigo explica como utilizar a Atualização de Firmware do Microsoft Surface Dock 1 para instalar e gerir o firmware na Estação de Ancoragem para Surface 1 original. Quando instalado no seu dispositivo Surface, atualiza os dispositivos Surface Dock 1 ligados ao seu dispositivo Surface.

Observação

Este artigo aplica-se apenas ao Surface Dock 1. Posteriormente, as estações de ancoragem lançadas, como a Estação de Ancoragem USB 4 do Surface ou a Estação de Ancoragem para Surface Thunderbolt 4, são capazes de receber atualizações automaticamente.

Esta ferramenta substitui a ferramenta anterior do Microsoft Surface Dock Updater, anteriormente disponível para transferência como parte das Ferramentas do Surface para TI. A ferramenta anterior foi nomeada Surface_Dock_Updater_vx.xx.xxx.x.msi (em que x indica o número da versão) e já não está disponível para transferência e não deve ser utilizada.

Importante

Este artigo contém instruções técnicas para administradores de TI. Se for um utilizador doméstico, consulte Como atualizar o Firmware da Estação de Ancoragem para Surface no site Suporte da Microsoft. As instruções no site de suporte são as mesmas que os passos de instalação gerais, mas este artigo tem informações adicionais para monitorizar, verificar e implementar a atualização em vários dispositivos numa rede.

Dispositivos com suporte

A Atualização de Firmware do Surface Dock 1 é suportada nos seguintes dispositivos:

Surface Pro 3 e posterior
Surface Pro X (todas as gerações)
Surface 3
Surface Book (todas as gerações)
Surface Laptop Studio (todas as gerações)
Surface Studio (todas as gerações)
Surface Laptop (todas as gerações)
Surface Laptop Go (todas as gerações)
Surface Go (todas as gerações)

Requisito mínimo do SO

Windows 10, versão 1803 ou posterior

Instalar a Atualização de Firmware do Surface Dock 1

Esta secção descreve como instalar manualmente a atualização de firmware no Surface Dock 1.

Dica

O ficheiro msi Atualização de Firmware do Surface Dock 1 não está a atualizar automaticamente. Se tiver implementado o msi em dispositivos Surface e for lançada uma nova versão do firmware, terá de implementar a nova versão.

Aceda a Ferramentas do Surface para TI e transfira e instale o ficheiro de .msi com o nome Surface_Dock_FwUpdate.., seguido da versão adequada. Se estiver a executar Surface Pro X, Surface Pro 9 5G ou outros dispositivos Surface baseados no braço, transfira a versão do arm. Para todos os outros dispositivos, utilize a versão amd64 .
- A atualização requer um dispositivo Surface com Windows 10, versão 1803 ou posterior.
- A instalação do ficheiro msi poderá pedir-lhe para reiniciar o Surface. No entanto, não é necessário reiniciar para efetuar a atualização.
Desligue o dispositivo Surface da Estação de Ancoragem para Surface, aguarde cerca de 5 segundos e, em seguida, volte a ligar. A Atualização de Firmware do Surface Dock 1 atualiza automaticamente a estação de ancoragem em segundo plano. O processo pode demorar alguns minutos a ser concluído e continua mesmo que seja interrompido.

Monitorizar a Atualização de Firmware do Surface Dock 1

Esta secção é opcional e fornece uma descrição geral de como monitorizar a instalação da atualização de firmware.

Para monitorizar a atualização:

Abra Visualizador de Eventos, navegue para a Aplicação de Registos do Windows e, em ações no painel direito, selecione Filtrar Registo Atual, introduza SurfaceDockFwUpdate junto a Origens >de eventos e, em seguida, selecione OK.

Escreva o seguinte comando numa linha de comandos elevada:

Reg query "HKLM\SOFTWARE\Microsoft\Windows NT\CurrentVersion\WUDF\Services\SurfaceDockFwUpdate\Parameters"

Instale a atualização conforme descrito na secção seguinte deste artigo.
O Evento 2007 com o seguinte texto indica uma atualização com êxito: Atualização de firmware concluída. hr=0 DriverTelementry EventCode = 2007.

Se a atualização não for bem-sucedida, o ID do evento 2007 é apresentado como um evento de Erro em vez de Informação. Além disso, a versão comunicada no Registo do Windows não estará atualizada.
Quando a atualização estiver concluída, os valores DWORD atualizados são apresentados no Registo do Windows, correspondente à versão atual da ferramenta. Veja a secção De referência de Versões neste artigo para obter detalhes. Por exemplo:
- Component10CurrentFwVersion 0x04ac3970 (78395760)
- Component20CurrentFwVersion 0x04915a70 (76634736)

Dica

Se vir "Não é possível encontrar a descrição do ID do Evento xxxx da origem SurfaceDockFwUpdate" no texto do evento, tal é esperado e pode ser ignorado.

Veja também as secções seguintes neste artigo:

Como verificar a conclusão da atualização de firmware

Implementação de rede

Pode utilizar comandos do Windows Installer (Msiexec.exe) para implementar a Atualização de Firmware do Surface Dock 1 em vários dispositivos na sua rede. Ao utilizar Microsoft Configuration Manager ou outra ferramenta de implementação, introduza a seguinte sintaxe para garantir que a instalação é silenciosa:

Msiexec.exe /i <caminho para o ficheiro> msi /quiet /norestart

Por exemplo:

msiexec /i "\\share\folder\Surface_Dock_FwUpdate_1.42.139_Win10_17134_19.084.31680_0.msi" /quiet /norestart

Observação

Um ficheiro de registo não é criado por predefinição. Para criar um ficheiro de registo, tem de acrescentar "/lv [caminho]". Por exemplo: msiexec.exe /i <caminho para o ficheiro> msi /lv %windir%\logs\ SurfaceDockFWI.log.

Para obter mais informações, veja a Documentação das opções da linha de comandos.

Importante

Se quiser manter a Estação de Ancoragem para Surface atualizada utilizando qualquer outro método, consulte Atualizar a Estação de Ancoragem para Surface para obter detalhes.

implementação do Intune

Pode utilizar Intune para distribuir a Atualização de Firmware do Surface Dock 1 para os seus dispositivos. Primeiro, tem de converter o ficheiro msi para o formato de ficheiro intunewin, conforme descrito na seguinte documentação: Intune Gestão de aplicações Autónoma - Win32.

Utilize o seguinte comando:

msiexec /i <path to msi file> /quiet /q

Como verificar a conclusão da atualização de firmware

O firmware da estação de ancoragem para Surface consiste em dois componentes:

Componente10: Firmware da unidade de microcontrolador (MCU)
Componente20: Firmware DisplayPort (DP).

A conclusão com êxito da Atualização de Firmware do Surface Dock 1 resulta em novos valores de chave de registo para estes componentes de firmware.

Para verificar as atualizações

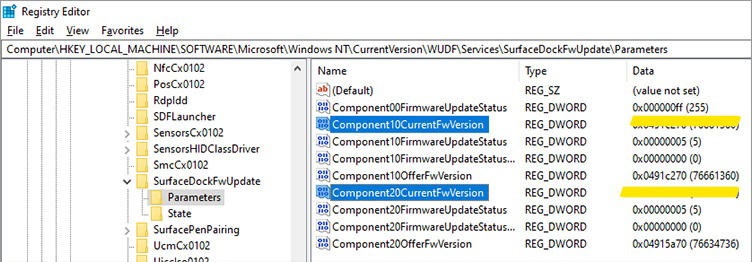

Abra o Regedit e navegue para o seguinte caminho de registo:
- HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\WUDF\Services\SurfaceDockFwUpdate\Parameters
Procure as chaves de registo: Component10CurrentFwVersion e Component20CurrentFwVersion, que se referem ao firmware que está atualmente no dispositivo.
Verifique se os novos valores da chave de registo correspondem aos valores de chave de registo atualizados listados na referência Versões no final deste documento. Se os valores corresponderem, o firmware foi atualizado com êxito.
Se não for possível verificar, veja Registo de eventos e Sugestões de resolução de problemas na secção seguinte.

Registo de eventos

Tabela 1. Ficheiros de registo da Atualização de Firmware do Surface Dock 1

Log	Local	Observações
Registo de Atualização de Firmware da Estação de Ancoragem para Surface 1	O caminho tem de ser especificado (ver nota)	Versões anteriores desta ferramenta escreveram eventos nos Registos de Aplicações e Serviços\Microsoft Surface Dock Updater.
Registo de Instalação de Dispositivos Windows	%windir%\inf\setupapi.dev.log	Para obter mais informações sobre como utilizar o Registo de Instalação de Dispositivos, veja a documentação SetupAPI Logging (Registo de API de Configuração ).

Tabela 2. IDs de registo de eventos para Atualização de Firmware do Surface Dock 1

Os eventos são registados no Registo de Eventos da Aplicação. Nota: as versões anteriores desta ferramenta escreveram eventos nos Registos de Aplicações e Serviços\Microsoft Surface Dock Updater.

Event ID	Event type
2001	A atualização de firmware da estação de ancoragem foi iniciada.
2002	A atualização de firmware da estação de ancoragem foi ignorada porque se sabe que a estação de ancoragem está atualizada.
2003	A atualização de firmware da dock não conseguiu obter a versão de firmware.
2004	A consultar a versão do firmware.
2005	Falha ao iniciar a atualização do firmware da estação de ancoragem.
2006	Falha ao enviar pares de oferta/payload.
2007	Atualização de firmware concluída.
2008	COMEÇAR telemetria da estação de ancoragem.
2011	End dock telemetry(Telemetria da estação de ancoragem end).

Dicas para solução de problemas

Desligar completamente a estação de ancoragem para Surface a partir da alimentação CA para repor a Estação de Ancoragem para Surface.
Desligue todos os periféricos, exceto o Surface Dock.
Desinstale qualquer Atualização de Firmware atual do Surface Dock 1 e, em seguida, instale a versão mais recente.
Certifique-se de que a Estação de Ancoragem para Surface está desligada e, em seguida, aguarde tempo suficiente para que a atualização seja concluída conforme monitorizado através de um LED na porta Ethernet da estação de ancoragem. Aguarde até que o LED deixe de piscar antes de desligar a Estação de Ancoragem para Surface.
Ligue a Estação de Ancoragem para Surface a um dispositivo diferente para ver se consegue atualizar a estação de ancoragem.

Referência de versões

Observação

O ficheiro de instalação é lançado com o seguinte formato de nomenclatura: Surface_Dock_FwUpdate_X.XX.XXX_Win10_XXXXX_XX.XXX.XXXXX_X.msi (por exemplo, Surface_Dock_FwUpdate_1.42.139_Win10_17134_19.084.31680_0.msi) e instala por predefinição C:\Programas\SurfaceUpdate.

Versão 1.53.139.0

Data de Lançamento: 4 de agosto de 2020

Esta versão da Atualização de Firmware do Surface Dock 1 inclui correções de erros e suporte para:

Atualizar a Estação de Ancoragem para Surface 1 com o Surface Pro X.

Valores da chave de registo

Os valores de registo que indicam a status de atualizações de firmware não são alterados em comparação com a versão anterior desta ferramenta:

Component10CurrentFwVersion atualizado para 4ac3970.
Component20CurrentFwVersion atualizado para 4a1d570.

Versão 1.42.139

Data de Lançamento: 18 de setembro de 2019

Esta versão, contida no Surface_Dock_FwUpdate_1.42.139_Win10_17134_19.084.31680_0.msi, atualiza o firmware em segundo plano.

Valores de chave de registo atualizados

Component10CurrentFwVersion atualizado para 4ac3970.
Component20CurrentFwVersion atualizado para 4a1d570.

Adiciona suporte para Surface Pro 7 e Surface Laptop 3.
