Este artigo descreve como o exemplo de driver DCHU aplica os princípios de design do DCH. Você pode usá-lo como um modelo para aplicar os princípios de design do DCH ao seu próprio pacote de driver.
Se você quiser uma cópia local do repositório de exemplo, clone de Windows-driver-samples.
Algumas partes do exemplo podem usar diretivas e APIs que só estão disponíveis em determinadas versões do Windows 10 e posteriores. Consulte Instalação de Dispositivo e Driver para ver em qual versão do sistema operacional uma determinada diretiva é suportada.
Pré-requisitos
Antes de ler esta seção, você deve se familiarizar com os Princípios de Design do DCH.
Visão geral
O exemplo fornece cenários exemplares em que dois parceiros de hardware, Contoso (um construtor de sistemas ou OEM) e Fabrikam (um fabricante de dispositivos ou IHV) estão trabalhando juntos para criar um driver DCH compatível para um dispositivo destinado ao próximo sistema da Contoso. O dispositivo em questão é um kit de aprendizagem OSR USB FX2. No passado, a Fabrikam escrevia um pacote de driver herdado que era personalizado para uma linha de produtos específica da Contoso e, em seguida, entregava ao OEM para que ele cuidasse da manutenção. Esse processo resultou em uma sobrecarga significativa de manutenção, portanto, a Fabrikam decidiu refatorar o código e criar um pacote de driver compatível com DCH.
Usar seções/diretivas declarativas e isolar corretamente o INF
Primeiro, a Fabrikam examina a lista de seções e diretivas INF que são inválidas em pacotes de driver compatíveis com DCH. Durante este exercício, a Fabrikam percebe que está usando muitas dessas seções e diretivas em seu pacote de driver.
O INF do driver deles registra um coinstalador que aplica arquivos e configurações dependentes da plataforma. O pacote de driver é maior do que deveria ser e é mais difícil atender o driver quando um bug afeta apenas um subconjunto dos sistemas OEM que enviam o driver. A maioria das modificações específicas do OEM estão relacionadas à identidade visual. Portanto, a Fabrikam precisa atualizar o pacote de driver sempre que adicionar um OEM ou quando um pequeno problema afeta um subconjunto de sistemas OEM.
A Fabrikam remove as seções e diretivas nãodeclarativas e usa a ferramenta InfVerif para verificar se o arquivo INF do novo pacote de driver segue o requisito declarativo do INF.
Usar extensões INF para dividir em componentes um pacote de driver
Em seguida, a Fabrikam separa as personalizações específicas para parceiros OEM (como a Contoso) do pacote de driver base em uma extensão INF.
O snippet a seguir, atualizado de [osrfx2_DCHU_extension.inx], especifica a classe Extension e identifica a Contoso como o provedor, já que possui o pacote de driver de extensão.
[Version]
...
Class = Extension
ClassGuid = {e2f84ce7-8efa-411c-aa69-97454ca4cb57}
Provider = Contoso
ExtensionId = {zzzzzzzz-zzzz-zzzz-zzzz-zzzzzzzzzzzz} ; replace with your own GUID
...
Em [osrfx2_DCHU_base.inx], a Fabrikam especifica as seguintes entradas:
[OsrFx2_AddReg]
HKR, OSR, "OperatingMode",, "Default" ; FLG_ADDREG_TYPE_SZ
HKR, OSR, "OperatingParams",, "None" ; FLG_ADDREG_TYPE_SZ
Em [osrfx2_DCHU_extension.inx], a Contoso substitui o valor do Registro OperatingParams definido pela base e adiciona OperatingExceptions:
[OsrFx2Extension_AddReg]
HKR, OSR, "OperatingParams",, "-Extended"
HKR, OSR, "OperatingExceptions",, "x86"
O sistema sempre processa extensões após o INF base, mas em nenhuma ordem definida. Se você atualizar um INF base para uma versão mais recente, o sistema ainda reaplicará as extensões depois de instalar o novo INF base.
Instalar um serviço a partir de um arquivo INF
A Fabrikam usa um serviço Win32 para controlar os LEDs na placa OSR. Eles veem esse componente como parte da funcionalidade principal do dispositivo e o incluem como parte de seu INF base ([osrfx2_DCHU_base.inx]). Esse serviço de modo de usuário (usersvc) pode ser adicionado e iniciado declarativamente especificando a diretiva AddService no arquivo INF:
[OsrFx2_Install.NT]
CopyFiles = OsrFx2_CopyFiles
[OsrFx2_Install.NT.Services]
AddService = WUDFRd, 0x000001fa, WUDFRD_ServiceInstall ; Flag 0x2 sets this as the service for the device
AddService = osrfx2_DCHU_usersvc,, UserSvc_ServiceInstall
[UserSvc_ServiceInstall]
DisplayName = %UserSvcDisplayName%
ServiceType = 0x10 ; SERVICE_WIN32_OWN_PROCESS
StartType = 0x3 ; SERVICE_DEMAND_START
ErrorControl = 0x1 ; SERVICE_ERROR_NORMAL
ServiceBinary = %13%\osrfx2_DCHU_usersvc.exe
AddTrigger = UserSvc_AddTrigger ; AddTrigger syntax is only available in Windows 10 Version 2004 and above
[UserSvc_AddTrigger]
TriggerType = 1 ; SERVICE_TRIGGER_TYPE_DEVICE_INTERFACE_ARRIVAL
Action = 1 ; SERVICE_TRIGGER_ACTION_SERVICE_START
SubType = %GUID_DEVINTERFACE_OSRFX2% ; Interface GUID
DataItem = 2, "USB\VID_0547&PID_1002" ; SERVICE_TRIGGER_DATA_TYPE_STRING
[OsrFx2_CopyFiles]
osrfx2_DCHU_base.dll
osrfx2_DCHU_filter.dll
osrfx2_DCHU_usersvc.exe
Você também pode instalar esse serviço em um componente ou extensão INF, dependendo do cenário.
Usar um componente para instalar software herdado de um pacote de driver
A Fabrikam tem um arquivo osrfx2_DCHU_componentsoftware.exe executável que eles instalaram anteriormente usando um coinstalador. Esse software legado exibe as chaves de registro definidas pela placa e exigidas pelo OEM. Este executável é um aplicativo com interface gráfica que só é executado no Windows para versões desktop. Para instalá-lo, a Fabrikam cria um pacote de driver de componente separado e o adiciona em sua extensão INF.
O seguinte snippet de [osrfx2_DCHU_extension.inx] usa a diretiva AddComponent para criar um dispositivo filho virtual:
[OsrFx2Extension_Install.NT.Components]
AddComponent = osrfx2_DCHU_component,,OsrFx2Extension_ComponentInstall
[OsrFx2Extension_ComponentInstall]
ComponentIds=VID_045e&PID_94ab
Em seguida, no componente INF [osrfx2_DCHU_component.inx], a Fabrikam especifica a diretiva AddSoftware para instalar o executável opcional:
[OsrFx2Component_Install.NT.Software]
AddSoftware = osrfx2_DCHU_componentsoftware,, OsrFx2Component_SoftwareInstall
[OsrFx2Component_SoftwareInstall]
SoftwareType = 1
SoftwareBinary = osrfx2_DCHU_componentsoftware.exe
SoftwareArguments = <<DeviceInstanceId>>
SoftwareVersion = 1.0.0.0
[OsrFx2Component_CopyFiles]
osrfx2_DCHU_componentsoftware.exe
O código-fonte do aplicativo Win32 está incluído no exemplo.
O pacote de driver de componente é distribuído apenas em SKUs para desktop devido às configurações de direcionamento no painel do Centro de Desenvolvimento de Hardware do Windows. Para obter mais informações, consulte Publicar um driver no Windows Update.
Permitir a comunicação com um aplicativo de suporte de hardware
A Fabrikam gostaria de fornecer um aplicativo complementar baseado em GUI como parte do pacote de driver do Windows. Como os aplicativos complementares baseados em Win32 não podem fazer parte de um pacote do Windows Driver, a Fabrikam porta seu aplicativo Win32 para a UWP (Plataforma Universal do Windows) e emparelha o aplicativo com o dispositivo.
O snippet a seguir de osrfx2_DCHU_base/device.c mostra como o pacote de driver base adiciona uma funcionalidade personalizada à instância da interface do dispositivo:
WDF_DEVICE_INTERFACE_PROPERTY_DATA PropertyData = { 0 };
static const wchar_t customCapabilities[] = L"CompanyName.yourCustomCapabilityName_YourStorePubId\0";
WDF_DEVICE_INTERFACE_PROPERTY_DATA_INIT(&PropertyData,
&GUID_DEVINTERFACE_OSRUSBFX2,
&DEVPKEY_DeviceInterface_UnrestrictedAppCapabilities);
Status = WdfDeviceAssignInterfaceProperty(Device,
&PropertyData,
DEVPROP_TYPE_STRING_LIST,
sizeof(customCapabilities),
(PVOID)customCapabilities);
O novo aplicativo (não incluído no exemplo) é seguro e você pode atualizá-lo facilmente na Microsoft Store. Com o aplicativo UWP pronto, a Contoso usa DISM – Deployment Image Servicing and Management para pré-carregar o aplicativo em imagens da edição Desktop do Windows.
Acoplamento rígido de vários arquivos INF
Idealmente, deve haver contratos de controle de versão fortes entre base, extensões e componentes. Há vantagens de manutenção em ter esses três pacotes atendidos de forma independente (o cenário "fracamente acoplado"), mas há cenários em que eles precisam ser agrupados em um único pacote de driver ("fortemente acoplado") devido a contratos de controle de versão ruins. O exemplo inclui exemplos de ambos os cenários:
DCHU_Sample\osrfx2_DCHU_extension_tight
Quando a extensão e o componente estão no mesmo pacote de driver ("firmemente acoplado"), a extensão INF especifica a diretiva CopyINF para que o sistema copie o componente INF para o sistema de destino. DCHU_Sample\osrfx2_DCHU_extension_tight\osrfx2_DCHU_extension\osrfx2_DCHU_extension.inx demonstra essa técnica:
[OsrFx2Extension_Install.NT]
CopyInf=osrfx2_DCHU_component.inf
Você também pode usar essa diretiva para coordenar a instalação de arquivos INF em dispositivos multifuncionais. Para obter mais informações, consulte Copiar arquivos INF.
Observação
Embora um driver base possa acoplar uma extensão (e direcionar o driver base na etiqueta de envio), você não pode publicar uma extensão combinada com outro driver para a ID de hardware da extensão.
Executar a partir do repositório de drivers
Para facilitar a atualização do driver, a Fabrikam especifica o repositório de drivers como o destino para copiar os arquivos de driver sempre que possível, usando dirid 13. O uso de um valor de diretório de destino igual a 13 pode resultar em estabilidade aprimorada durante o processo de atualização do driver. Este é um exemplo de [osrfx2_DCHU_base.inx]:
[DestinationDirs]
OsrFx2_CopyFiles = 13 ; copy to driver store
Para obter mais informações sobre como localizar e carregar arquivos dinamicamente do repositório de driver, consulte o artigo Executar do Repositório de Driver .
Resumo

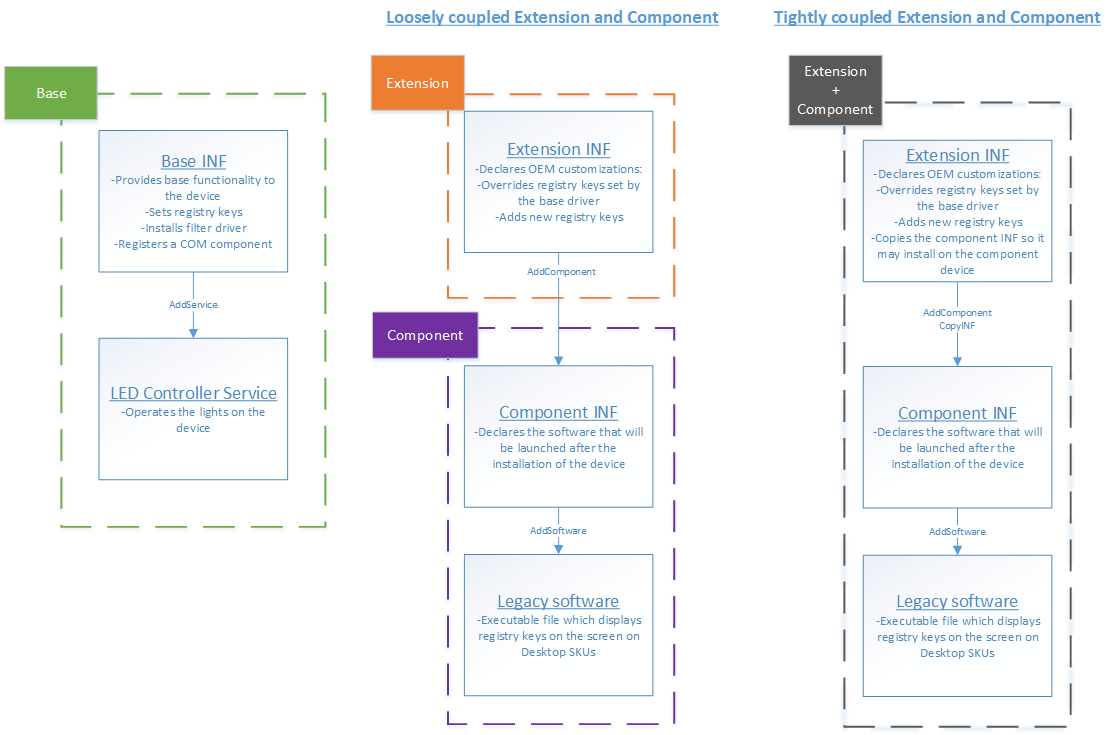

O diagrama a seguir mostra os pacotes de driver que a Fabrikam e a Contoso criaram para seu driver compatível com DCH. No exemplo fracamente acoplado, eles fazem três envios separados no painel do Centro de Desenvolvimento de Hardware do Windows: um para a base, um para a extensão e outro para o componente. No exemplo fortemente acoplado, eles fazem duas submissões: base e extensão/componente.
O INF do componente corresponde à ID de hardware do componente, enquanto a base e as extensões correspondem à ID de hardware da placa.
