Operações de filtro VMQ

Vários filtros de recebimento podem ser definidos em uma fila de recebimento. Além disso, a implementação atual do VMQ dá suporte a filtros no endereço MAC (controle de acesso de mídia de destino) dos pacotes de entrada e filtros opcionais que inspecionam o identificador de VLAN (rede local virtual).

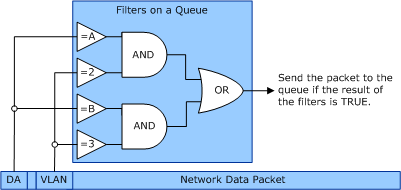

A ilustração a seguir mostra a relação entre o identificador de VLAN e testes de endereço MAC, filtros e filas.

Na ilustração anterior, o pacote de dados de rede inclui um endereço de destino (DA) e um campo de identificador de VLAN. O hardware do adaptador de rede implementa os filtros na fila com base nas configurações que o driver de miniporto recebeu e definiu no hardware do adaptador de rede. Para obter mais informações sobre como definir filtros em uma fila de recebimento, consulte Configuração e limpeza de filtros VMQ.

Nesta ilustração, há dois filtros; cada filtro compara um endereço de destino e um identificador de VLAN com os campos no pacote de entrada. Se os testes de VLAN e DA corresponderem, o critério desse filtro será atendido e o pacote de entrada será atribuído à fila. Se houver mais de um filtro na fila e, em seguida, uma correspondência para qualquer filtro, o adaptador de rede atribuirá o pacote à fila.
