Criar um gateway de aplicativo com redirecionamento HTTP para HTTPS usando o Azure PowerShell

Você pode usar o Azure PowerShell para criar um gateway de aplicativo com um certificado para terminação TLS/SSL. Uma regra de roteamento é usada para redirecionar o tráfego HTTP para a porta HTTPS no gateway de aplicativo. Neste exemplo, também se cria um conjunto de escala de máquina virtual para o pool de back-end do gateway de aplicação que contém duas instâncias de máquina virtual.

Neste artigo, você aprenderá a:

• Criar um certificado autoassinado
• Configurar uma rede
• Criar um gateway de aplicativo com o certificado
• Adicionar um ouvinte e uma regra de redirecionamento
• Criar um escalonamento de máquinas virtuais com o pool de back-end padrão

Se não tiver uma subscrição do Azure, crie uma conta gratuita antes de começar.

Este tutorial requer o módulo do Azure PowerShell versão 1.0.0 ou posterior. Executar Get-Module -ListAvailable Az para localizar a versão. Se você precisar atualizar, consulte Instalar o módulo do Azure PowerShell. Para executar os comandos neste tutorial, você também precisa executar Login-AzAccount para criar uma conexão com o Azure.

Criar um certificado autoassinado

Para uso em produção, você deve importar um certificado válido assinado por um provedor confiável. Para este tutorial, você cria um certificado autoassinado usando New-SelfSignedCertificate. Você pode usar Export-PfxCertificate com a impressão digital (Thumbprint) que foi retornada para exportar um arquivo pfx do certificado.

New-SelfSignedCertificate `
  -certstorelocation cert:\localmachine\my `
  -dnsname www.contoso.com

Você deve ver algo semelhante a este resultado:

PSParentPath: Microsoft.PowerShell.Security\Certificate::LocalMachine\my

Thumbprint                                Subject
----------                                -------
E1E81C23B3AD33F9B4D1717B20AB65DBB91AC630  CN=www.contoso.com

Use a impressão digital para criar o arquivo pfx:

$pwd = ConvertTo-SecureString -String "Azure123456!" -Force -AsPlainText
Export-PfxCertificate `
  -cert cert:\localMachine\my\E1E81C23B3AD33F9B4D1717B20AB65DBB91AC630 `
  -FilePath c:\appgwcert.pfx `
  -Password $pwd

Criar um grupo de recursos

Um grupo de recursos é um contêiner lógico no qual os recursos do Azure são implantados e gerenciados. Crie um grupo de recursos do Azure chamado myResourceGroupAG usando New-AzResourceGroup.

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

Criar recursos de rede

Crie as configurações de sub-rede para myBackendSubnet e myAGSubnet usando New-AzVirtualNetworkSubnetConfig. Crie a rede virtual chamada myVNet usando New-AzVirtualNetwork com as configurações de sub-rede. E, finalmente, crie o endereço IP público chamado myAGPublicIPAddress usando New-AzPublicIpAddress. Estes recursos são utilizados para fornecer conectividade de rede ao gateway de aplicação e aos respetivos recursos associados.

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24
$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24
$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig
$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Dynamic

Criar um gateway de aplicação

Crie as configurações de IP e a porta de frontend

Associe myAGSubnet que você criou anteriormente ao gateway de aplicativo usando New-AzApplicationGatewayIPConfiguration. Atribua myAGPublicIPAddress ao gateway de aplicativo usando New-AzApplicationGatewayFrontendIPConfig. E então você pode criar a porta HTTPS usando New-AzApplicationGatewayFrontendPort.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet
$subnet=$vnet.Subnets[0]
$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet
$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip
$frontendPort = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 443

Criar o pool de back-end e as configurações

Crie o pool de back-end denominado appGatewayBackendPool para o gateway de aplicação usando New-AzApplicationGatewayBackendAddressPool. Configure as definições para o pool de backend usando New-AzApplicationGatewayBackendHttpSettings.

$defaultPool = New-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool
$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

Criar o ouvinte padrão e a regra padrão

É necessário um ouvinte para permitir ao gateway de aplicação encaminhar o tráfego adequadamente para o pool de back-end. Neste exemplo, você cria um ouvinte básico que escuta o tráfego HTTPS na URL raiz.

Crie um objeto de certificado usando New-AzApplicationGatewaySslCertificate e, em seguida, crie um ouvinte chamado appGatewayHttpListener usando New-AzApplicationGatewayHttpListener com a configuração de frontend, porta de frontend e certificado que você criou anteriormente. Uma regra é necessária para que o ouvinte saiba qual pool de back-end usar para o tráfego de entrada. Crie uma regra básica chamada rule1 usando New-AzApplicationGatewayRequestRoutingRule.

$pwd = ConvertTo-SecureString `
  -String "Azure123456!" `
  -Force `
  -AsPlainText
$cert = New-AzApplicationGatewaySslCertificate `
  -Name "appgwcert" `
  -CertificateFile "c:\appgwcert.pfx" `
  -Password $pwd
$defaultListener = New-AzApplicationGatewayHttpListener `
  -Name appGatewayHttpListener `
  -Protocol Https `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendPort `
  -SslCertificate $cert
$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -HttpListener $defaultListener `
  -BackendAddressPool $defaultPool `
  -BackendHttpSettings $poolSettings

Criar o gateway de aplicação

Agora que você criou os recursos de suporte necessários, especifique parâmetros para o gateway de aplicativo chamado myAppGateway usando New-AzApplicationGatewaySku e, em seguida, crie-o usando New-AzApplicationGateway com o certificado.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_Medium `
  -Tier Standard `
  -Capacity 2
$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $defaultPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendPort `
  -HttpListeners $defaultListener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku `
  -SslCertificates $cert

Adicionar um ouvinte e uma regra de redirecionamento

Adicionar a porta HTTP

Adicione a porta HTTP ao gateway de aplicativo usando Add-AzApplicationGatewayFrontendPort.

$appgw = Get-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG
Add-AzApplicationGatewayFrontendPort `
  -Name httpPort  `
  -Port 80 `
  -ApplicationGateway $appgw

Adicionar o ouvinte HTTP

Adicione o ouvinte HTTP chamado myListener ao gateway de aplicativo usando Add-AzApplicationGatewayHttpListener.

$fipconfig = Get-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -ApplicationGateway $appgw
$fp = Get-AzApplicationGatewayFrontendPort `
  -Name httpPort `
  -ApplicationGateway $appgw
Add-AzApplicationGatewayHttpListener `
  -Name myListener `
  -Protocol Http `
  -FrontendPort $fp `
  -FrontendIPConfiguration $fipconfig `
  -ApplicationGateway $appgw

Adicionar a configuração de redirecionamento

Adicione a configuração de redirecionamento HTTP para HTTPS ao gateway de aplicativo usando Add-AzApplicationGatewayRedirectConfiguration.

$defaultListener = Get-AzApplicationGatewayHttpListener `
  -Name appGatewayHttpListener `
  -ApplicationGateway $appgw
Add-AzApplicationGatewayRedirectConfiguration -Name httpToHttps `
  -RedirectType Permanent `
  -TargetListener $defaultListener `
  -IncludePath $true `
  -IncludeQueryString $true `
  -ApplicationGateway $appgw

Adicionar a regra de roteamento

Adicione a regra de roteamento com a configuração de redirecionamento ao gateway de aplicativo usando Add-AzApplicationGatewayRequestRoutingRule.

$myListener = Get-AzApplicationGatewayHttpListener `
  -Name myListener `
  -ApplicationGateway $appgw
$redirectConfig = Get-AzApplicationGatewayRedirectConfiguration `
  -Name httpToHttps `
  -ApplicationGateway $appgw
Add-AzApplicationGatewayRequestRoutingRule `
  -Name rule2 `
  -RuleType Basic `
  -HttpListener $myListener `
  -RedirectConfiguration $redirectConfig `
  -ApplicationGateway $appgw
Set-AzApplicationGateway -ApplicationGateway $appgw

Criar um conjunto de dimensionamento de máquinas virtuais

Neste exemplo, você cria um conjunto de escala de máquina virtual para fornecer servidores para o pool de back-end no gateway de aplicativo. Você atribui o conjunto de escala ao pool de back-end quando define as configurações de IP.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet
$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway
$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool `
  -ApplicationGateway $appgw
$ipConfig = New-AzVmssIpConfig `
  -Name myVmssIPConfig `
  -SubnetId $vnet.Subnets[1].Id `
  -ApplicationGatewayBackendAddressPoolsId $backendPool.Id
$vmssConfig = New-AzVmssConfig `
  -Location eastus `
  -SkuCapacity 2 `
  -SkuName Standard_DS2 `
  -UpgradePolicyMode Automatic
Set-AzVmssStorageProfile $vmssConfig `
  -ImageReferencePublisher MicrosoftWindowsServer `
  -ImageReferenceOffer WindowsServer `
  -ImageReferenceSku 2016-Datacenter `
  -ImageReferenceVersion latest `
  -OsDiskCreateOption FromImage
Set-AzVmssOsProfile $vmssConfig `
  -AdminUsername azureuser `
  -AdminPassword "Azure123456!" `
  -ComputerNamePrefix myvmss
Add-AzVmssNetworkInterfaceConfiguration `
  -VirtualMachineScaleSet $vmssConfig `
  -Name myVmssNetConfig `
  -Primary $true `
  -IPConfiguration $ipConfig
New-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmssConfig

Instalar o IIS

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }
$vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss
Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
  -Name "customScript" `
  -Publisher "Microsoft.Compute" `
  -Type "CustomScriptExtension" `
  -TypeHandlerVersion 1.8 `
  -Setting $publicSettings
Update-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmss

Testar o portal de aplicações

Você pode usar Get-AzPublicIPAddress para obter o endereço IP público do gateway de aplicativo. Copie o endereço IP público e cole-o na barra de endereço do browser. Por exemplo, http://52.170.203.149

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

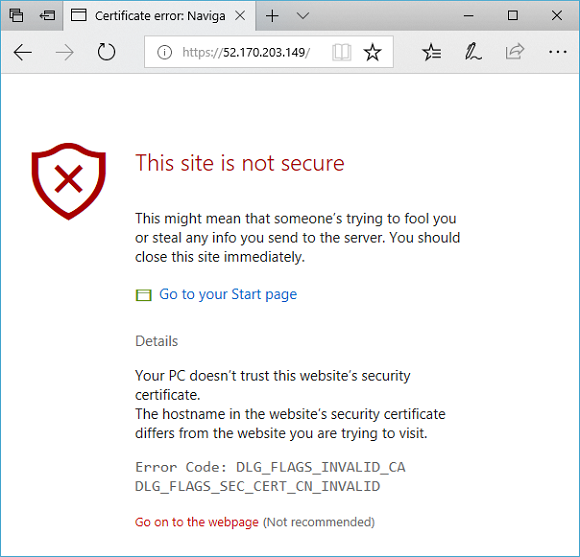

Para aceitar o aviso de segurança se tiver utilizado um certificado autoassinado, selecione Detalhes e, em seguida Aceda à página Web. Seu site seguro do IIS é exibido como no exemplo a seguir:

Próximos passos

• Reescrever cabeçalhos HTTP e URL com o Application Gateway
