Adicionar uma camada de polígono ao mapa

Este artigo mostra como renderizar as áreas das geometrias de recurso de Polygon e MultiPolygon no mapa usando uma camada de polígono. O SDK da Web do Azure Maps também dá suporte à criação de geometrias de círculo, conforme definido no esquema GeoJSON estendido. Esses círculos são transformados em polígonos quando renderizados no mapa. Todas as geometrias de elementos podem ser facilmente atualizadas quando envolvidas com a classe atlas.Shape.

Usar uma camada de polígono

Quando uma camada de polígono está conectada a uma fonte de dados e carregada no mapa, ela renderiza a área com as características Polygon e MultiPolygon. Para criar um polígono, adicione-o a uma fonte de dados e renderize-o com uma camada de polígono usando a classe PolygonLayer .

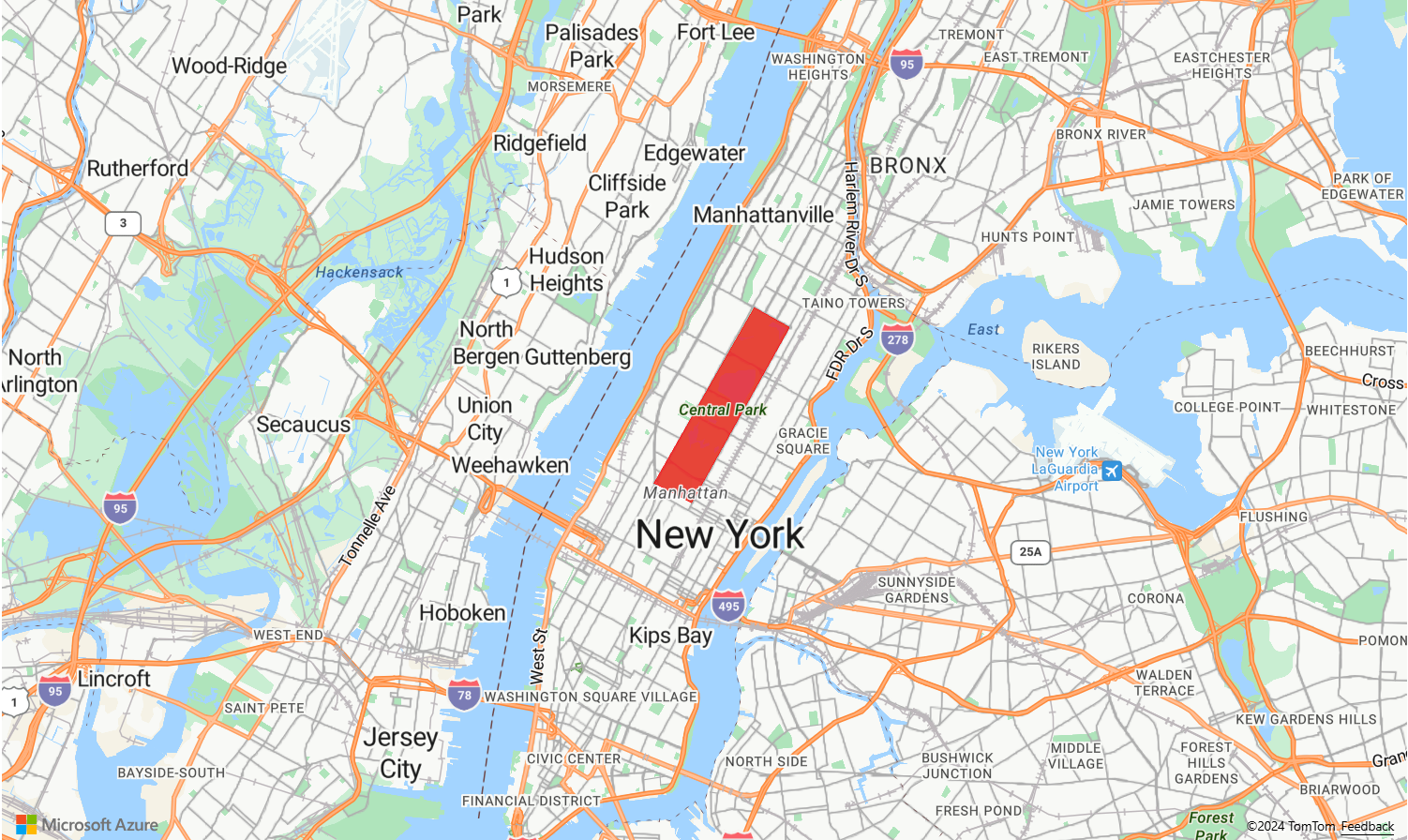

O código de exemplo a seguir demonstra a criação de uma camada de polígono que cobre o Central Park de Nova York com um polígono vermelho.


function InitMap()
{
  var map = new atlas.Map('myMap', {
    center: [-73.97, 40.78],
    zoom: 11,
    view: "Auto",

    //Add authentication details for connecting to Azure Maps.
    authOptions: {
      authType: 'subscriptionKey',
      subscriptionKey: '{Your-Azure-Maps-Subscription-key}'
    }
  });

  //Wait until the map resources are ready.
  map.events.add('ready', function () {

    /*Create a data source and add it to the map*/
    var dataSource = new atlas.source.DataSource();
    map.sources.add(dataSource);

    /*Create a rectangle*/
    dataSource.add(new atlas.Shape(new atlas.data.Feature(
    new atlas.data.Polygon([[
      [-73.98235, 40.76799],
      [-73.95785, 40.80044],
      [-73.94928, 40.7968],
      [-73.97317, 40.76437],
      [-73.98235, 40.76799]
    ]])
    )));

    /*Create and add a polygon layer to render the polygon to the map*/
    map.layers.add(new atlas.layer.PolygonLayer(dataSource, null,{
    fillColor: "red",
    fillOpacity: 0.7
    }), 'labels')
  });
}

Use um polígono e uma camada de linha juntos

Uma camada de linha é usada para renderizar o contorno de polígonos. O exemplo de código a seguir renderiza um polígono como o exemplo anterior, mas agora adiciona uma camada de linha. Esta camada de linha é uma segunda camada conectada à fonte de dados.

function InitMap()
{
  var map = new atlas.Map('myMap', {
    center: [-73.97, 40.78],
    zoom: 11,
    view: "Auto",

    //Add authentication details for connecting to Azure Maps.
    authOptions: {
      // Get an Azure Maps key at https://azuremaps.com/.
      authType: 'subscriptionKey',
      subscriptionKey: '{subscription key}'
    }
  });

  //Wait until the map resources are ready.
  map.events.add('ready', function () {

    /*Create a data source and add it to the map*/
    var dataSource = new atlas.source.DataSource();
    map.sources.add(dataSource);

    /*Create a rectangle*/
    dataSource.add(new atlas.data.Polygon([[
    [-73.98235, 40.76799],
    [-73.95785, 40.80045],
    [-73.94928, 40.7968],
    [-73.97317, 40.76437],
    [-73.98235, 40.76799]
    ]])
          );

    //Create a polygon layer to render the filled in area of the polygon.
    var polygonLayer = new atlas.layer.PolygonLayer(dataSource, 'myPolygonLayer', {
    fillColor: 'rgba(0, 200, 200, 0.5)'
    });

    //Create a line layer for greater control of rendering the outline of the polygon.
    var lineLayer = new atlas.layer.LineLayer(dataSource, 'myLineLayer', {
    strokeColor: 'red',
    strokeWidth: 2
    });

    /*Create and add a polygon layer to render the polygon to the map*/
    map.layers.add([polygonLayer, lineLayer])
  });
}

Preencher um polígono com um padrão

Além de preencher um polígono com uma cor, você pode usar um padrão de imagem para preencher o polígono. Carregue um padrão de imagem nos recursos de sprites de imagem do mapa e, em seguida, referencie essa imagem com a propriedade fillPattern da camada de polígono.

Para obter um exemplo totalmente funcional que mostra como usar um modelo de imagem como um padrão de preenchimento em uma camada de polígono, consulte Preencher polígono com modelo de ícone incorporado nos Exemplos do Azure Maps. Para obter o código-fonte deste exemplo, consulte código-fonte do modelo de ícone integrado para preencher polígono.

Gorjeta

O SDK da Web do Azure Maps fornece vários modelos de imagem personalizáveis que você pode usar como padrões de preenchimento. Para obter mais informações, consulte o documento Como usar modelos de imagem.

Personalizar uma camada de polígono

A camada Polygon tem apenas algumas opções de estilo. Consulte o mapa de amostra Opções de Camada de Polígono nos Exemplos do Azure Maps para experimentação. Para obter o código-fonte deste exemplo, consulte código-fonte das Opções de Camada de Polígono.

Adicionar um círculo ao mapa

O Azure Maps usa uma versão estendida do esquema GeoJSON que fornece uma definição para círculos. Um círculo é desenhado no mapa através da criação de um Point elemento. Este Point tem uma subType propriedade com um valor de "Circle" e uma radius propriedade com um número que representa o raio em metros.

{
    "type": "Feature",
    "geometry": {
        "type": "Point",
        "coordinates": [-122.126986, 47.639754]
    },
    "properties": {
        "subType": "Circle",
        "radius": 100
    }
}

O SDK da Web do Azure Maps converte esses Point recursos em Polygon recursos. Em seguida, esses recursos são renderizados no mapa usando camadas de polígono e linha, conforme mostrado no exemplo de código a seguir.

function InitMap()
{
  var map = new atlas.Map('myMap', {
    center: [-73.985708, 40.75773],
    zoom: 12,
    view: "Auto",

    //Add authentication details for connecting to Azure Maps.
    authOptions: {
      // Get an Azure Maps key at https://azuremaps.com/.
      authType: 'subscriptionKey',
      subscriptionKey: '{Your-Azure-Maps-Subscription-key}'
    }
  });

  //Wait until the map resources are ready.
  map.events.add('ready', function () {

    /*Create a data source and add it to the map*/
    var dataSource = new atlas.source.DataSource();
    map.sources.add(dataSource);

    //Create a circle
    dataSource.add(new atlas.data.Feature(new atlas.data.Point([-73.985708, 40.75773]),
    {
      subType: "Circle",
      radius: 1000
    }));

    // Create a polygon layer to render the filled in area
    // of the circle polygon, and add it to the map.
    map.layers.add(new atlas.layer.PolygonLayer   (dataSource, null, {
      fillColor: 'rgba(0, 200, 200, 0.8)'
    }));
  });
}

Facilite a atualização de uma geometria

Uma Shape classe encapsula uma Geometria ou Recurso e facilita a atualização e manutenção desses recursos. Para instanciar uma variável de forma, passe uma geometria ou um conjunto de propriedades para o construtor da forma.

//Creating a shape by passing in a geometry and a object containing properties.
var shape1 = new atlas.Shape(new atlas.data.Point[0,0], { myProperty: 1 });

//Creating a shape using a feature.
var shape2 = new atlas.Shape(new atlas.data.Feature(new atlas.data.Point[0,0], { myProperty: 1 });

O exemplo Tornar uma geometria fácil de atualizar mostra como envolver um objeto GeoJSON circular com uma classe de forma. À medida que o valor do raio muda na forma, o círculo é renderizado automaticamente no mapa. Para obter o código-fonte deste exemplo, consulte Facilitar a atualização do código-fonte de uma geometria.

Uma captura de tela de um mapa mostrando um círculo vermelho na cidade de Nova York com uma barra deslizante intitulada Circle Radius e à medida que você desliza a barra para a direita ou esquerda, o valor do raio muda e o tamanho do círculo se ajusta automaticamente no mapa.
