Visualize dados do Azure Data Explorer no Kibana com o conector de código aberto K2Bridge

O K2Bridge (Kibana-Kusto Bridge) permite que você use o Azure Data Explorer como uma fonte de dados e visualize esses dados no Kibana. O K2Bridge é uma aplicação de código aberto em contentores. Ele atua como um proxy entre uma instância do Kibana e um cluster do Azure Data Explorer. Este artigo descreve como usar o K2Bridge para criar essa conexão.

O K2Bridge traduz consultas do Kibana para o Kusto Query Language (KQL) e envia os resultados do Azure Data Explorer de volta para o Kibana.

O K2Bridge suporta os separadores Discover, Visualize e Dashboard do Kibana.

Com a guia Descobrir , você pode:

• Pesquise e explore os dados.
• Filtrar resultados.
• Adicione ou remova campos na grade de resultados.
• Visualize o conteúdo do registro.
• Guarde e partilhe pesquisas.

Com a guia Visualizar , você pode:

• Crie visualizações como gráficos de barras, gráficos circulares, tabelas de dados, mapas de calor e muito mais.
• Salvar uma visualização

Com a guia Painel você pode:

• Crie painéis usando visualizações novas ou salvas.
• Guarde o painel.

A imagem a seguir mostra uma instância do Kibana vinculada ao Azure Data Explorer pelo K2Bridge. A experiência do utilizador no Kibana mantém-se inalterada.

Pré-requisitos

Antes de visualizar dados do Azure Data Explorer no Kibana, tenha o seguinte pronto:

• Uma assinatura do Azure. Crie uma conta do Azure gratuita.
• Um cluster e um banco de dados do Azure Data Explorer. Você precisará da URL do cluster e do nome do banco de dados.
• Helm v3, o gerenciador de pacotes do Kubernetes.
• Cluster do Serviço de Kubernetes do Azure (AKS) ou qualquer outro cluster Kubernetes. Use a versão 1.21.2 ou mais recente, com um mínimo de três nós do Serviço Kubernetes do Azure. A versão 1.21.2 foi testada e verificada. Se você precisar de um cluster AKS, veja como implantar um cluster AKS usando a CLI do Azure ou usando o portal do Azure.
• Um principal de serviço Microsoft Entra autorizado a visualizar dados no Azure Data Explorer, incluindo a ID do cliente e o segredo do cliente. Como alternativa, você pode usar uma identidade gerenciada atribuída ao sistema.

Se você optar por utilizar uma entidade de serviço do Microsoft Entra, precisará criar uma entidade de serviço do Microsoft Entra. Para a instalação, você precisará do ClientID e de um Secret. Recomendamos uma entidade de serviço com permissão de visualizador e desencorajamos o uso de permissões de nível superior. Para atribuir permissões, consulte Gerenciar permissões de banco de dados no portal do Azure ou usar comandos de gerenciamento para Gerenciar funções de segurança de banco de dados.

Se você optar por usar uma identidade atribuída ao sistema, precisará obter a identidade gerenciada do pool de agentes ClientID (localizada no grupo de recursos "[MC_xxxx]" gerado)

Executar o K2Bridge no Serviço Kubernetes do Azure (AKS)

Por padrão, o gráfico Helm do K2Bridge faz referência a uma imagem disponível publicamente localizada no Microsoft Container Registry (MCR). O MCR não requer credenciais.

1. Faça o download dos gráficos Helm necessários.

2. Adicione a dependência do Elasticsearch ao Helm. A dependência é necessária porque o K2Bridge usa uma pequena instância interna do Elasticsearch. A instância atende solicitações relacionadas a metadados, como consultas de padrões de índice e consultas salvas. Essa instância interna não salva dados corporativos. Você pode considerar a instância como um detalhe de implementação.

   1. Para adicionar a dependência do Elasticsearch ao Helm, execute estes comandos:

      helm repo add elastic https://helm.elastic.co
      helm repo update


   2. Para obter o gráfico K2Bridge do diretório de gráficos do repositório GitHub:

      1. Clone o repositório do GitHub.

      2. Vá para o diretório do repositório raiz K2Bridges.

      3. Execute este comando:

         helm dependency update charts/k2bridge


3. Implante o K2Bridge.

   1. Defina as variáveis para os valores corretos para seu ambiente.

      ADX_URL=[YOUR_ADX_CLUSTER_URL] #For example, https://mycluster.westeurope.kusto.windows.net
      ADX_DATABASE=[YOUR_ADX_DATABASE_NAME]
      ADX_CLIENT_ID=[SERVICE_PRINCIPAL_CLIENT_ID]
      ADX_CLIENT_SECRET=[SERVICE_PRINCIPAL_CLIENT_SECRET]
      ADX_TENANT_ID=[SERVICE_PRINCIPAL_TENANT_ID]


      Observação

      Ao usar uma identidade gerenciada, o valor ADX_CLIENT_ID é a ID do cliente da identidade gerenciada, localizada no grupo de recursos "[MC_xxxx]" gerado. Para obter mais informações, consulte MC_ grupo de recursos. O ADX_SECRET_ID só é necessário se utilizar um service principal do Microsoft Entra.

   2. Opcionalmente, habilite a telemetria do Application Insights. Se você estiver usando o Application Insights pela primeira vez, crie um recurso do Application Insights. Copie a chave de instrumentação para uma variável.

      APPLICATION_INSIGHTS_KEY=[INSTRUMENTATION_KEY]
      COLLECT_TELEMETRY=true


   3. Instale o gráfico K2Bridge. Visualizações e painéis são suportados apenas com a versão Kibana 7.10. As tags de imagem mais recentes são: 6.8_latest e 7.16_latest, que suportam Kibana 6.8 e Kibana 7.10, respectivamente. A imagem de '7.16_latest' suporta Kibana OSS 7.10.2, e sua instância interna do Elasticsearch é 7.16.2.

      Se uma entidade de serviço Microsoft Entra foi usada:

      helm install k2bridge charts/k2bridge -n k2bridge --set settings.adxClusterUrl="$ADX_URL" --set settings.adxDefaultDatabaseName="$ADX_DATABASE" --set settings.aadClientId="$ADX_CLIENT_ID" --set settings.aadClientSecret="$ADX_CLIENT_SECRET" --set settings.aadTenantId="$ADX_TENANT_ID" [--set image.tag=6.8_latest/7.16_latest]
      [--set image.repository=$REPOSITORY_NAME/$CONTAINER_NAME]
      [--set privateRegistry="$IMAGE_PULL_SECRET_NAME"] [--set settings.collectTelemetry=$COLLECT_TELEMETRY]


      Ou, se a identidade gerenciada foi usada:

      helm install k2bridge charts/k2bridge -n k2bridge --set settings.adxClusterUrl="$ADX_URL" --set settings.adxDefaultDatabaseName="$ADX_DATABASE" --set       settings.aadClientId="$ADX_CLIENT_ID" --set settings.useManagedIdentity=true --set settings.aadTenantId="$ADX_TENANT_ID" [--set image.tag=7.16_latest] [--set  settings.collectTelemetry=$COLLECT_TELEMETRY]


      Em Configuração, você pode encontrar o conjunto completo de opções de configuração.

   4. A saída do comando anterior sugere o próximo comando Helm para implantar o Kibana. Opcionalmente, execute este comando:

      helm install kibana elastic/kibana --version 7.17.3 -n k2bridge --set image=docker.elastic.co/kibana/kibana-oss --set imageTag=7.10.2 --set elasticsearchHosts=http://k2bridge:8080


   5. Use encaminhamento de porta para aceder ao Kibana no localhost.

      kubectl port-forward service/kibana-kibana 5601 --namespace k2bridge


   6. Conecte-se ao Kibana indo para http://127.0.0.1:5601.

   7. Exponha o Kibana aos utilizadores. Existem vários métodos para fazê-lo. O método que você usa depende em grande parte do seu caso de uso.

      Por exemplo, você pode expor o serviço como um serviço de balanceador de carga. Para fazer isso, adicione o parâmetro --set service.type=LoadBalancer ao comando de instalação anterior do Kibana Helm.

      Em seguida, execute este comando:

      kubectl get service -w -n k2bridge


      A saída deve ter esta aparência:

      NAME            TYPE           CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE
      kibana-kibana   LoadBalancer   xx.xx.xx.xx    <pending>     5601:30128/TCP   4m24s


      Em seguida, você pode usar o valor de EXTERNAL-IP gerado que aparece. Use-o para acessar o Kibana abrindo um navegador e indo para <EXTERNAL-IP>:5601.

4. Configure padrões de índice para acessar seus dados.

   Num novo exemplo do Kibana:

   1. Abra o Kibana.
   2. Navegue até Gerenciamento.
   3. Selecione Padrões de índice.
   4. Crie um padrão de índice. O nome do índice deve corresponder exatamente ao nome da tabela ou da função sem um asterisco (*). Você pode copiar a linha relevante da lista.

Descobrir dados

Quando o Azure Data Explorer é configurado como uma fonte de dados para o Kibana, você pode usar o Kibana para explorar os dados.

1. No Kibana, selecione a guia Descobrir .

2. Na lista de padrões de índice, selecione um padrão de índice que defina a fonte de dados a ser explorada. Aqui, o padrão de índice é uma tabela do Azure Data Explorer.



3. Se os dados tiverem um campo de filtro de tempo, você poderá especificar o intervalo de tempo. No canto superior direito da página Descobrir , selecione um filtro de tempo. Por padrão, a página mostra os dados dos últimos 15 minutos.



4. A tabela de resultados mostra os primeiros 500 registros. Você pode expandir um documento para examinar os dados de campo em formato JSON ou tabela.



5. Você pode adicionar colunas específicas à tabela de resultados selecionando adicionar ao lado do nome do campo. Por padrão, a tabela de resultados inclui a coluna _source e uma coluna Hora , se o campo de tempo existir.



6. Na barra de consultas, você pode pesquisar dados por:

   • Introduzir um termo de pesquisa.
   • Usando a sintaxe de consulta Lucene. Por exemplo:
     • Procure por "erro" para encontrar todos os registros que contêm esse valor.
     • Pesquise por "status: 200" para obter todos os registros com um valor de status de 200.
   • Usando os operadores lógicos AND,OR, e NOT.
   • Usando os caracteres curinga asterisco (*) e ponto de interrogação (?). Por exemplo, a consulta "destination_city: L*" corresponde a registros em que o valor da cidade de destino começa com "L" ou "l". (O K2Bridge não diferencia maiúsculas de minúsculas.)



1. Para filtrar os resultados da pesquisa, use a lista de campos disponíveis . A lista de campos é onde você pode ver:

   • Os cinco principais valores para o campo.
   • O número de registros que contêm o campo.
   • A porcentagem de registros que contêm cada valor.

   Sugestão

   Use a lupa para encontrar todos os registros que têm um valor específico.



   Você também pode usar a lupa para filtrar resultados e ver a exibição em formato de tabela de resultados de cada registro na tabela de resultados.



2. Selecione Guardar ou Partilhar para manter a sua pesquisa.



Visualizar dados

Use visualizações do Kibana para obter exibições rápidas dos dados do Azure Data Explorer.

Criar uma visualização a partir da guia Descobrir

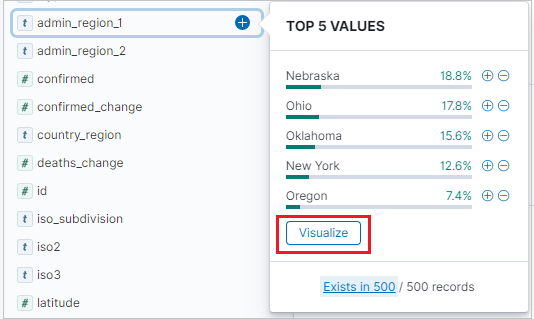

1. Para criar uma visualização de barra vertical, na guia Descobrir , localize a barra lateral Campos disponíveis .



2. Selecione um nome de campo e clique em Visualizar.

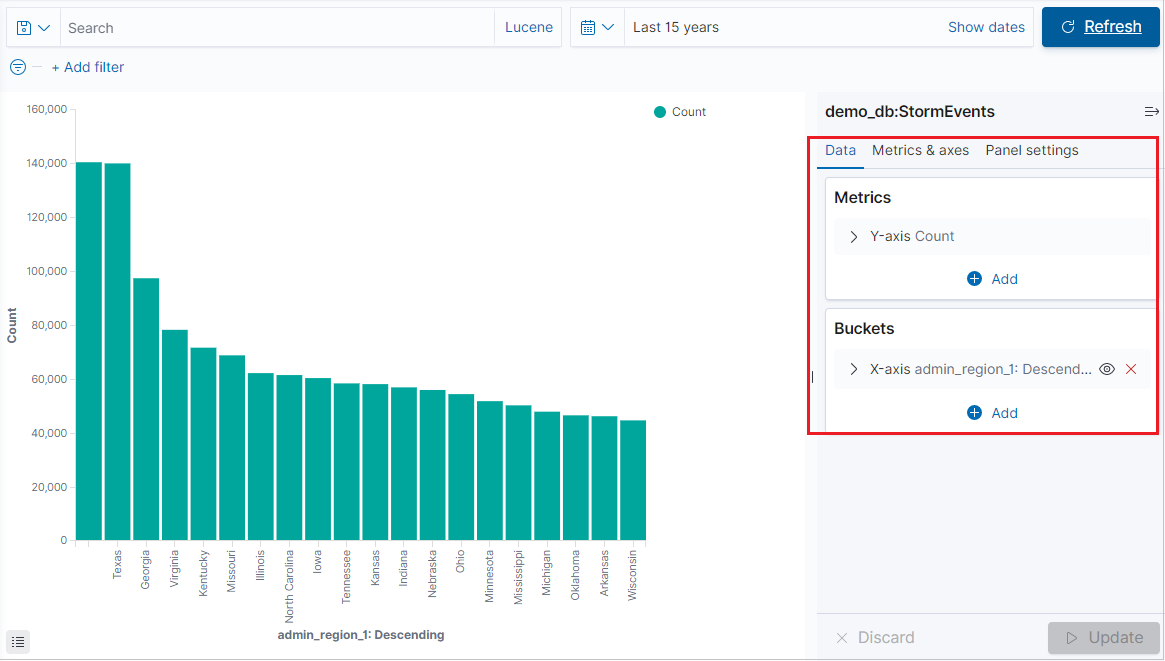

3. A guia Visualizar é aberta e exibe a visualização. Para editar os dados e as métricas da visualização, consulte também Criar uma visualização na guia Visualizar.



Criar uma visualização a partir da guia Visualizar

1. Selecione a guia Visualizar e clique em Criar visualização.



2. Na janela Nova visualização , selecione um tipo de visualização.



3. Depois de a visualização ser gerada, poderá editar as métricas e adicionar até um compartimento.



Criar painéis

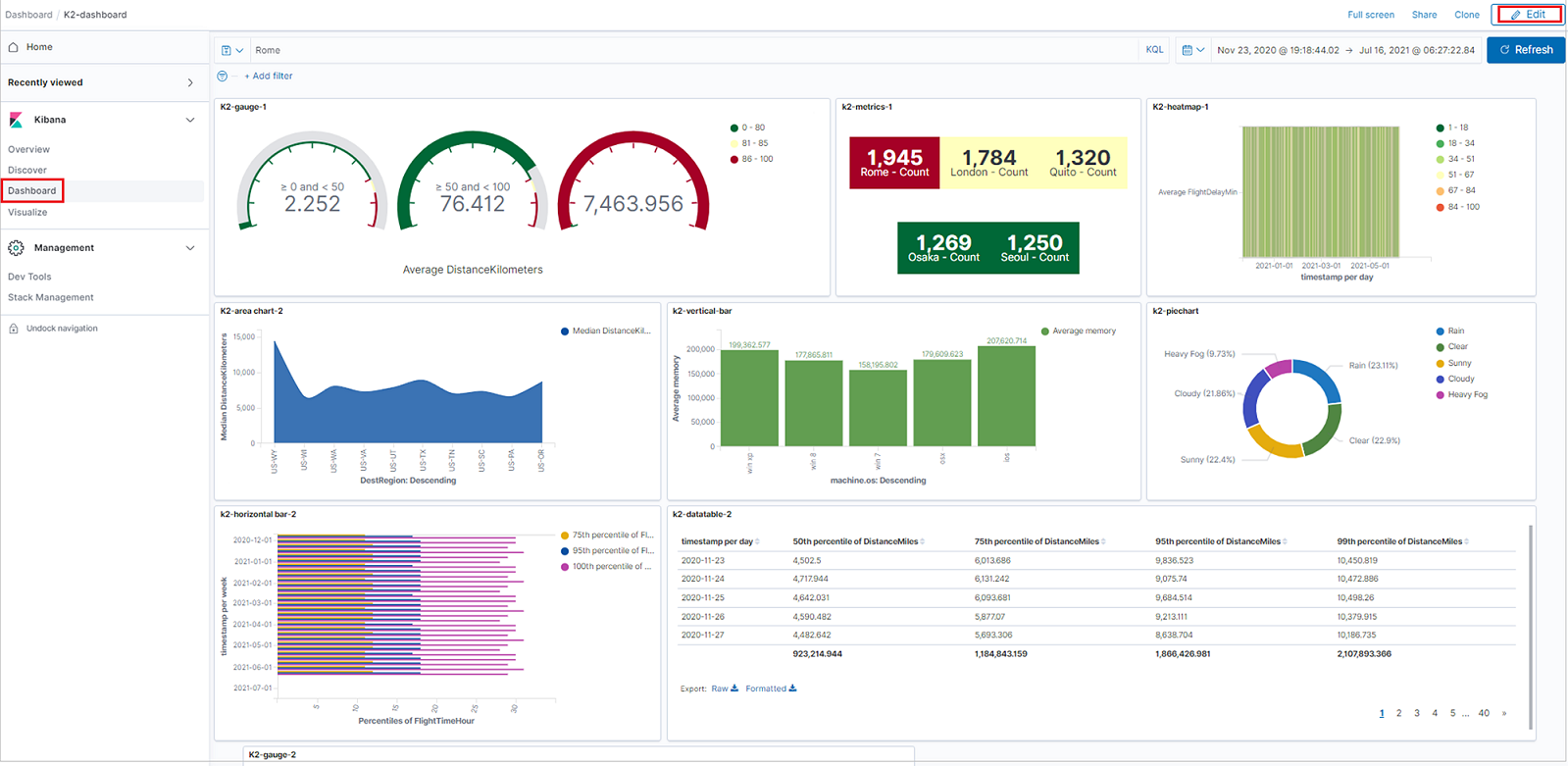

Você pode criar painéis com visualizações do Kibana para resumir, comparar e contrastar exibições rápidas dos dados do Azure Data Explorer.

1. Para criar um painel, selecione a guia Painel e clique em Criar novo painel.



   O novo painel é aberto no modo de edição.

2. Para adicionar um novo painel de visualização, clique em Criar novo.



3. Para adicionar uma visualização já criada, clique em Adicionar uma existente e selecione uma visualização.

4. Para organizar painéis, organizar painéis por prioridade, redimensioná-los e muito mais, clique em Editar e use as seguintes opções:

   • Para mover um painel, clique e mantenha pressionado o cabeçalho do painel e arraste para o novo local.
   • Para redimensionar um painel, clique no controle de redimensionamento e arraste para as novas dimensões.
