Visualizações de painel

Este artigo explica como usar e personalizar widgets de visualização em painéis de IA/BI.

Crie e configure um gráfico

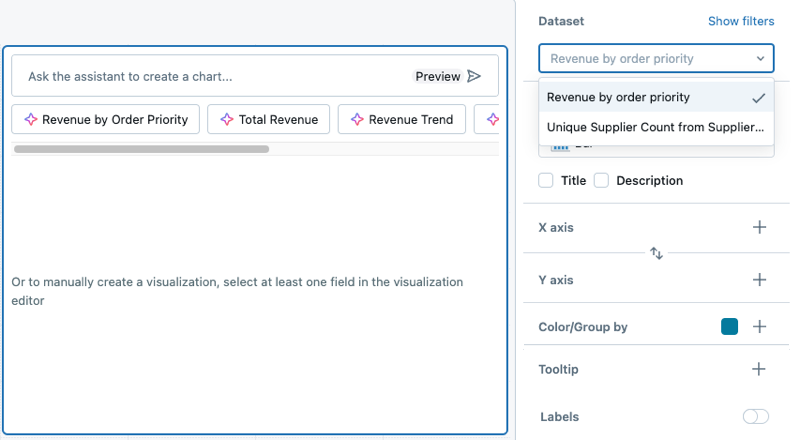

Depois de adicionar um widget de visualização à tela, o painel de Configuração de Visualização aparece no lado direito do ecrã. Por defeito, o primeiro conjunto de dados listado no separador Data é selecionado e o tipo de visualização padrão é um gráfico de barras de bar.

Para criar um gráfico, use as seguintes etapas:

1. Selecione um conjunto de dados: Use o menu suspenso Dataset para escolher o conjunto de dados para a sua visualização.
2. Adicionar filtros (opcional): Clique Mostrar filtros para aplicar um filtro ou parâmetro estático à sua visualização. Você pode filtrar em qualquer campo. Se o conjunto de dados incluir um parâmetro, uma opção para aplicá-lo também aparecerá.
3. Escolha um tipo de visualização: Selecione um tipo de visualização a partir do menu suspenso Visualização. Para detalhes sobre os tipos de visualização disponíveis e as suas configurações, consulte Tipos de visualização de dashboards de IA/BI.
4. Definir campos dos eixos x e y: Depois de selecionar um conjunto de dados, escolha os campos a serem exibidos nos eixos x e y. Você pode reordenar campos arrastando-os para a posição desejada. Para etiquetas de gráficos, pode usar o campo de nome de exibição para renomear a etiqueta do eixo.

Aplicar formatação de gráfico

Os gráficos incluem opções de formatação personalizáveis para eixos, cores, rótulos e dicas de ferramentas. As opções de formatação variam de acordo com o tipo de gráfico e os valores do conjunto de dados.

A captura de tela a seguir destaca os menus "kebab" usados para formatar os eixos x e y.

Configurar formato do eixo

Para formatar o eixo x ou o eixo y, use o na respetiva seção Eixo X ou Eixo Y do painel de edição de visualização.

Defina as seguintes configurações:

• Mostrar título do eixo: Ativado por padrão. Insira um título personalizado ou desmarque a caixa de seleção para ocultar o título do eixo.
• Mostrar valores de eixo: Ativado por padrão. Desmarque a caixa de seleção para ocultar os valores do eixo.

Dependendo do tipo de dados representados, controles adicionais aparecem.

Para dados contínuos:

• Valores mínimos e máximos personalizados: Digite valores para definir limites nos dados exibidos.
• Eixo inverso: Selecione Eixo Inverso para mostrar os valores dos eixos em ordem decrescente.
• Função de escala: Escolha Linear ou Log (Simétrico).
• Clique em Formatar para visualizar opções de formatação adicionais. A opção Auto formata o seu gráfico automaticamente e está selecionada por defeito. Clique em Personalizado para ver opções adicionais de formatação. Veja Formatar valores numéricos.

Para dados categóricos:

• Ângulo do rótulo: Escolha o ângulo no qual aplicar os rótulos. O modo automático está selecionado por defeito.
• Sort: Escolha como ordenar os valores categóricos no eixo:
  • Por ordem alfabética: Ordenar os nomes das categorias alfabeticamente
  • Por campo: Ordenar por valor de um campo de medida em ordem ascendente ou descendente. Depois de selecionar a direção de ordenação, escolha qual o campo a usar:
    • Eixo Y: Ordenar pelo campo de medida apresentado no eixo Y
    • Campo: Ordenar por qualquer outro campo de medida no conjunto de dados, mesmo que não esteja mostrado no gráfico. Selecione o campo no menu suspenso e escolha a agregação (SUM, MIN, MAX ou COUNT). Isto é útil para ordenar categorias por métricas que fornecem contexto sem sobrecarregar a visualização.
  • Personalizado: Organizar os valores numa ordem específica. Passe o rato sobre um valor e use a pega de arrasto para o mover para a posição.

Formatar valores numéricos

Você pode formatar números para rótulos de eixo, rótulos de dados e dicas de ferramenta. Para aceder às opções de formatação:

1. Clique no ao lado de Eixo X ou Eixo Y no painel de configuração do gráfico.
2. Clique Formatar e escolha uma das seguintes opções:

• Tipo: Nenhum, Moeda ($), Percentagem (%)
• Abreviação: Nenhum, Compacto, Científico
• Casas decimais: Máximo, Exato, Todos ou um número personalizado de casas
• Separador de grupo: Opcionalmente, inclua uma vírgula ou outro separador.

Personalizar elementos do gráfico

Você pode formatar legendas de gráficos, cores, dicas de ferramentas e rótulos de valor.

Cores do gráfico

Para alterar as cores do gráfico:

1. Clique em uma cor no gráfico para abrir o seletor de cores.
2. Insira um valor HEX ou RGB para uma cor exata.
3. Clique no na secção Cor para ajustar a opacidade de todas as cores.

Legenda

Clique no ícone do na secção Cor para mostrar opções para alterar a visibilidade, o título ou a posição da legenda do gráfico. As seguintes opções estão disponíveis:

• Mostrar legenda: Use a caixa de seleção para mostrar ou ocultar a legenda.
• Mostrar título da legenda: Use a caixa de seleção para mostrar ou ocultar o título da legenda. Quando o título estiver visível, você poderá digitar para substituir o valor padrão, que é o nome da coluna.
• Posição da legenda: Use a lista suspensa para ajustar o posicionamento da legenda no widget de visualização. As legendas podem ser posicionadas na parte superior, inferior, esquerda ou direita da visualização.

Dicas de ferramentas

As tooltips exibem medidas precisas dos dados sob o ponteiro. Por padrão, eles mostram valores dos eixos x, y e quaisquer campos de cor/agrupamento. Para adicionar campos adicionais a uma dica de ferramenta:

1. Clique no botão + na seção Tooltip do editor de visualização.
2. Use a lista suspensa para selecionar campos adicionais ou use a caixa de entrada de texto para pesquisar por nome.

Rótulos de valor

Use a alternância para ativar ou desativar os rótulos de dados. Quando ativado, pode escolher como as etiquetas aparecem:

• Auto: Mostra os valores do eixo y como rótulos.
• Campo: Selecione um campo específico para mostrar como etiquetas. Pode aplicar uma transformação (como SUM ou AVG) e escolher opções de formatação para o campo selecionado.

Os valores nulos não são apresentados como etiquetas no gráfico.

Configurações de tamanho

A configuração Tamanho controla as dimensões visuais de gráficos de linhas, gráficos de dispersão, gráficos de bolhas e mapas de pontos. Seu uso depende do tipo de gráfico:

Gráficos de linhas:

• Se nenhuma série for especificada na área Tamanho , o controle deslizante alterará toda a espessura da linha uniformemente.
• Se as séries forem especificadas na área Tamanho , você poderá definir valores de espessura diferentes para cada série.

Gráficos de dispersão e de bolhas:

• Adicione um campo à configuração Tamanho para variar o tamanho do marcador de ponto com base em uma métrica.
• Quando o tamanho é baseado em um campo de dados, o gráfico se torna um gráfico de bolhas onde o tamanho de cada ponto reflete o valor da métrica.

Mapas de pontos: Use a configuração Tamanho para variar os tamanhos dos marcadores de mapa com base em um campo quantitativo, mostrando a magnitude em diferentes locais geográficos.

Linhas de grelha

Os gráficos permitem alternar as linhas de grade ligadas e desligadas para melhorar a legibilidade. As linhas de grade aparecem por padrão em tipos de gráficos suportados e ajudam os visualizadores a interpretar pontos de dados fornecendo linhas de referência visuais alinhadas com valores de eixo.

Para alternar linhas de grade:

1. No painel de configuração de visualização, localize as opções de linhas de grelha.
2. Utilize o botão de alternância para mostrar ou ocultar linhas de grade do gráfico.

As linhas de grelha ajustam-se automaticamente com base nas cores de fundo personalizadas e nas definições de formatação dos eixos.

Annotations

As anotações são linhas de referência horizontais ou verticais que pode adicionar a gráficos para acompanhar limiares, alvos ou benchmarks. Por exemplo, pode adicionar uma linha horizontal a 100 para mostrar o seu objetivo de vendas ou marcar uma base de desempenho.

Os seguintes tipos de gráficos suportam anotações:

• Barra
• Linha
• Area
• Dispersão
• Mapa de Calor
• Caixa
• Combinação
• Histograma
• Cascata

Para acrescentar uma anotação:

1. No painel de configuração de visualização, localize a secção Anotação .
2. Clique no + botão para adicionar uma nova anotação.
3. Selecione a orientação da linha:
   • Horizontal: Desenha uma linha paralela ao eixo x num valor especificado no eixo y
   • Vertical: Desenha uma linha paralela ao eixo y num valor especificado no eixo x
4. Introduza o valor onde a linha deve aparecer no gráfico.
5. (Opcional) Insira um rótulo para descrever a anotação. A etiqueta aparece no gráfico ao lado da linha.
6. (Opcional) Clique no seletor de cor para personalizar a cor da linha.

Pode adicionar múltiplas anotações a um único gráfico para acompanhar diferentes limiares ou pontos de referência.

Outros tipos de visualização

Para saber mais sobre como trabalhar com visualizações de tabela, consulte Visualizações de tabela e tabela dinâmica.

Para saber mais sobre como trabalhar com visualizações de mapa, consulte Visualizações de mapa.
