Guia de início rápido: criar um Servidor de Rotas do Azure usando o portal do Azure

Este guia de início rápido mostra como criar um Servidor de Rotas do Azure e configurar o emparelhamento BGP com um dispositivo virtual de rede (NVA) usando o portal do Azure. O Azure Route Server permite o roteamento dinâmico entre sua rede virtual e dispositivos virtuais de rede, trocando rotas automaticamente por meio de protocolos BGP.

Ao concluir este início rápido, você tem um Servidor de Rotas funcional que pode facilitar a troca dinâmica de rotas com dispositivos virtuais de rede em sua rede virtual do Azure.

Diagrama mostrando o ambiente de implantação do Azure Route Server com peering BGP para aplicações virtuais de rede usando o portal do Azure.

Se não tiver uma subscrição do Azure, crie uma conta gratuita antes de começar.

Importante

Os servidores de rota criados antes de 1 de novembro de 2021, sem um endereço IP público associado, foram implantados com a oferta de visualização pública . A oferta de visualização pública não inclui SLA de disponibilidade geral e suporte. Para implantar um servidor de rotas com a oferta de Disponibilidade Geral e qualificar-se para o SLA de Disponibilidade Geral e suporte, exclua e recrie seu servidor de rotas.

Pré-requisitos

Antes de começar, certifique-se de que tem os seguintes requisitos:

Criar um servidor de rotas

Esta seção orienta você na criação do Servidor de Rotas do Azure usando o portal do Azure, incluindo a infraestrutura de rede virtual necessária.

  1. Inicie sessão no portal Azure.

  2. Na caixa de pesquisa na parte superior do portal, insira servidor de rotas e selecione Servidor de rotas nos resultados da pesquisa.

    Captura de ecrã a mostrar como procurar o Servidor de Rotas no portal do Azure.

  3. Na página Servidores de Rota, selecione + Criar.

  4. Na guia Noções básicas de Criar um Servidor de Rotas, insira ou selecione as seguintes informações:

    Configurações Valor
    Detalhes do projeto
    Subscrição Selecione a assinatura do Azure que você deseja usar para implantar o Servidor de Rotas.
    Grupo de recursos Selecione Criar novo.
    Em Nome, insira myResourceGroup.
    Selecione OK.
    Detalhes da instância
    Nome Introduza myRouteServer.
    Região Selecione Leste dos EUA ou qualquer região na qual você prefira criar o Servidor de Rotas.
    Preferência de roteamento Selecione Rota Expressa. Outras opções disponíveis: VPN e ASPath.
    Capacidade do Servidor de Rotas Selecione a partir do menu suspenso. Para mais informações, consulte Capacidade do Servidor de Rotas.
    Configurar redes virtuais
    Rede virtual Selecione Criar novo.
    Em Nome, digite myVirtualNetwork.
    Em Intervalo de endereços, digite 10.0.0.0/16.
    Em Nome da sub-rede e Intervalo de endereços, insira RouteServerSubnet e 10.0.1.0/26 , respectivamente.
    Selecione OK.
    Sub-rede Depois de criar a rede virtual e a sub-rede, a RouteServerSubnet é preenchida.
    - A sub-rede deve ser chamada RouteServerSubnet.
    - A sub-rede deve ser no mínimo /26 ou maior.
    Endereço IP público
    Endereço IP público Selecione Criar novo ou selecione um recurso IP público padrão existente para atribuir ao Servidor de rotas. Um endereço IP público é necessário para garantir a conectividade com o serviço de back-end que gerencia a configuração do Route Server.
    Nome do endereço IP público Introduza myVirtualNetwork-ip. Um endereço IP público padrão é necessário para garantir a conectividade com o serviço de back-end que gerencia o Servidor de Rotas.

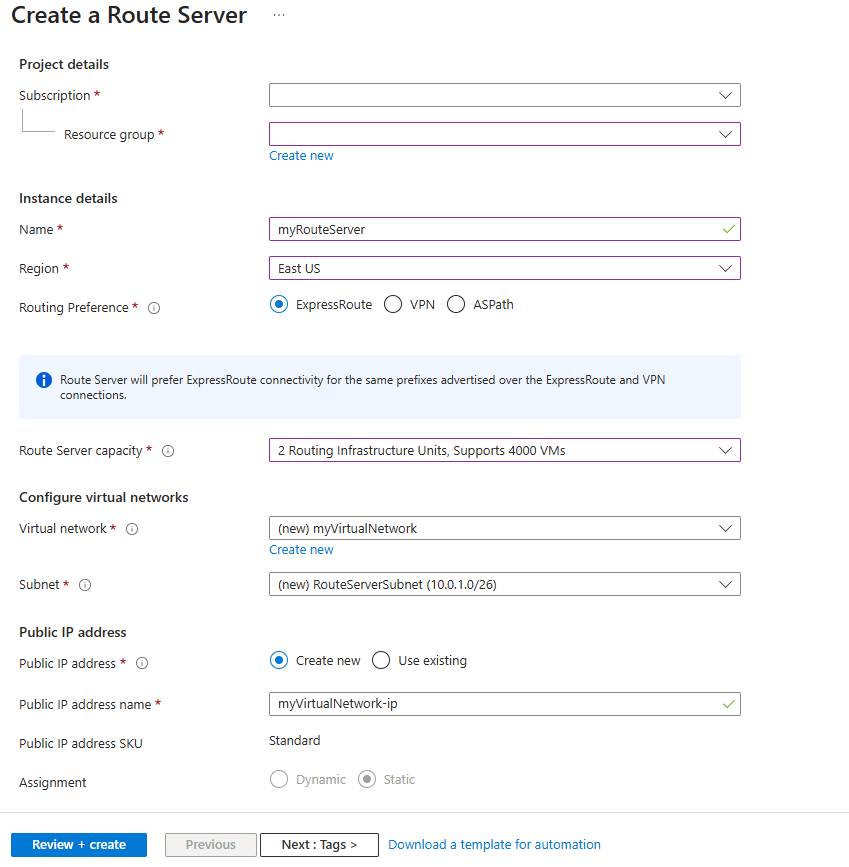

    Captura de ecrã a mostrar o separador Noções básicas para criar um Servidor de Rotas no portal do Azure.

  5. Selecione Rever + criar e, em seguida, selecione Criar após a validação ser aprovada.

    Nota

    A implantação do Route Server pode levar até 30 minutos.

Configurar o emparelhamento BGP com a aplicação virtual de rede

Depois de criar o Servidor de Rotas, configure o emparelhamento BGP com seu dispositivo virtual de rede para habilitar a troca dinâmica de rotas.

  1. Quando a implantação estiver concluída, selecione Ir para o recurso para navegar até myRouteServer.

  2. Em Configurações, selecione Pares.

  3. Selecione + Adicionar para adicionar um par BGP.

  4. Na página Adicionar Par, insira as seguintes informações:

    Configuração Valor
    Nome Um nome para identificar o par BGP. Isso não precisa corresponder ao nome NVA real.
    ASN O Número de Sistema Autónomo (ASN) do NVA. Para obter mais informações, consulte Quais números de sistema autônomo (ASNs) posso usar?
    Endereço IPv4 O endereço IP privado do NVA com o qual myRouteServer se comunicará para estabelecer o BGP.

  5. Selecione Adicionar para criar o emparelhamento BGP.

    Captura de tela mostrando como adicionar um dispositivo virtual de rede ao Route Server como um par BGP.

Conclua a configuração no NVA

Para concluir a configuração de emparelhamento BGP, você deve configurar o NVA para estabelecer uma sessão BGP com o Route Server usando seus endereços IP e ASN. Você pode encontrar os endereços IP e ASN do Route Server na página Visão geral :

Captura de tela mostrando a página Visão geral do Route Server com detalhes de configuração do BGP.

Use estes valores para configurar o BGP em seu NVA:

  • ASN: O valor virtualRouterAsn (normalmente 65515)
  • Endereços IP de pares: Os valores virtualRouterIps mostrados na visão geral

Importante

Configure o emparelhamento do NVA com ambos os IPs das instâncias do servidor de rotas para garantir que as rotas da rede virtual sejam anunciadas através das ligações NVA e alcancem alta disponibilidade.

Limpar recursos

Quando não precisar mais do Servidor de Rotas e dos recursos associados, exclua o grupo de recursos:

  1. Na caixa de pesquisa na parte superior do portal, digite myResourceGroup. Selecione myResourceGroup nos resultados da pesquisa.

  2. Selecione Eliminar grupo de recursos.

  3. Em Excluir um grupo de recursos, digite myResourceGroup e selecione Excluir.

  4. Selecione Excluir para confirmar a exclusão do grupo de recursos e de todos os seus recursos.

Próximo passo

Agora que você criou um Servidor de Rotas e estabeleceu o emparelhamento BGP, saiba mais sobre os recursos do Servidor de Rotas:

Tutorial: Configurar o emparelhamento BGP entre o Route Server e o dispositivo virtual de rede
