Logs de recursos para o Firewall de Aplicação Web do Azure

Você pode monitorar os recursos do Web Application Firewall usando logs. Você pode salvar desempenho, acesso e outros dados ou consumi-los de um recurso para fins de monitoramento.

Registos de diagnósticos

Você pode usar diferentes tipos de logs no Azure para gerenciar e solucionar problemas de gateways de aplicativos. Pode aceder a alguns destes registos através do portal. Todos os logs podem ser extraídos do armazenamento de Blob do Azure e exibidos em diferentes ferramentas, como logs do Azure Monitor, Excel e Power BI. Você pode saber mais sobre os diferentes tipos de logs na lista a seguir:

• Log de atividades: você pode usar os logs de atividades do Azure para exibir todas as operações enviadas à sua assinatura do Azure e seu status. As entradas de registos de atividades são recolhidas por predefinição e pode visualizá-las no portal do Azure.
• Log de recursos de acesso: você pode usar esse log para exibir padrões de acesso do Application Gateway e analisar informações importantes. Isso inclui o IP do chamador, URL solicitado, latência de resposta, código de retorno e bytes de entrada e saída. Esse log contém registros individuais para cada solicitação e associa essa solicitação ao Gateway de Aplicativo exclusivo que processou a solicitação. Instâncias exclusivas do Application Gateway podem ser identificadas pela propriedade instanceId.
• Log de recursos de desempenho: você pode usar esse log para exibir o desempenho das instâncias do Application Gateway. Esse log captura informações de desempenho para cada instância, incluindo o total de solicitações atendidas, a taxa de transferência em bytes, o total de solicitações atendidas, a contagem de solicitações com falha e a contagem de instâncias de back-end íntegras e não íntegras. Um log de desempenho é coletado a cada 60 segundos. O log de desempenho está disponível apenas para a SKU v1. Para o SKU v2, use Métricas para dados de desempenho.
• Log de recursos do firewall: Pode utilizar este log para visualizar as solicitações registadas por meio do modo de deteção ou de prevenção de um gateway de aplicações configurado com o firewall da aplicação web.

Tem três opções para armazenar os registos:

• Conta de armazenamento: as contas de armazenamento são ideais para os registos quando estes são armazenados durante um período mais longo e revistos quando necessário.
• Hubs de eventos: os hubs de eventos são uma ótima opção para integração com outras ferramentas de gerenciamento de eventos e informações de segurança (SIEM) para receber alertas sobre seus recursos.
• Logs do Azure Monitor: os logs do Azure Monitor são melhor usados para monitoramento geral em tempo real do seu aplicativo ou para observar tendências.

Habilitar o registro em log por meio do PowerShell

O registo de atividades é ativado automaticamente para todos os recursos do Resource Manager. Você deve habilitar o log de acesso e desempenho para começar a coletar os dados disponíveis por meio desses logs. Para habilitar o registro em log, use as seguintes etapas:

1. Anote o ID de recurso da conta de armazenamento, onde os dados de registo são armazenados. Esse valor tem o formato: /subscriptions/<subscriptionId>/resourceGroups/<nome do grupo de recursos>/providers/Microsoft.Storage/storageAccounts/<nome da conta de armazenamento>. Pode utilizar qualquer conta de armazenamento na sua subscrição. Pode utilizar o portal do Azure para encontrar estas informações.

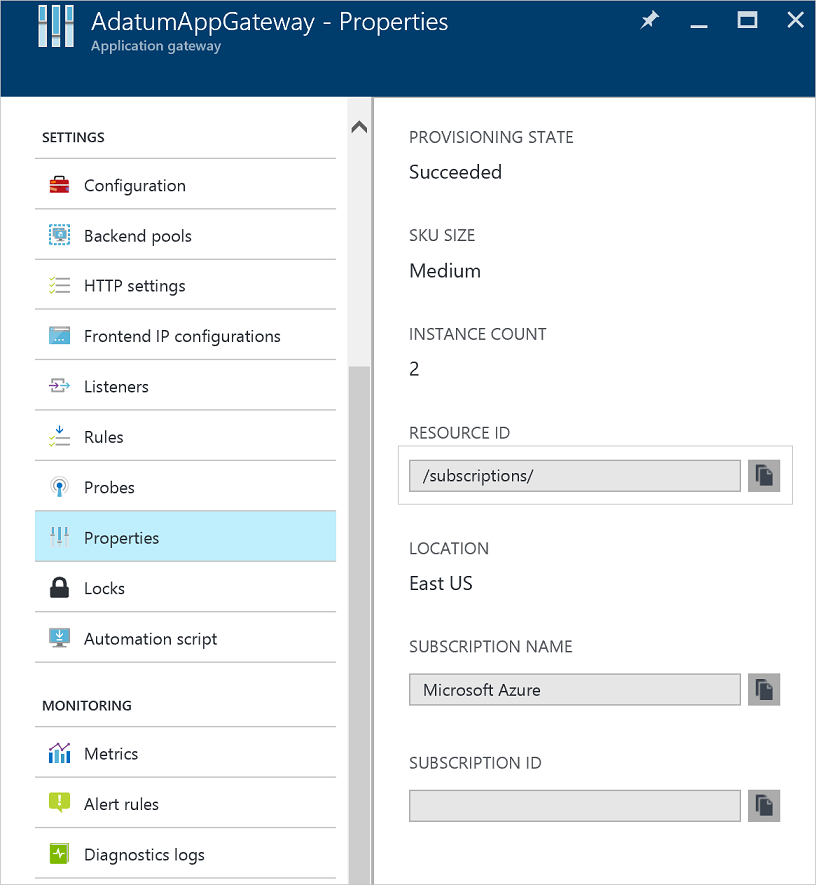

2. Anote o ID de recurso do gateway de aplicativo para o qual o log está habilitado. Este valor tem o formato: /subscriptions/<subscriptionId>/resourceGroups/<nome do grupo de recursos>/providers/Microsoft.Network/applicationGateways/<nome do gateway de aplicação>. Pode utilizar o portal para encontrar estas informações.



3. Habilite o log de recursos usando o seguinte cmdlet do PowerShell:

   Set-AzDiagnosticSetting  -ResourceId /subscriptions/<subscriptionId>/resourceGroups/<resource group name>/providers/Microsoft.Network/applicationGateways/<application gateway name> -StorageAccountId /subscriptions/<subscriptionId>/resourceGroups/<resource group name>/providers/Microsoft.Storage/storageAccounts/<storage account name> -Enabled $true


Ativar o registo através do portal do Azure

1. No portal do Azure, localize seu recurso e selecione Configurações de diagnóstico.

   Para o Application Gateway, três logs estão disponíveis:

   • Registo de acesso
   • Registo de desempenho
   • Registo da firewall

2. Selecione Adicionar definição de diagnóstico.

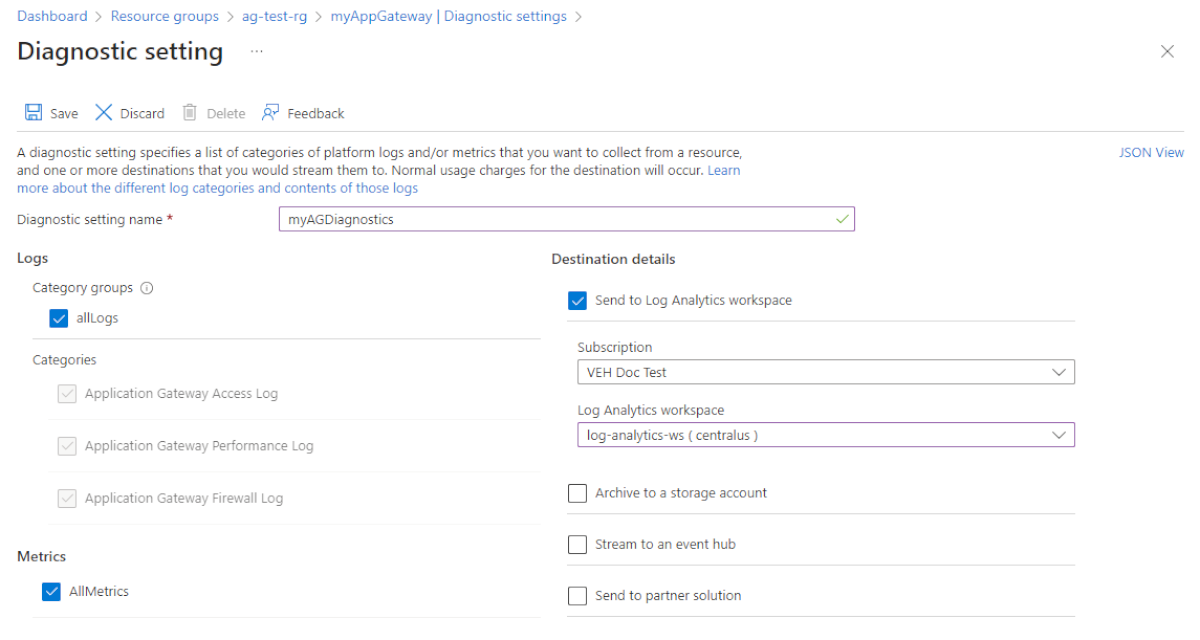

3. A página Configuração de diagnóstico fornece as configurações para os logs de recursos. Neste exemplo, o Log Analytics armazena os logs. Você também pode usar um hub de eventos, uma conta de armazenamento ou uma solução de parceiro para salvar os logs de recursos.



4. Digite um nome para as configurações, confirme as configurações e selecione Salvar.

Registo de atividades

O Azure gera o log de atividades por padrão. Os logs são preservados por 90 dias no repositório de logs de eventos do Azure. Saiba mais sobre esses logs lendo o artigo Exibir eventos e registro de atividades.

Registo de acesso

O log de acesso será gerado somente se você o tiver habilitado em cada instância do Application Gateway, conforme detalhado nas etapas anteriores. Os dados são armazenados na conta de armazenamento que você especificou quando ativou o registro. Cada acesso do Application Gateway é registrado no formato JSON, conforme mostrado no exemplo a seguir para v1:

{
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/PEERINGTEST/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "operationName": "ApplicationGatewayAccess",
    "timestamp": "2017-04-26T19:27:38Z",
    "category": "ApplicationGatewayAccessLog",
    "properties": {
        "instanceId": "ApplicationGatewayRole_IN_0",
        "clientIP": "203.0.113.97",
        "clientPort": 46886,
        "httpMethod": "GET",
        "requestUri": "/phpmyadmin/scripts/setup.php",
        "requestQuery": "X-AzureApplicationGateway-CACHE-HIT=0&SERVER-ROUTED=10.4.0.4&X-AzureApplicationGateway-LOG-ID=aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e&SERVER-STATUS=404",
        "userAgent": "-",
        "httpStatus": 404,
        "httpVersion": "HTTP/1.0",
        "receivedBytes": 65,
        "sentBytes": 553,
        "timeTaken": 205,
        "sslEnabled": "off",
        "host": "www.contoso.com",
        "originalHost": "www.contoso.com"
    }
}

Para o Application Gateway e o WAF v2, os logs mostram um pouco mais de informações:

{
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/PEERINGTEST/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "operationName": "ApplicationGatewayAccess",
    "time": "2017-04-26T19:27:38Z",
    "category": "ApplicationGatewayAccessLog",
    "properties": {
        "instanceId": "appgw_1",
        "clientIP": "203.0.113.97",
        "clientPort": 46886,
        "httpMethod": "GET",
        "requestUri": "/phpmyadmin/scripts/setup.php",
        "userAgent": "-",
        "httpStatus": 404,
        "httpVersion": "HTTP/1.0",
        "receivedBytes": 65,
        "sentBytes": 553,
        "timeTaken": 205,
        "sslEnabled": "off",
        "sslCipher": "",
        "sslProtocol": "",
        "serverRouted": "104.41.114.59:80",
        "serverStatus": "200",
        "serverResponseLatency": "0.023",
        "host": "www.contoso.com",
    }
}

Registo de desempenho

O log de desempenho será gerado somente se você o tiver habilitado em cada instância do Application Gateway, conforme detalhado nas etapas anteriores. Os dados são armazenados na conta de armazenamento que você especificou quando ativou o registro. Os dados do log de desempenho são gerados em intervalos de 1 minuto. Está disponível apenas para o SKU v1. Para o SKU v2, use Métricas para dados de desempenho. Os seguintes dados são registrados:

{
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "operationName": "ApplicationGatewayPerformance",
    "time": "2016-04-09T00:00:00Z",
    "category": "ApplicationGatewayPerformanceLog",
    "properties":
    {
        "instanceId":"ApplicationGatewayRole_IN_1",
        "healthyHostCount":"4",
        "unHealthyHostCount":"0",
        "requestCount":"185",
        "latency":"0",
        "failedRequestCount":"0",
        "throughput":"119427"
    }
}

Registo da firewall

O log do firewall é gerado somente se você o tiver habilitado para cada gateway de aplicativo, conforme detalhado nas etapas anteriores. Esse log também requer que o firewall do aplicativo Web esteja configurado em um gateway de aplicativo. Os dados são armazenados no destino que você especificou quando ativou o registro. Os seguintes dados são registrados:

{
  "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
  "operationName": "ApplicationGatewayFirewall",
  "time": "2017-03-20T15:52:09.1494499Z",
  "category": "ApplicationGatewayFirewallLog",
  "properties": {
      "instanceId": "ApplicationGatewayRole_IN_0",
      "clientIp": "203.0.113.147",
      "requestUri": "/",
      "ruleSetType": "OWASP",
      "ruleSetVersion": "3.0",
      "ruleId": "920350",
      "ruleGroup": "920-PROTOCOL-ENFORCEMENT",
      "message": "Host header is a numeric IP address",
      "action": "Matched",
      "site": "Global",
      "details": {
        "message": "Warning. Pattern match \"^[\\\\d.:]+$\" at REQUEST_HEADERS:Host ....",
        "data": "127.0.0.1",
        "file": "rules/REQUEST-920-PROTOCOL-ENFORCEMENT.conf",
        "line": "791"
      },
      "hostname": "127.0.0.1",
      "transactionId": "16861477007022634343",
      "policyId": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/drewRG/providers/Microsoft.Network/ApplicationGatewayWebApplicationFirewallPolicies/perListener",
      "policyScope": "Listener",
      "policyScopeName": "httpListener1"
    }
  }
}

{
    "timeStamp": "2025-06-17T20:06:05+00:00",
    "resourceId": "/SUBSCRIPTIONS/XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXXXXXX/RESOURCEGROUPS/YYYYYY/PROVIDERS/MICROSOFT.SERVICENETWORKING/TRAFFICCONTROLLERS/ZZZZZZZ",
    "operationName": "TrafficControllerFirewall",
    "category": "TrafficControllerFirewallLog",
    "properties": {
        "instanceId": "8a02ae47-8435-4f3d-84a5-6f5ded3763f5",
        "clientIp": "xxx.xxx.xxx.xxx",
        "requestUri": "\/?1=1=1",
        "ruleSetType": "Microsoft_DefaultRuleSet",
        "ruleSetVersion": "2.1",
        "ruleId": "949110",
        "ruleGroup": "BLOCKING-EVALUATION",
        "message": "Inbound Anomaly Score Exceeded (Total Score: 5)",
        "action": "Blocked",
        "details": {
            "message": "Greater and Equal to Tx:inbound_anomaly_score_threshold at TX:anomaly_score.",
            "data": "",
            "file": "BLOCKING-EVALUATION.conf",
            "line": "36"
        },
        "hostName": "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx.fzXX.alb.azure.com",
        "trackingId": "0ef125db-7fb7-48a0-b3fe-03fe0ffed873",
        "policyId": "/subscriptions/XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXXXXXX/resourceGroups/YYYYYY/providers/Microsoft.Network/ApplicationGatewayWebApplicationFirewallPolicies/ZZZZZZZ",
        "policyScope": "HTTPRoute-test-infra-contoso-waf-route-rule-0-match-0-waf.fzXX.alb.azure.com",
        "policyScopeName": "Route",
        "engine": "Azwaf"
    },
    "location": "northcentralus"
}

Ver e analisar o registo de atividades

Pode ver e analisar os dados de registo de atividades através de um dos seguintes métodos:

• Ferramentas do Azure: recuperar informações de registo de atividades através do Azure PowerShell, a CLI do Azure, a API REST do Azure ou o portal do Azure. As instruções passo-a-passo para cada método estão detalhadas no artigo Operações de atividades com o Resource Manager.
• Power BI: se ainda não tiver uma conta do Power BI, pode experimentá-lo gratuitamente. Ao utilizar as aplicações de modelos do Power BI, pode analisar os seus dados.

Visualize e analise os logs de acesso, desempenho e firewall

Os logs do Azure Monitor podem recolher os ficheiros de log de contador e de eventos da sua conta de armazenamento de blobs. Inclui visualizações e capacidades de pesquisa poderosas para analisar os seus registos.

Também pode ligar à sua conta de armazenamento e obter os registos JSON para os registos de acesso e desempenho. Depois de transferir os ficheiros JSON, pode convertê-los em CSV e visualizá-los no Excel, Power BI ou qualquer outra ferramenta de visualização de dados.

Analisando logs de acesso através do GoAccess

Publicamos um modelo do Resource Manager que instala e executa o popular analisador de logs GoAccess para logs de acesso do Application Gateway. O GoAccess fornece estatísticas valiosas de tráfego HTTP, como visitantes únicos, arquivos solicitados, hosts, sistemas operacionais, navegadores, códigos de status HTTP e muito mais. Para obter mais detalhes, consulte o ficheiro Readme na pasta do modelo do Gerenciador de Recursos no GitHub.

Próximos passos

• Visualize contadores e logs de eventos usando os logs do Azure Monitor.
• Visualize seu log de atividades do Azure com a postagem do blog do Power BI .
• Exiba e analise os logs de atividade do Azure no Power BI e mais postagens de blog.
