Adicionar formatação condicional

A formatação condicional permite que um criador de relatório especifique como as cores são exibidas em um relatório, de acordo com um valor numérico.

Este artigo descreve como adicionar a funcionalidade de formatação condicional ao seu visual do Power BI.

Atualmente, a formatação condicional só pode ser aplicada a cores.

Adicionar formatação condicional ao seu projeto

Esta seção mostra como adicionar formatação condicional a um visual existente do Power BI. O código de exemplo neste artigo é baseado no visual SampleBarChart . Você pode examinar o código-fonte em barChart.ts.

Adicionar uma entrada de formatação de cor condicional no painel de formato

Nesta seção, você aprenderá a adicionar uma entrada de formatação de cor condicional a um ponto de dados no painel de formato.

  1. Use a propertyInstanceKind matriz no VisualObjectInstance, que é exposta por powerbi-visuals-api. Verifique se o ficheiro inclui esta importação:

    import powerbiVisualsApi from "powerbi-visuals-api";

  2. Para especificar o tipo apropriado de formatação (Constant, ConstantOrRule ou Rule), use o enum. VisualEnumerationInstanceKinds Adicione a seguinte importação ao seu ficheiro:

    import VisualEnumerationInstanceKinds = powerbiVisualsApi.VisualEnumerationInstanceKinds;

  3. Definir o tipo de instância da propriedade de formatação

Para formatar propriedades que oferecem suporte à formatação condicional, defina o tipo de instância necessário em seu descriptor.

 public getFormattingModel(): powerbi.visuals.FormattingModel {
    // ...
    formattingGroup.slices.push(
        {
            uid: `colorSelector${barDataPoint_indx}_uid`,
            displayName: barDataPoint.category,
            control: {
                type: powerbi.visuals.FormattingComponent.ColorPicker,
                properties: {
                    descriptor: {
                        objectName: "colorSelector",
                        propertyName: "fill",
                        selector: dataViewWildcard.createDataViewWildcardSelector(dataViewWildcard.DataViewWildcardMatchingOption.InstancesAndTotals),
                        altConstantValueSelector: barDataPoint.selectionId.getSelector(),
                        instanceKind: powerbi.VisualEnumerationInstanceKinds.ConstantOrRule // <=== Support conditional formatting
                    },
                    value: { value: barDataPoint.color }
                }
            }
        }
    );
    // ...
 }

VisualEnumerationInstanceKinds.ConstantOrRule cria a entrada da interface do usuário de formatação condicional ao lado do elemento da interface do usuário de formatação constante.

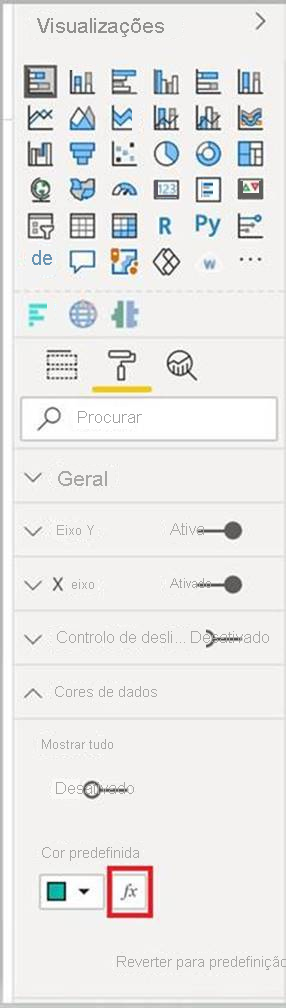

Captura de ecrã do botão de formatação condicional, tal como aparece no Power BI, junto ao botão de cor normal.

Definir como a formatação condicional se comporta

Defina como a formatação é aplicada aos seus pontos de dados.

Usando createDataViewWildcardSelector declarado em powerbi-visuals-utils-dataviewutils, especifique se deseja aplicar formatação condicional a instâncias, totais ou ambos. Para obter mais informações, consulte DataViewWildcard.

Faça as seguintes alterações nas propriedades às quais deseja aplicar formatação condicional:

  • Substitua selector o dataViewWildcard.createDataViewWildcardSelector(dataViewWildcardMatchingOption) valor pela chamada. DataViewWildcardMatchingOption Define se a formatação condicional é aplicada a instâncias, totais ou ambos.

  • Adicione a altConstantValueSelector propriedade com o valor previamente definido para a selector propriedade.

Para propriedades de formatação que oferecem suporte à formatação condicional, defina o tipo de instância necessário em seu descriptor.


 public getFormattingModel(): powerbi.visuals.FormattingModel {
    // ...

    formattingGroup.slices.push(
        {
            uid: `colorSelector${barDataPoint_indx}_uid`,
            displayName: barDataPoint.category,
            control: {
                type: powerbi.visuals.FormattingComponent.ColorPicker,
                properties: {
                    descriptor: {
                        objectName: "colorSelector",
                        propertyName: "fill",
                        // Define whether the conditional formatting will apply to instances, totals, or both
                        selector: dataViewWildcard.createDataViewWildcardSelector(dataViewWildcard.DataViewWildcardMatchingOption.InstancesAndTotals),

                        // Add this property with the value previously defined for the selector property
                        altConstantValueSelector: barDataPoint.selectionId.getSelector(),

                        instanceKind: powerbi.VisualEnumerationInstanceKinds.ConstantOrRule
                    },
                    value: { value: barDataPoint.color }
                }
            }
        }
    );

    // ...
 }

Considerações e limitações

A formatação condicional não é suportada para os seguintes elementos visuais:

  • Elementos visuais baseados em tabelas

  • Elementos visuais baseados em matriz

Recomendamos que não utilize formatação condicional com séries. Em vez disso, permita que os clientes formatem cada série individualmente, facilitando a distinção visual entre séries. A maioria dos visuais prontos para uso com séries adota essa abordagem.
