Esta seção descreve os objetos de dispositivo que um conjunto de drivers pode criar para hardware USB. Ilustra os objetos de dispositivos WDM e como eles se organizam em camadas.

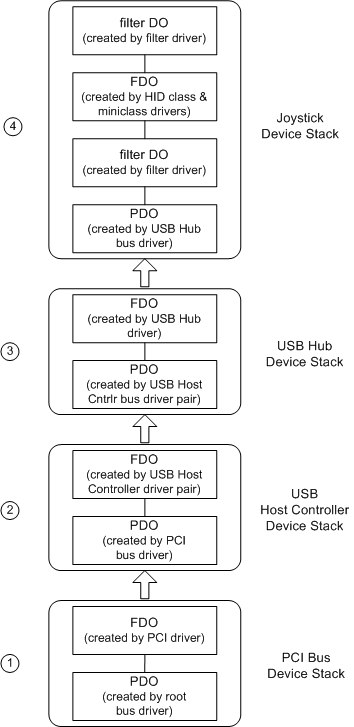

A figura seguinte mostra os objetos de dispositivo que os controladores de exemplo criam. Para obter mais informações, consulte WDM Driver Layers: An Example.
Começando na parte inferior desta figura, os objetos de dispositivo nas pilhas de dispositivos de exemplo incluem:
Um PDO e um FDO para o barramento PCI.
O controlador de barramento raiz enumera o barramento interno do sistema (o barramento raiz) e cria um PDO para cada dispositivo que encontra. Um desses PDOs é para o barramento PCI. (A figura não mostra o PDO e FDO para o barramento raiz.)
O gestor PnP identifica o controlador PCI como o controlador de função para o barramento PCI, carrega o controlador (se ainda não estiver carregado) e entrega o PDO ao controlador PCI. Na sua rotina AddDevice, o driver PCI cria um FDO para o barramento PCI (IoCreateDevice) e liga o FDO à stack de dispositivos (IoAttachDeviceToDeviceStack) para o barramento PCI. O driver PCI cria e anexa este FDO como parte das suas responsabilidades enquanto driver de função para o barramento PCI.
Este exemplo não inclui os controladores de filtro para o barramento PCI.
Um DOP e um FDO para o controlador host USB.
O gerenciador PnP direciona o driver PCI para iniciar seu dispositivo (IRP_MN_START_DEVICE) e, em seguida, consulta o driver PCI para seus filhos (IRP_MN_QUERY_DEVICE_RELATIONS com o tipo de relação BusRelations). Em resposta, o driver PCI enumera os dispositivos em seu barramento. Neste exemplo, o driver PCI encontra um controlador host USB e cria um DOP para esse dispositivo. A seta larga na figura indica que o controlador host USB é um "filho" do barramento PCI. O driver PCI cria PDOs para os seus dispositivos filhos como parte de suas responsabilidades como o controlador do barramento para o barramento PCI.
O gerenciador PnP identifica o par de driver miniclasse/classe do controlador host USB como o driver de função para o controlador host USB e carrega o par de driver. O gestor PnP chama o conjunto de drivers no momento apropriado para criar e ligar um FDO ao controlador USB principal.
Este exemplo não inclui drivers de filtro para o controlador host USB.
Um DOP e um FDO para o hub USB.
O controlador host USB enumera seu barramento, localiza o hub USB na única porta e cria um DOP para o hub. O driver do hub USB cria e anexa um FDO para o hub.
Este exemplo não inclui drivers de filtro para o hub USB.
Um PDO, um FDO e dois DOs de filtro para o dispositivo joystick.
O driver do hub USB enumera seu barramento, localiza um dispositivo HID (o joystick) e cria um PDO para o joystick.
Neste exemplo, um driver de filtro de nível inferior é configurado no registro para dispositivos joystick, para que o gerenciador PnP carregue o driver de filtro. O driver de filtro determina que é relevante para o dispositivo e cria e anexa um filtro DO à pilha de dispositivos.
O gerenciador PnP determina que o driver de função para o dispositivo joystick é o par de driver de classe HID/miniclasse e carrega esses drivers. O par de drivers consiste em um mini driver de classe vinculado a uma DLL de driver de classe. Juntos, eles atuam como um controlador de função para o dispositivo. O par de driver de classe/miniclasse cria um objeto de dispositivo, o FDO, e o anexa à pilha de dispositivos.
Um driver de filtro de nível superior cria e anexa um filtro DO à pilha de dispositivos, de maneira semelhante ao filtro de nível inferior.
O controlador principal do barramento sempre cria o PDO na parte inferior da pilha de dispositivos para determinando um dispositivo específico. Quando os drivers lidam com PnP ou IRPs de energia, eles devem passar cada IRP até a pilha de dispositivos para o DOP e seu driver de barramento associado.
A figura seguinte mostra as mesmas pilhas de dispositivos da figura anterior, mas destaca quais objetos de dispositivo cada controlador cria e gere.
Um controlador de barramento abrange mais de uma pilha de dispositivos. Um driver de barramento cria o FDO para o seu adaptador ou controlador de barramento e cria um PDO para cada um dos seus dispositivos subordinados.
